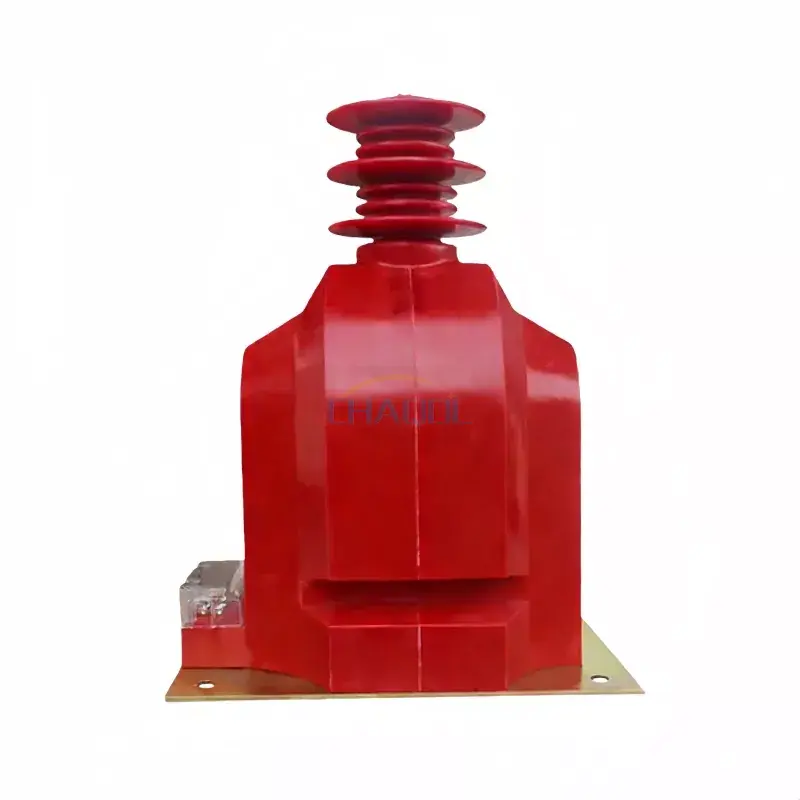

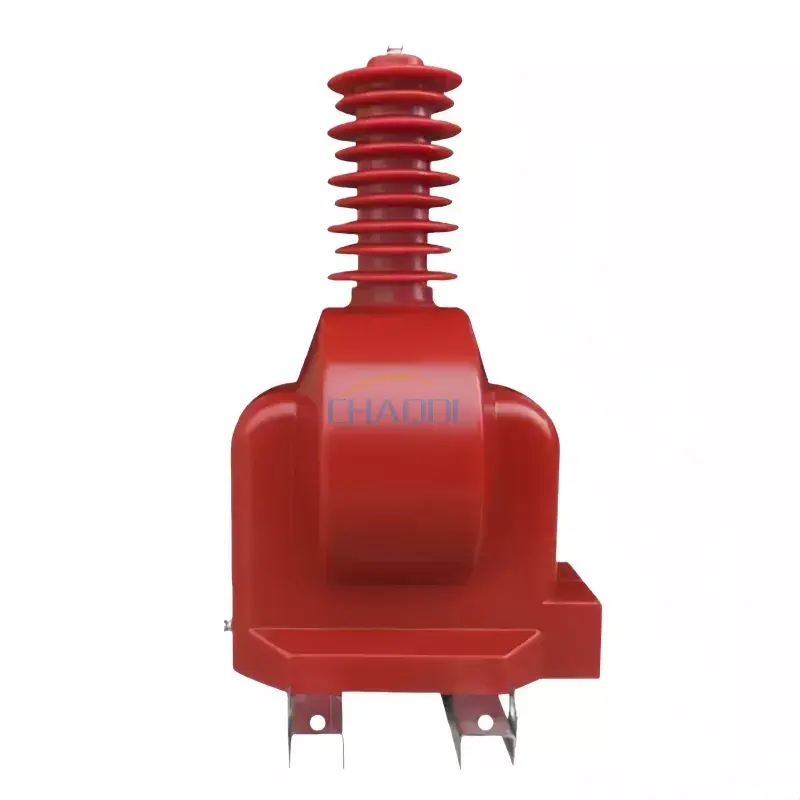

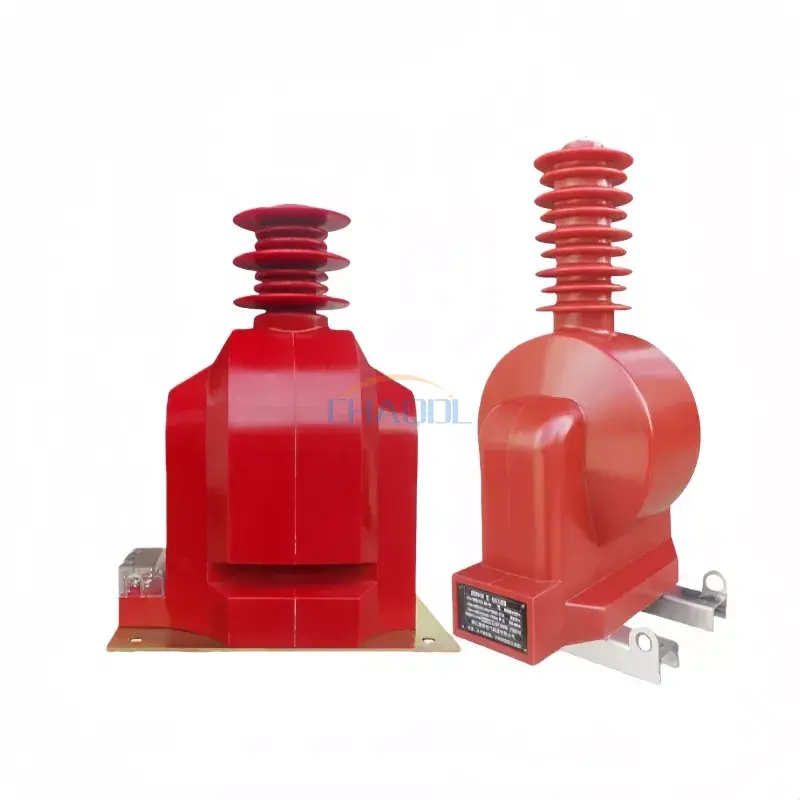

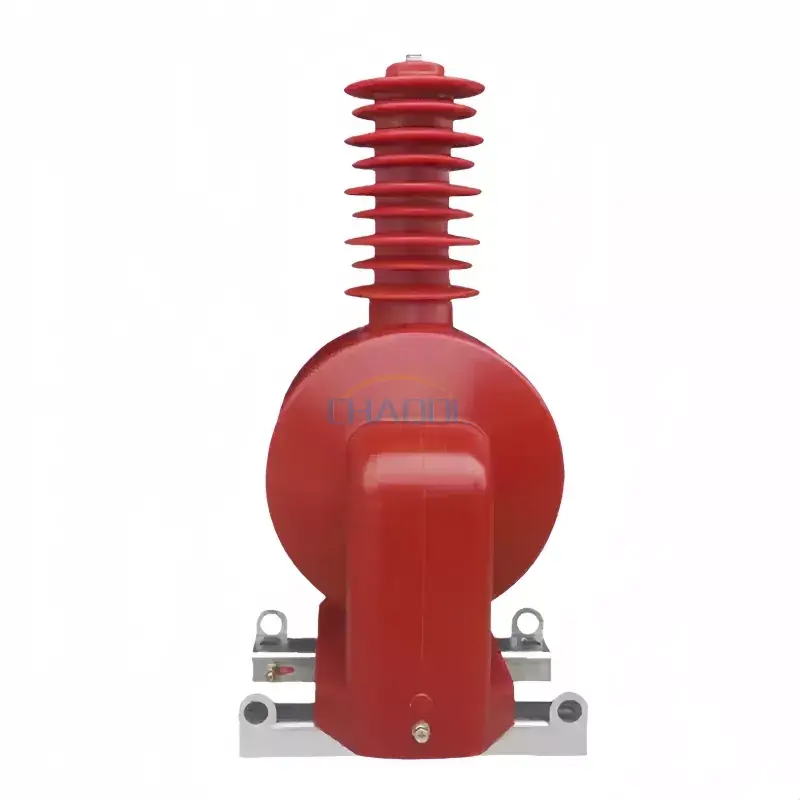

Transformador de voltaje tipo seco para exteriores de 36KV

Model:JDZXW-35

Anqiang Power es un fabricante chino de transformadores de voltaje de tipo seco para exteriores de 36 kV. Este transformador de voltaje para exteriores está fabricado con resina epoxi específica para exteriores resistente a los arcos, a los rayos UV y al envejecimiento mediante fundición al vacío. Su estructura tipo pilar totalmente cerrada es resistente a la contaminación y la humedad. Además, cada transformador de Anqiang Electric se somete a dos pruebas de fábrica para garantizar la calidad del producto, lo que demuestra su compromiso con el diseño meticuloso del producto.

Enviar Consulta

Descripción del Producto

Poder Anqiangpresenta la serie JDZX(F), una gama premiumTransformador de voltaje tipo seco para exteriores de 36KVDiseñado para sistemas de alimentación trifásicos AC 50/60Hz. Diseñado con tecnología avanzada de fundición al vacío de resina epoxi, este transformador de voltaje para exteriores ofrece una medición de voltaje precisa, un rendimiento de aislamiento confiable y estabilidad operativa a largo plazo en condiciones ambientales adversas. Ya sea que opere una subestación, un sistema de recolección de energía renovable (eólica/solar) o una red de distribución de energía industrial, la serie JDZX proporciona señales de voltaje precisas para aplicaciones de medición, protección y control.

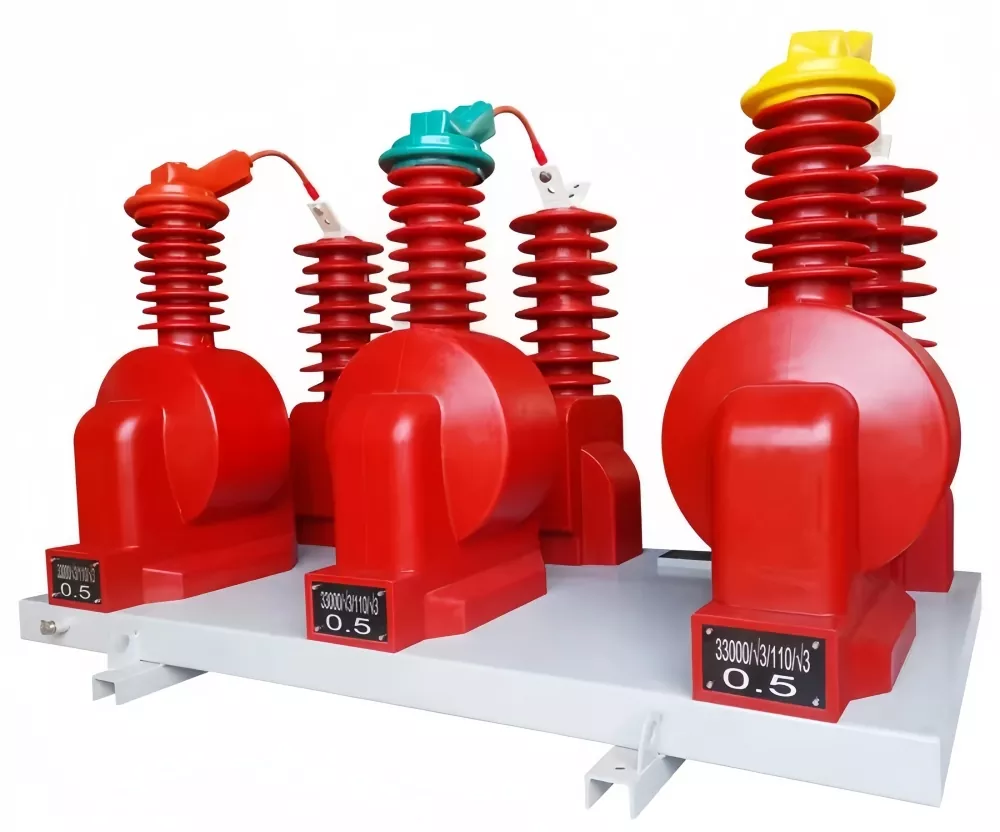

Anqiang Power JDZX series 36KV outdoor dry type voltage transformer epoxy resin casting

JDZX vs VT tradicional sumergido en aceite: ¿Por qué actualizar al tipo seco?

JDZX tipo seco VT

Diseño de fundición de resina epoxi.

✓ Sin mantenimiento– Sin riesgo de fuga de aceite
✓ A prueba de fuego y explosión– Seguro para aplicaciones al aire libre
✓ Anticondensación– La fundición de resina epoxi resiste la humedad.
✓ Respetuoso con el medio ambiente– Sin riesgo de contaminación por aceite

TV sumergida en aceite

Diseño de aceite convencional

✓ Requiere pruebas periódicas de aceite.
✓ Fuga de aceite y riesgo de incendio
✓ Más pesado y voluminoso
✓ Preocupaciones sobre la eliminación ambiental

📍 Guía de aplicación y selección: escenarios del mundo real

✅ Escenario 1: Subestación 35kV/36kV (Medición y Protección)
UsarTransformador de voltaje serie JDZXen los alimentadores de entrada y salida. Proporciona señales de voltaje precisas para medición de energía (clase de precisión 0,2/0,5) y relés de protección (3P/6P). El diseño tipo seco para exteriores resiste la luz solar directa, la lluvia y las variaciones de temperatura.

✅ Escenario 2: Sistema de recolección de energía eólica/solar
Los proyectos de energía renovable requieren un monitoreo confiable del voltaje en el punto de interconexión. El VT tipo seco para exteriores JDZX ofrece un excelente rendimiento anticondensación, lo que lo hace ideal para montaje en exteriores en entornos costeros o de alta humedad.

✅ Escenario 3: Distribución de Energía Industrial (Minería, Cemento, Siderurgia)
Para instalaciones industriales con condiciones operativas adversas, el transformador de voltaje fundido en resina epoxi proporciona un funcionamiento sin mantenimiento, lo que reduce el tiempo de inactividad y los costos operativos.

📋 Parámetros técnicos

Nombre del proyecto	Valor del parámetro
	JDZX(F)-36	JDZX(F)-40.5
Tensión nominal	36/√3 kilovoltios	40,5/√3 kilovoltios
El voltaje más alto para el equipo.	40,5 kilovoltios
Frecuencia nominal	50/60 Hz
Tensión secundaria nominal	100/√3 V o 110/√3 V
Devanado de tensión residual	100/3V o 110/3V
Clase de precisión	0,2/0,5/1/3P/6P
Factor de tensión nominal	1,2 continuo, 1,5 durante 30 segundos
Nivel de aislamiento nominal	95/185 KV (LI/CA)
Tensión soportada a frecuencia industrial	95 KV (seco) / 85 KV (húmedo)
Tensión soportada al impulso del rayo	185 kilovoltios (pico)
Distancia de fuga	≥ 900 mm (contaminación clase II / III)
Clase de protección/clasificación de la carcasa	IP54
Rango de temperatura ambiente	-40°C a +55°C
Material aislante	Resina epoxi (fundición al vacío)
Cumplimiento estándar	GB/T 20840, IEC 61869

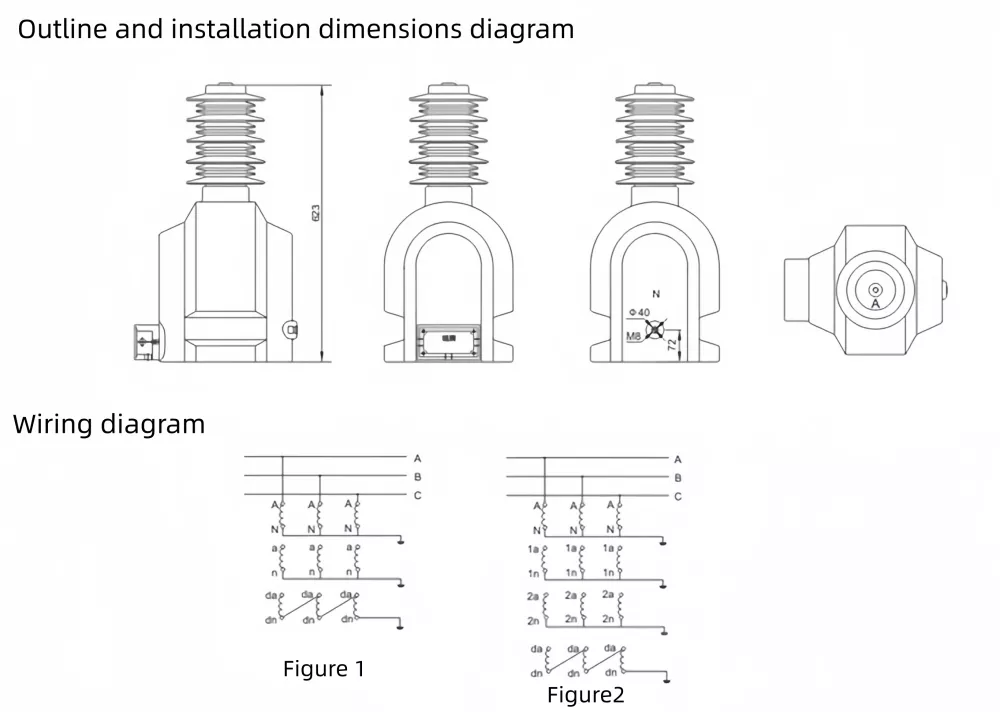

📐 Dimensiones del producto y plano de instalación

36KV outdoor dry type voltage transformer dimensions drawing JDZX series

Componentes de diseño mecánico de la serie JDZX:
1. Cuerpo de fundición de resina epoxi.
2. Terminal principal (H1/H2)
3. Caja de terminales secundaria (IP54)
4. Terminal de puesta a tierra
5. Soporte de montaje
6. Aletas de extensión de distancia de fuga
7. Placa de identificación
8. Orejas de elevación

La serie JDZX presenta undiseño compacto y resistente a la intemperieque se monta directamente en postes exteriores o estructuras de subestaciones. ElCaja de terminales secundaria con clasificación IP54Proporciona protección contra la entrada de polvo y agua, lo que garantiza un funcionamiento fiable en entornos exteriores. Elfundición al vacío de resina epoxiEl proceso elimina los huecos y garantiza un rendimiento de aislamiento superior.

🏭 ¿Por qué Anqiang Power? – Su socio de confianza para transformadores de tensión

Directo de fábrica– Sin intermediarios, precios competitivos y plazos de entrega cortos (15-25 días).
Tipo probado– Cumple con GB/T 20840, IEC 61869, totalmente certificado.
Personalización lista– Clase de precisión, clasificaciones de voltaje secundario, configuraciones especiales de cajas de terminales, marca OEM.
Referencias globales– Suministrado al sudeste asiático, Medio Oriente, África y América del Sur.

📌 Referencias reales de proyectos:

✅ Filipinas– Más de 150 unidades de TT de tipo seco para exteriores de 36 kV suministradas a NGCP para el proyecto de mejora de la medición de la subestación (2023-2024).

✅ Pakistán– 80 conjuntos de transformadores de tensión de la serie JDZX instalados en subestaciones colectoras de plantas de energía solar (proyecto de 50 MW, región de Bahawalpur).

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre los transformadores de voltaje de tipo seco y los sumergidos en aceite?
R: Los VT de tipo seco utilizan aislamiento de fundición de resina epoxi: no requieren mantenimiento, son a prueba de fuego y respetuosos con el medio ambiente. Los VT sumergidos en aceite requieren pruebas periódicas de aceite y presentan riesgos de fugas/incendio. Para aplicaciones exteriores de 36 kV, se prefiere cada vez más el tipo seco.

P2: ¿Qué clases de precisión están disponibles para la serie JDZX?
R: Nuestros VT de tipo seco para exteriores de 36 kV ofrecen clase de precisión 0,2 (medición de precisión), 0,5 (medición general), 1 (industrial), 3P/6P (protección). Podemos personalizarlo según sus requisitos específicos.

P3: ¿Cuál es la distancia de fuga de este transformador de voltaje?
R: El diseño estándar proporciona una distancia de fuga de ≥900 mm, adecuada para entornos con contaminación de Clase II/III. Para áreas de gran altitud o con mucha contaminación, podemos ampliar la distancia de fuga a pedido.

P4: ¿Este VT es adecuado para uso en exteriores en condiciones climáticas adversas?
R: Sí. La serie JDZX cuenta con una caja de terminales secundaria con clasificación IP54 y una fundición de resina epoxi que resiste la luz solar directa, la lluvia, la condensación y las variaciones de temperatura de -40 °C a +55 °C.

P5: ¿Ofrecen servicio OEM/ODM para transformadores de voltaje?
R: Absolutamente. Ofrecemos relaciones de voltaje secundario personalizadas, configuraciones de clase de precisión, cajas de terminales especiales y placas de identificación de marca. Las muestras de preproducción están disponibles con un plazo de entrega de 7 a 10 días.
