La diferencia entre disyuntores e interruptores de desconexión.

Disyuntoresy los seccionadores pueden interrumpir circuitos. Dependiendo del número de polos pueden funcionar en circuitos monofásicos o trifásicos. La función de un disyuntor es proteger el circuito y el equipo. Suele tener una función de disparo automático y puede funcionar con carga. Mientras que un seccionador sólo se utiliza para interrumpir el circuito. Por lo general, no corta automáticamente el circuito y no puede funcionar con carga. Este artículo, al combinar las funciones y clasificaciones de disyuntores y seccionadores, presenta detalladamente las diferencias entre ellos.

Disyuntor de baja tensión

1. Función del disyuntor

Protección contra sobrecarga: una vez que la corriente en el circuito excede la corriente nominal durante un cierto período de tiempo, el disyuntor cortará automáticamente el circuito. Por ejemplo, si en un enchufe se conectan demasiados aparatos eléctricos de alta potencia y la corriente se sobrecarga, el disyuntor se disparará para evitar que el circuito se dañe por sobrecalentamiento e incluso para evitar provocar un incendio.

2. Protección contra cortocircuitos: si se produce un cortocircuito en el circuito, lo que significa que la corriente de repente se vuelve extremadamente alta, el disyuntor puede cortar rápidamente el circuito. Esto evita que la enorme corriente generada por el cortocircuito cause daños catastróficos a los cables, equipos eléctricos, etc.

3. Protección contra subtensión (disponible en algunos disyuntores): cuando el voltaje de la red cae por debajo del voltaje de funcionamiento normal en cierta medida, el disyuntor puede cortar automáticamente el circuito para proteger el equipo eléctrico contra daños por subtensión. Una vez que el voltaje de la red vuelve a la normalidad, algunos disyuntores requieren un reinicio manual antes de poder volver a energizarse, mientras que otros pueden volver a cerrarse automáticamente.

Disyuntor de baja tensión

II. Funciones del disyuntor

Fuente de alimentación de aislamiento: La función principal del interruptor de aislamiento es aislar de manera confiable el equipo eléctrico que necesita mantenimiento de la fuente de alimentación viva, garantizando la seguridad del personal de mantenimiento. Por ejemplo, al realizar el mantenimiento del equipo eléctrico de una determinada línea en una subestación, al operar el interruptor de aislamiento, se puede formar un punto de ruptura claro entre el equipo y la fuente de alimentación, evitando que un suministro repentino de energía cause daños al personal de mantenimiento.

2. Operación de conmutación: En un sistema de doble barra u otro sistema de cableado, el interruptor de aislamiento se utiliza para cambiar el modo de conexión del circuito, permitiendo que el equipo o las líneas se cambien de un conjunto de barras a otro, asegurando así el ajuste flexible del modo de operación del sistema de energía. Sin embargo, durante la operación de conmutación, el interruptor de aislamiento generalmente se usa junto con dispositivos como disyuntores.

3. Operación de circuitos de corriente pequeños: el interruptor de aislamiento puede abrir y cerrar transformadores de voltaje y pararrayos que no estén defectuosos, barras colectoras, la corriente capacitiva del equipo conectado directamente a la barra colectora, así como el interruptor de cuchilla de puesta a tierra en el punto neutro del transformador, etc., todos los cuales son circuitos de corriente pequeños.

Disyuntor eléctrico de baja tensión

III. Disyuntores clasificados por método de disparo.

Disyuntor térmico: utiliza principalmente el principio de que la tira bimetálica se dobla cuando se calienta. Cuando la corriente se sobrecarga, la tira bimetálica se dobla debido al calor generado por la corriente, activando el mecanismo de disparo para cortar el circuito. El tiempo de acción de este disyuntor está relacionado con el tamaño de la corriente de sobrecarga; cuanto mayor es la corriente de sobrecarga, más corto es el tiempo de acción.

2. Disyuntor electromagnético: Basado en el principio de inducción electromagnética. Cuando se produce un cortocircuito en el circuito, una gran corriente repentina genera una poderosa fuerza electromagnética, lo que hace que el mecanismo de disparo actúe y corte rápidamente el circuito. Es extremadamente sensible a las corrientes de cortocircuito.

3. Disyuntor electrónico: Detecta la magnitud de la corriente y los cambios a través de componentes electrónicos. Puede implementar con mayor precisión funciones de protección como sobrecarga y cortocircuito, y algunos disyuntores electrónicos también tienen funciones de control remoto y comunicación, lo que lo convierte en un tipo de disyuntor relativamente avanzado.

Interruptor de desconexión de bajo voltaje

IV. Clasificación de seccionadores por lugar de instalación.

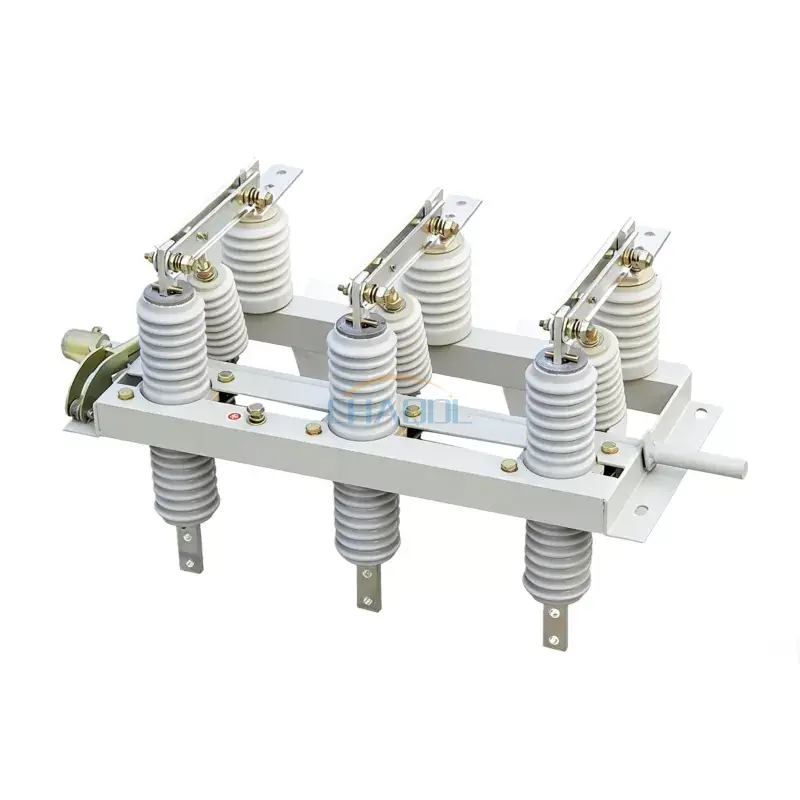

Interruptor de desconexión interior: generalmente instalado en la sala de distribución u otras áreas dentro de los edificios, se utiliza para aislar operaciones de equipos eléctricos interiores. Su estructura es relativamente compacta y su volumen es pequeño porque las condiciones ambientales interiores son relativamente estables.

2. Interruptores de desconexión para exteriores: instalados en subestaciones exteriores, líneas de transmisión y otros lugares, deben poder soportar diversas condiciones climáticas complejas. Su estructura es relativamente robusta y tiene excelentes propiedades impermeables, resistentes al viento y a la corrosión.

Interruptor de desconexión de alto voltaje

V. Clasificación de los seccionadores según el mecanismo de funcionamiento.

Interruptor de desconexión manual: Requiere operación manual a través de la manija para realizar la apertura y el cierre. El funcionamiento es sencillo y directo, con bajo coste. Generalmente se utiliza en situaciones con niveles de voltaje más bajos y operaciones menos frecuentes.

2. Interruptor de aislamiento eléctrico: Las acciones de apertura y cierre se logran mediante un mecanismo de operación eléctrico. Este tipo de interruptor de aislamiento permite el control remoto, facilitando el control centralizado y las operaciones automatizadas en grandes subestaciones y otras instalaciones similares. Sin embargo, tiene un coste relativamente mayor y una estructura más compleja.
