Resumen del artículo:Una protección confiable de media tensión requiere más que simplemente interrumpir una falla. Las empresas de servicios públicos y los operadores industriales también necesitan conmutación rápida, rendimiento mecánico estable, bajos requisitos de mantenimiento y compatibilidad con redes de distribución cada vez más inteligentes. UnDisyuntor de imán permanente para exterioresCombina la tecnología de interrupción de vacío con un mecanismo operativo de imán permanente para abordar estos requisitos. Este artículo explica cómo funciona la tecnología, dónde se puede aplicar, qué factores técnicos deben evaluarse antes de la compra y cómo puede ayudar a reducir los desafíos operativos en los sistemas de distribución de energía modernos.
Las redes de distribución de media tensión operan en condiciones exigentes. Una falla en un alimentador, una conexión de transformador, un bus industrial, un sistema de energía ferroviaria o una instalación de energía renovable puede interrumpir el suministro de electricidad y potencialmente dañar equipos valiosos. Por lo tanto, el disyuntor es una parte crítica de la cadena de protección.
Sin embargo, los operadores modernos se enfrentan a varios retos al mismo tiempo. El equipo puede instalarse al aire libre donde esté expuesto a la humedad, el polvo, la radiación ultravioleta, los cambios de temperatura y otras tensiones ambientales. Al mismo tiempo, las redes de distribución se están volviendo más automatizadas, lo que genera una demanda de equipos que puedan responder consistentemente a los comandos eléctricos y comunicarse con sistemas inteligentes de protección y control.
Los martillos tradicionales operados mecánicamente pueden funcionar de manera efectiva, pero sus mecanismos operativos contienen múltiples partes móviles. El desgaste mecánico, los requisitos de ajuste y el funcionamiento inconsistente durante largos períodos de servicio pueden convertirse en preocupaciones, particularmente en instalaciones que requieren cambios frecuentes.

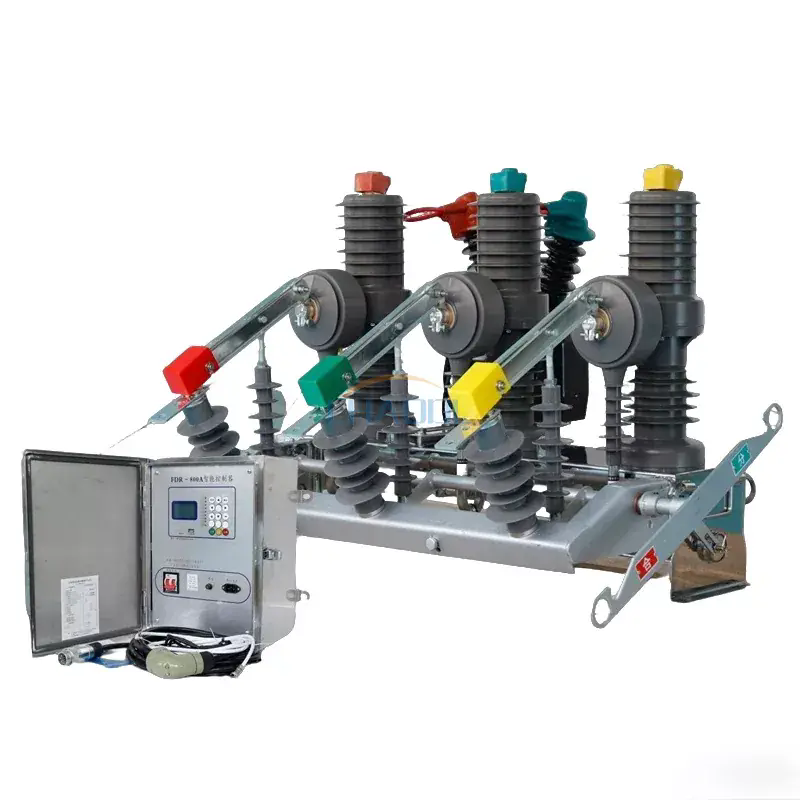

Un disyuntor de imán permanente para exteriores aborda estos desafíos combinando un interruptor de vacío con un actuador de imán permanente. El resultado es una solución compacta de conmutación de media tensión diseñada para un funcionamiento confiable, una complejidad mecánica reducida y una integración en sistemas de distribución modernos.
El principio de funcionamiento se basa en dos tecnologías esenciales:interrupción del vacíoyaccionamiento por imán permanente.
Durante el funcionamiento normal, el disyuntor permite que la corriente fluya a través de su ruta conductora. Cuando el sistema de protección identifica una condición anormal, el mecanismo operativo recibe un comando para abrir los contactos. El actuador de imán permanente impulsa el mecanismo, separando los contactos dentro del interruptor de vacío.
Cuando los contactos se separan, puede formarse brevemente un arco eléctrico. Debido a que los contactos están ubicados dentro de un interruptor al vacío, el arco se extingue rápidamente cuando la corriente pasa por su punto de interrupción natural. Luego, el circuito se aísla eléctricamente del fallo.
Para las operaciones de cierre, el actuador devuelve los contactos a su posición requerida. El movimiento controlado ayuda a proporcionar un rendimiento de conmutación repetible.
Esta secuencia operativa se puede resumir de la siguiente manera:
La combinación de estas tecnologías es particularmente útil cuando los operadores necesitan cambios rápidos y un rendimiento mecánico confiable sin depender de una estructura operativa compleja basada en resortes.
El mecanismo de funcionamiento influye directamente en la fiabilidad del interruptor. Un mecanismo de imán permanente utiliza fuerza electromagnética para controlar el movimiento del mecanismo de conmutación y mantener su posición operativa.
En comparación con los mecanismos que contienen una mayor cantidad de elementos de transmisión mecánica, un actuador de imán permanente puede tener menos componentes móviles. Esto reduce los posibles puntos de desgaste mecánico y ayuda a mantener un comportamiento constante de apertura y cierre.
| Consideración | Mecanismo de imán permanente | Mecanismo mecánico tradicional |
|---|---|---|
| Complejidad mecánica | Estructura operativa relativamente simple | Puede contener más piezas de transmisión mecánica. |
| Componentes móviles | Número reducido de piezas mecánicas móviles. | Generalmente más componentes mecánicos. |
| Demanda de mantenimiento | Diseñado para un funcionamiento de bajo mantenimiento | Puede requerir inspecciones y ajustes periódicos. |
| Consistencia de cambio | Actuación electromagnética estable | Puede depender más de la condición mecánica |
| Cambio frecuente | Muy adecuado para aplicaciones que requieren operación repetida | La selección depende del diseño del mecanismo y del ciclo de trabajo. |
La ventaja práctica no es simplemente una reducción en el número de componentes. El mecanismo operativo también es un factor importante cuando los disyuntores se instalan en lugares donde el acceso para mantenimiento es difícil o donde el tiempo de inactividad no planificado puede tener un costo operativo significativo.
Un disyuntor de imán permanente para exteriores diseñado adecuadamente contiene varios componentes eléctricos, mecánicos y aislantes coordinados. Cada componente contribuye a una conmutación segura y un funcionamiento confiable.
Debido a que estos componentes trabajan juntos, la selección nunca debe basarse únicamente en el voltaje nominal. Se deben considerar todas las funciones eléctricas, el entorno de instalación, los requisitos de control y la estrategia de protección del sistema.
Una de las ventajas más importantes es el sistema operativo mecánico simplificado. Con menos puntos de desgaste mecánico, se pueden reducir los ajustes mecánicos de rutina. Esto puede resultar especialmente valioso para subestaciones exteriores, redes de distribución remotas e instalaciones industriales donde el acceso para mantenimiento es inconveniente.
La actuación del imán permanente proporciona un movimiento electromagnético controlado. El comportamiento constante de apertura y cierre es importante cuando el interruptor es operado repetidamente por sistemas de protección, automatización o control remoto.
El interruptor de vacío proporciona una interrupción eficaz del arco sin necesidad de que la cámara de corte utilice gases aislantes convencionales o medios líquidos para la extinción del arco. Esto hace que la tecnología de vacío sea muy adecuada para muchas aplicaciones de distribución de media tensión.
El actuador está diseñado para funcionar de manera eficiente, lo que puede ayudar a reducir la energía necesaria para las operaciones de conmutación. El consumo de energía exacto depende de la configuración específica y del sistema de control, por lo que siempre se deben verificar las especificaciones del proyecto antes de la selección final.
Los equipos de distribución exterior deben hacer frente a la exposición ambiental. Un gabinete de interruptor exterior diseñado adecuadamente ayuda a proteger los componentes internos contra la humedad, el polvo, la exposición a los rayos ultravioleta y las condiciones climáticas cambiantes.
Para aplicaciones que implican conmutación repetida, la resistencia mecánica es un criterio de compra importante. La especificación del producto Anqiang indica una vida mecánica de hasta 10,000 operaciones para su configuración aplicable de disyuntor de imán permanente para exteriores.
Las redes eléctricas modernas dependen cada vez más del control remoto, la supervisión y la gestión automatizada de fallos. Un disyuntor de imán permanente configurado adecuadamente puede admitir la integración con SCADA y sistemas de automatización de distribución, lo que permite a los operadores construir redes eléctricas con mayor capacidad de respuesta.
Elegir un disyuntor basándose únicamente en su nombre o clase de tensión puede dar lugar a una configuración inadecuada. Los compradores deben comparar las especificaciones del disyuntor con las características eléctricas reales de la instalación.
| Parámetro | Especificación de ejemplo | Por qué es importante |
|---|---|---|
| Tensión nominal | 12 kV / 24 kV | Debe coincidir con la clase de voltaje nominal del sistema de distribución. |
| Frecuencia nominal | 50Hz | Debe corresponder a la frecuencia del sistema de energía. |
| Corriente nominal | 630 A / 1250 A | Define la capacidad de transporte de corriente continua. |
| Corriente de corte de cortocircuito | 20 kA / 25 kA | Indica la capacidad de interrupción de corriente de falla del interruptor. |
| Corriente máxima soportada | 50 kA / 63 kA | Importante para evaluar el estrés electromagnético de corta duración. |
| Tensión soportada al impulso del rayo | 125 kilovoltios / 145 kilovoltios | Importante para la coordinación del aislamiento y la protección transitoria. |
| Vida mecánica | Hasta 10.000 operaciones | Útil cuando se esperan cambios frecuentes. |
La información del producto proporcionada por Anqiang enumera configuraciones de tensión nominal de 12 kV y 24 kV, corrientes nominales de 630 A y 1250 A y capacidades de corte en cortocircuito de 20 kA y 25 kA para los modelos relevantes.
La selección real siempre debe basarse en el diseño completo del sistema, los estándares aplicables, la coordinación de la protección y los requisitos específicos del proyecto en lugar de asumir que cada configuración tiene clasificaciones idénticas.
La combinación de construcción en exteriores, interrupción de vacío y operación con imán permanente hace que este equipo sea adecuado para una amplia gama de aplicaciones de media tensión.
Anqiang identifica subestaciones de servicios públicos, redes de distribución, electrificación ferroviaria, minería, sistemas de energía industrial e instalaciones de energía renovable entre las áreas de aplicación de su disyuntor de imán permanente para exteriores.
El disyuntor correcto debe seleccionarse comenzando con el sistema eléctrico en lugar del catálogo de productos. Un proceso de selección práctico puede evitar tanto las especificaciones insuficientes como el sobredimensionamiento innecesario.
Este enfoque es más confiable que elegir un interruptor únicamente por la corriente nominal o el precio de compra. Un costo inicial más bajo puede volverse costoso si el equipo es difícil de mantener, incompatible con el sistema de control o no se adapta correctamente al nivel de falla.
Aunque los disyuntores de imanes permanentes están diseñados para reducir el mantenimiento mecánico, un mantenimiento bajo no significa que no haya inspección. Un programa operativo disciplinado sigue siendo importante para los equipos de media tensión.
Para los equipos de exterior, la inspección ambiental es particularmente importante. La humedad, la contaminación, la corrosión y los daños mecánicos pueden afectar gradualmente el aislamiento y la confiabilidad operativa incluso cuando el interruptor en sí tiene un diseño robusto.
Por lo tanto, un programa de mantenimiento preventivo debería centrarse en la instalación completa en lugar de tratar el interruptor automático como un componente aislado.
Un disyuntor de imán permanente para exteriores es un disyuntor de media tensión que combina un interruptor de vacío con un mecanismo operativo de imán permanente. Está diseñado para conmutación confiable e interrupción de fallas en sistemas de distribución exterior y de energía industrial.
La configuración depende del fabricante y de los requisitos del proyecto. La familia de productos ZW32-12G y ZW32-24G de Anqiang está diseñada para aplicaciones de media tensión de 12 kV y 24 kV.
El mecanismo puede reducir la complejidad mecánica, proporcionar un movimiento de conmutación consistente, reducir el desgaste mecánico y admitir una operación de bajo mantenimiento. Estas características son particularmente valiosas para equipos sujetos a cambios frecuentes.
Sí. Una unidad adecuadamente configurada se puede integrar con automatización de distribución, SCADA, monitoreo remoto y sistemas de protección inteligente. Se debe confirmar la configuración exacta de comunicación y control para cada proyecto.
Sí. Los disyuntores de imán permanente para exteriores se pueden utilizar en secciones de media tensión de sistemas de distribución de energía solar y eólica donde sus características de voltaje, corriente, interrupción de fallas, aislamiento y control coinciden con los requisitos de instalación.
La resistencia mecánica depende del modelo específico y de las condiciones de funcionamiento. La especificación Anqiang aplicable enumera una vida mecánica de hasta 10.000 operaciones.
Para obtener una recomendación técnica precisa, proporcione el voltaje del sistema, la corriente nominal, el nivel de cortocircuito, la frecuencia, el entorno de instalación, el servicio de conmutación, el voltaje de control, los requisitos de automatización, la disposición de montaje y cualquier estándar de proyecto aplicable. Proporcionar esta información con antelación puede reducir los cambios de especificaciones posteriores.
Un disyuntor de imán permanente para exteriores es más que un dispositivo de conmutación convencional con un actuador diferente. Al combinar la interrupción en vacío con el funcionamiento con imán permanente, aborda varios requisitos prácticos de las redes modernas de media tensión: conmutación confiable, complejidad mecánica reducida, menores requisitos de mantenimiento, adaptabilidad en exteriores y compatibilidad con sistemas de distribución de energía cada vez más automatizados.
El punto más importante para los compradores es hacer coincidir el disyuntor con la carga eléctrica real. Antes de tomar una decisión final, se deben evaluar la tensión nominal, la corriente continua, la capacidad de interrupción por cortocircuito, el nivel de aislamiento, la frecuencia de conmutación, las condiciones ambientales, la arquitectura de control y los requisitos de instalación.
Anqiang ofrece soluciones de disyuntores de imán permanente para exteriores para aplicaciones de media tensión, con configuraciones diseñadas en torno a sistemas y aplicaciones de 12 kV y 24 kV que van desde redes de distribución y subestaciones hasta proyectos industriales, ferroviarios, mineros y de energía renovable.
¿Busca un disyuntor de imán permanente para exteriores confiable para su proyecto de media tensión?Comparta el voltaje de su sistema, la corriente nominal, el nivel de falla, el entorno de instalación y los requisitos de control conAnqiangpara discutir una configuración adecuada.Contáctenospara obtener información sobre el producto, soporte técnico y una solución adaptada a su aplicación.
Importante:La selección e instalación del disyuntor debe ser realizada por profesionales eléctricos calificados y de acuerdo con las normas locales aplicables, los requisitos de protección del sistema y la documentación técnica del fabricante.
