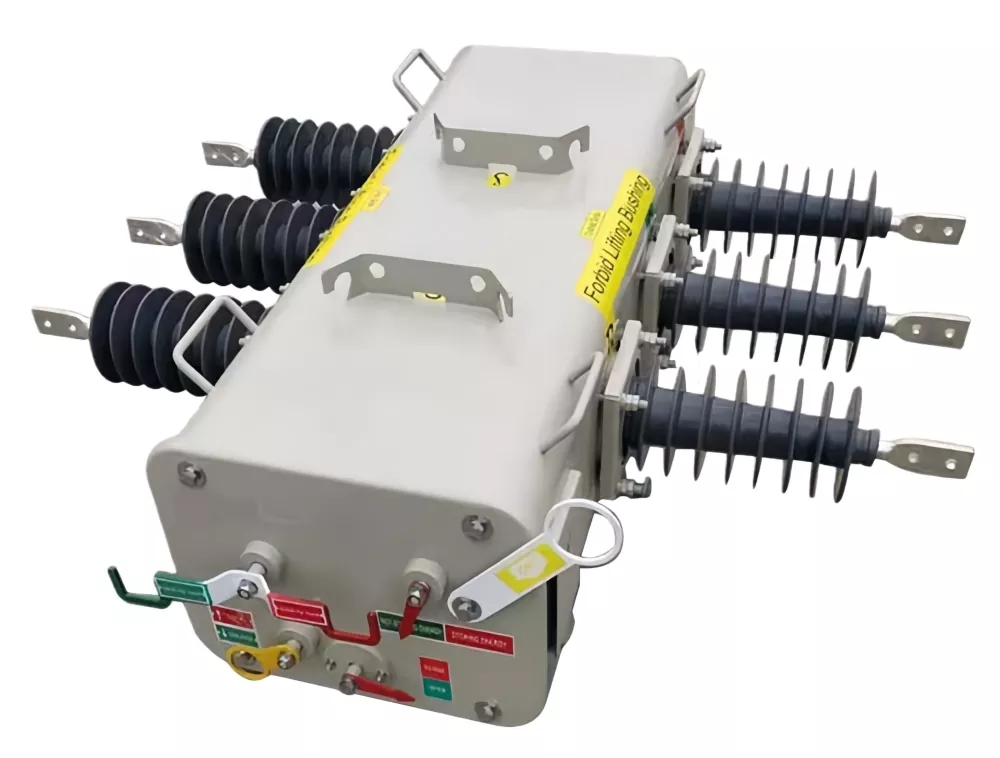

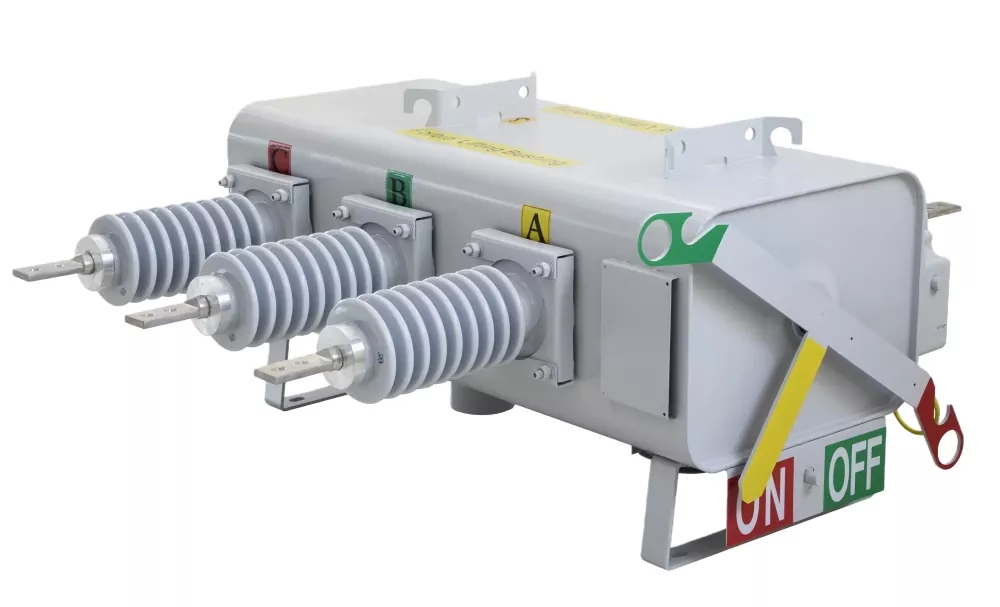

El interruptor-seccionador de carga SF6 montado en poste de 24 kV (modelo FLW34-24/630-20) es un dispositivo de conmutación de poste diseñado para redes modernas de distribución de media tensión. Se aplica ampliamente en sistemas de líneas aéreas para conmutar corriente de carga, aislar secciones de falla y mejorar la confiabilidad de la red en redes de distribución de energía urbanas y rurales. Con su cámara de interrupción aislada en SF6, el equipo garantiza un rendimiento estable de extinción del arco en condiciones de conmutación frecuentes.

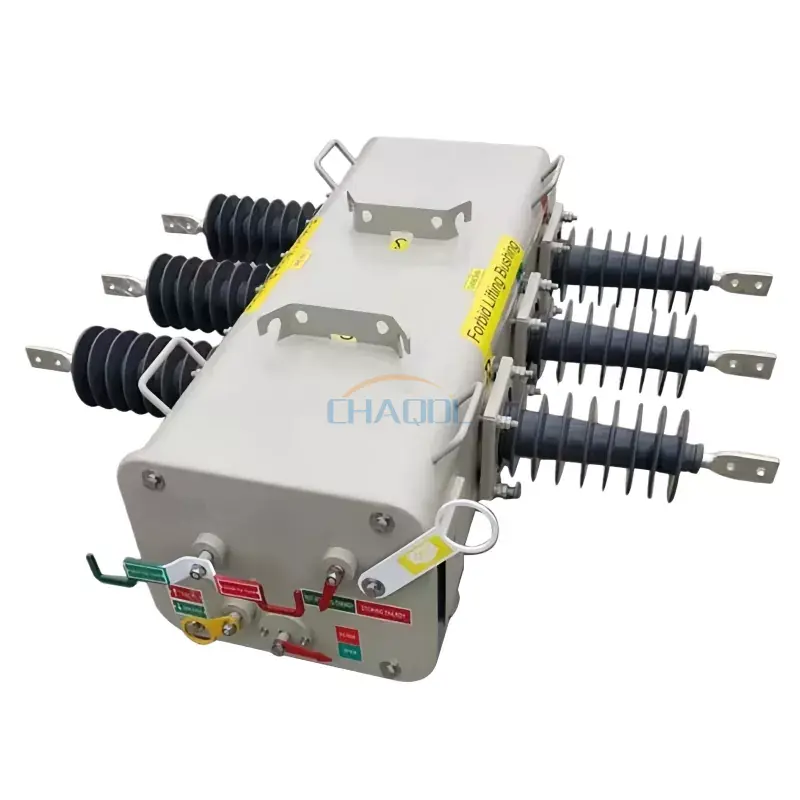

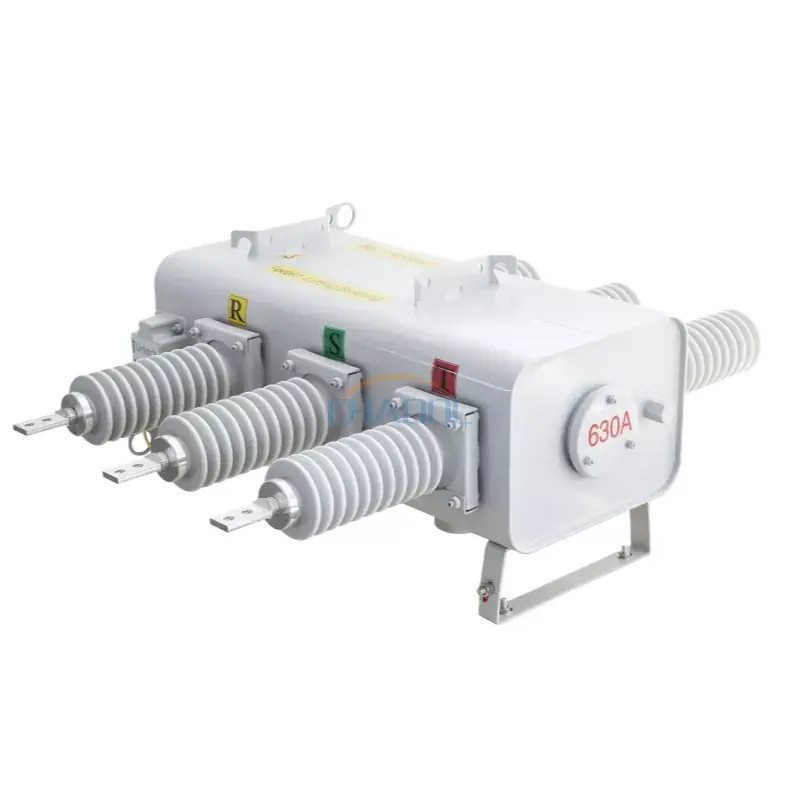

1.Buje cerámico, salida de cable moldeada.

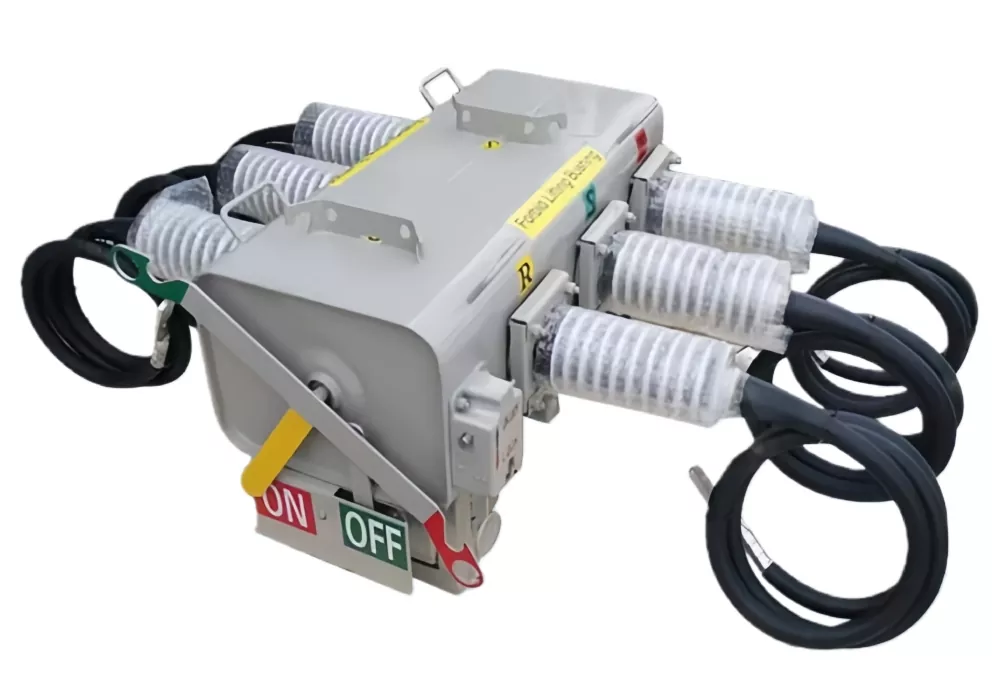

2. Manguito de goma integrado, con terminales de cableado para salida.

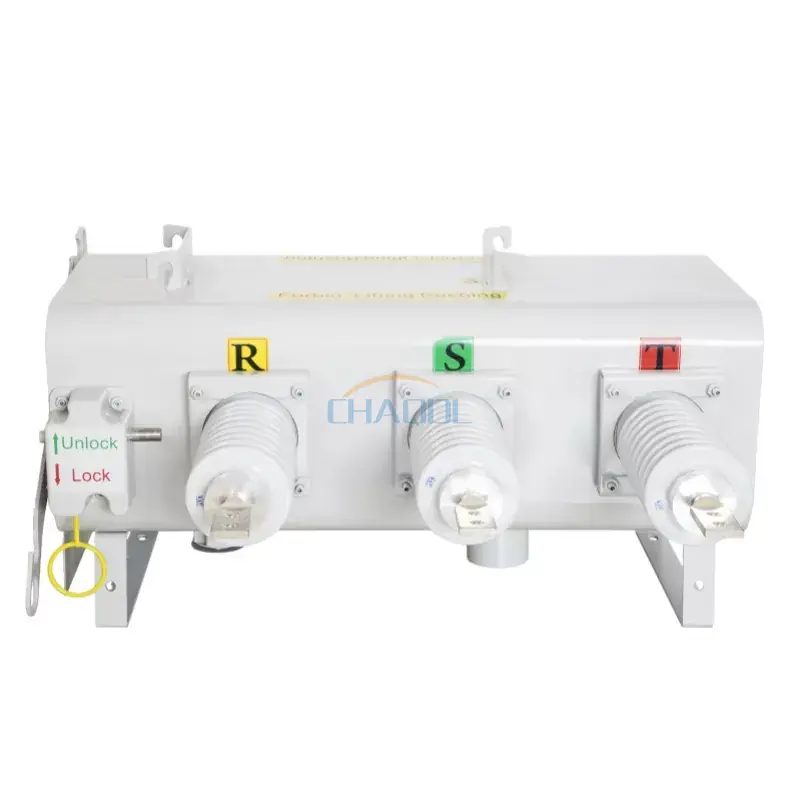

3.Funda de cerámica, terminales de cableado para conexión de salida.
|
Tensión nominal |
24/11/33KV |
|
potencia nominal |
5060Hz |
|
Corriente nominal |
630A |
|
Corriente de ruptura nominal (0,05 MPa/20 ℃) |
630A |
|
Corriente máxima soportada |
50kA |
|
Corriente nominal de cierre de corta duración |
50kA |
|
Corriente nominal soportada de corta duración |
20/4KA/s |
|
Corriente nominal de carga y corte del cable |
25A |
|
Corriente nominal de carga y corte de línea |
16A |
|
Corriente de ruptura nominal en circuito cerrado |
630A |
|
Corriente de excitación |
21A |
|
Ciclos de ruptura de corriente nominal |
≥400 veces |
|
Tasa relativa de fuga de gas |
≤1% por año |
|
Contenido de humedad del gas SF6 en el momento de la entrega en fábrica |
≤150 ppm |
|
Valor de funcionamiento del interruptor de contenido de humedad del gas SF6 |
≤300 ppm |
|
Operación de estabilidad mecánica |
6000 veces |
|
Tensión nominal de funcionamiento y tensión nominal del circuito auxiliar |
DC220/110/48/24 AC220/110 |
|
Clasificación de protección del gabinete y del controlador |
IP44 |
Es adecuado para sistemas de automatización de distribución, líneas aéreas principales en anillo y segmentación de alimentadores en subestaciones y redes eléctricas industriales. Admite modos de control manual, eléctrico y remoto, lo que lo hace adaptable para actualizaciones de redes inteligentes y subestaciones desatendidas.
En el despliegue práctico, elInterruptor de ruptura de carga SF6 montado en poste de 24 kVSe instala comúnmente en postes de servicios públicos de concreto o acero, lo que permite un rápido aislamiento de fallas y reduce la duración de las interrupciones en los sistemas de distribución aérea. Su estructura compacta también reduce el uso del suelo y la complejidad de la instalación.
El equipo utiliza gas SF6 como medio aislante y extintor de arco. Durante las operaciones de conmutación, el flujo de gas dentro de la cámara sellada extingue rápidamente el arco, asegurando una interrupción confiable de las corrientes de carga y de cortocircuito.
El sistema controlador está alojado en una carcasa sellada de acero inoxidable con un alto grado de protección, lo que permite un funcionamiento estable en condiciones de humedad, polvo y variaciones de temperatura. Las interfaces de comunicación admiten el monitoreo remoto, lo que permite la integración en plataformas de automatización de distribución.
Otra característica clave de laInterruptor de ruptura de carga SF6 montado en poste de 24 kVEs su diseño modular montado en poste, que simplifica la instalación y minimiza los requisitos de mantenimiento durante todo el ciclo de vida del producto.
En comparación con los dispositivos de conmutación aéreos convencionales, este equipo ofrece un rendimiento de aislamiento mejorado, una vida útil más larga y pérdidas operativas reducidas. La estructura sellada de SF6 elimina los riesgos de contaminación externa y garantiza una rigidez dieléctrica constante durante el funcionamiento a largo plazo.
ElInterruptor de ruptura de carga SF6 montado en poste de 24 kVTambién admite escenarios de operación de alta frecuencia, lo que lo hace adecuado para redes de distribución con frecuentes transferencias de carga y demandas de conmutación.
|

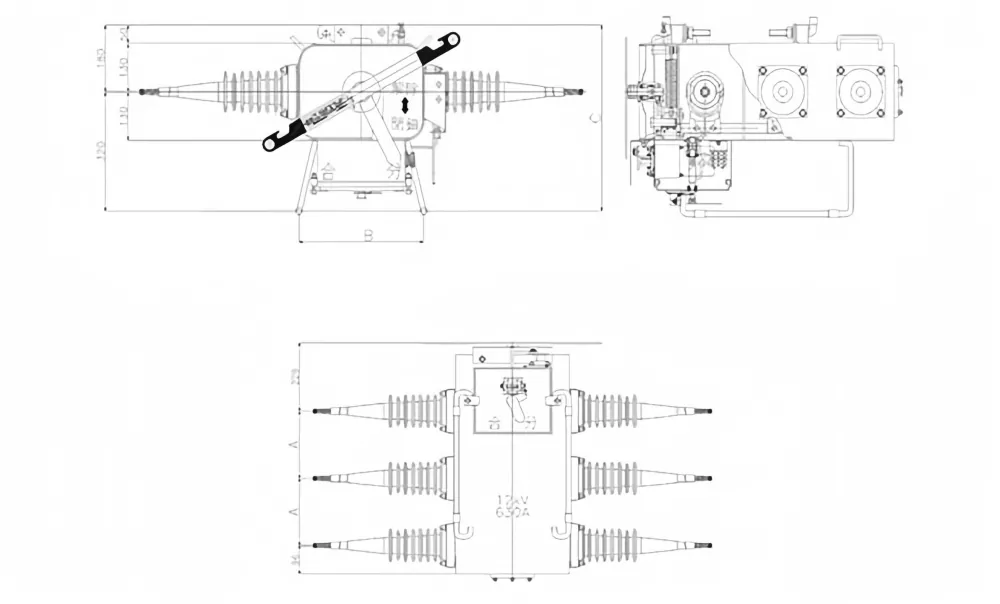

Dimensiones externas (mm) |
Dimensiones de instalación (mm) |
Distancia de fuga del casquillo (mm) |
|||
|
|
A |
B |
C |
ancho*alto |
|
|
11KV |
250 |
435 |
500 |
500*290 |
556 |
|
24KV |
300 |
435 |
500 |
500*290 |
840 |
|
33KV |
350 |
435 |
500 |
700*290 |
1250 |
El equipo está diseñado para instalación exterior en redes de distribución con condiciones ambientales variables. Funciona de manera confiable bajo variaciones de temperatura, humedad y niveles moderados de contaminación, lo que lo hace adecuado para diversas regiones geográficas.
En aplicaciones de distribución aérea, elInterruptor de ruptura de carga SF6 montado en poste de 24 kVmantiene un rendimiento estable incluso bajo ciclos de conmutación frecuentes y funcionamiento continuo a largo plazo.
P1: ¿Cuál es la función principal de este equipo?
R: Se utiliza para conmutar corriente de carga y aislar secciones defectuosas en redes aéreas de distribución de media tensión.
P2: ¿Se puede integrar en sistemas de redes inteligentes?
R: Sí, admite operación remota y puede integrarse en sistemas de automatización de distribución.
P3: ¿Qué tipo de instalación utiliza?
R: Es un diseño montado en poste adecuado para instalación en líneas aéreas.
P4: ¿Requiere mantenimiento frecuente?
R: No, la estructura sellada de SF6 reduce significativamente los requisitos de mantenimiento.
P5: ¿Dónde se aplica normalmente?
R: Se utiliza ampliamente en redes de distribución urbana, proyectos de electrificación rural, zonas industriales y sistemas de energía ferroviaria.
