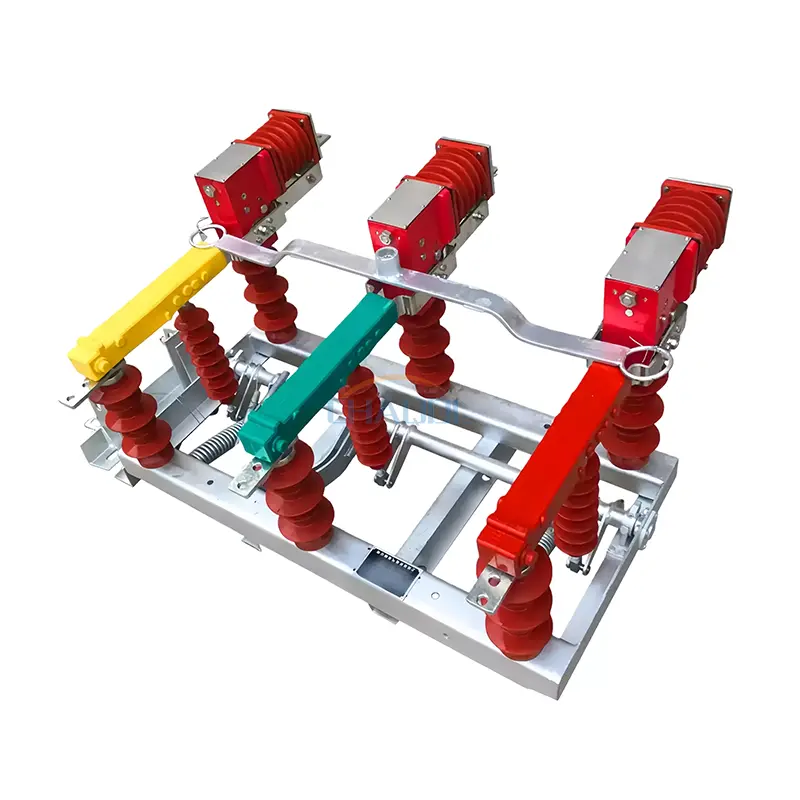

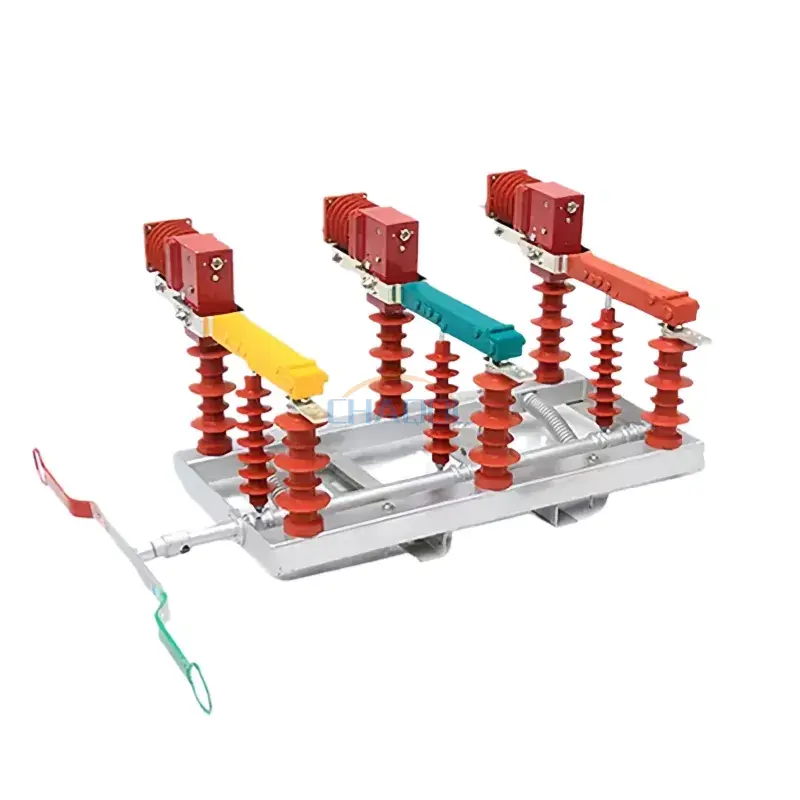

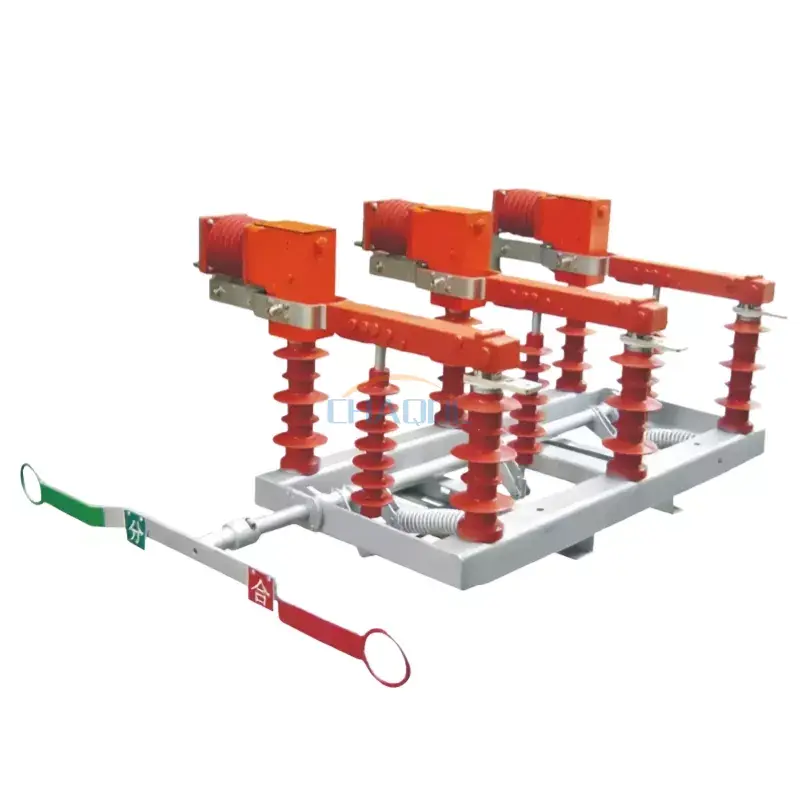

Este interruptor de carga de alto voltaje para exteriores está diseñado para conmutación y protección confiables en redes de distribución de voltaje medio. Diseñado con una estructura de extinción de arco al vacío combinada con un sistema de aislamiento mecánico, garantiza un rendimiento de interrupción estable en condiciones de carga y falla. Se aplica ampliamente en sistemas de distribución de energía para servicios públicos, plantas industriales, instalaciones mineras e infraestructura química, donde la seguridad y continuidad operativa son críticas.
El producto adopta un diseño estructural modular que simplifica la instalación en configuraciones de subestaciones o montadas en postes. Su sistema de aislamiento sellado mejora la adaptabilidad ambiental, permitiendo un funcionamiento estable bajo humedad, polvo y fluctuaciones de temperatura. En aplicaciones prácticas de ingeniería, el interruptor de carga de alto voltaje para exteriores se utiliza a menudo como dispositivo de conmutación clave en unidades principales en anillo y sistemas de automatización de distribución.
|
Nombre del proyecto |
Valor del parámetro |
|
|
Tensión nominal |
12KV |
|
|
Frecuencia nominal |
50Hz |
|
|
Corriente nominal |
630A |
|
|
Corriente nominal de corte de carga activa |
630A |
|
|
Corriente de ruptura nominal en circuito cerrado |
630A |
|
|
5% de la corriente de ruptura de carga activa nominal |
31.5A |
|
|
Corriente nominal de carga y corte del cable |
10A |
|
|
Capacidad de corte nominal del transformador en vacío |
1600KVA |
|
|
Corriente de ruptura nominal del banco de capacitores |
100A |
|
|
Tensión soportada de frecuencia industrial de 1 minuto |
42/48KV |
|
|
Tensión soportada al impulso del rayo |
75/85KV |
|
|
Corriente nominal soportada de corta duración (estabilidad térmica) |
20KA |
|
|
Duración nominal del cortocircuito |
4S |
|
|
Corriente nominal máxima soportada (estabilidad dinámica) |
50KA |
|
|
Corriente nominal de cierre de cortocircuito |
50KA |
|
|
Vida mecánica |
10000次 |
|
|
Espesor de desgaste permitido de los contactos de extinción de arco al vacío. |
1mm |
|
|
Par de operación manual |
≤200N.m |
|
|

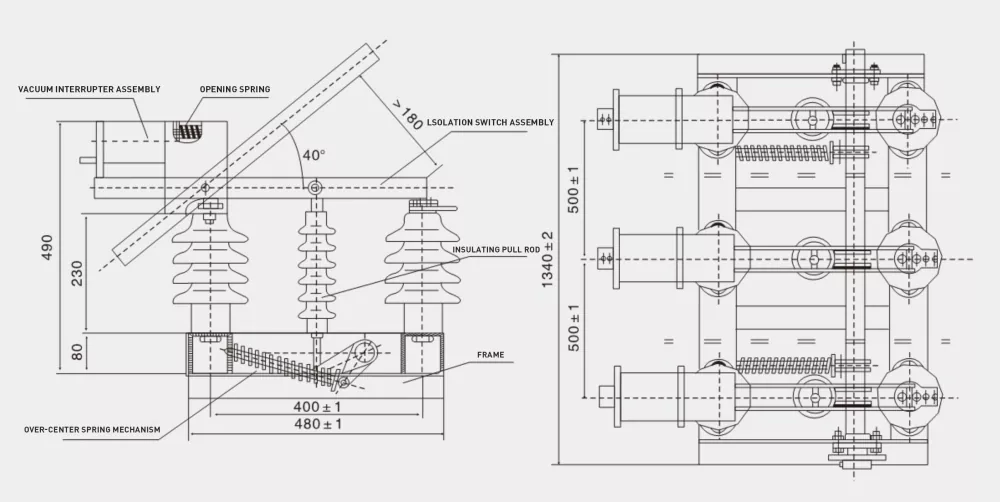

Montaje y ajuste del interruptor de vacío. |
Brecha de contacto |
5±1mm |
|
Velocidad de conmutación promedio |
1,1 ± 0,2 m/s |
|
|
El disparo trifásico no es simultáneo |
<5 ms |
|
|
La conmutación trifásica no está sincronizada. |
<2ms |
|
|
Distancia al suelo |
>200 mm |
|
|
Resistencia del circuito principal |
≤150μΩ |
|

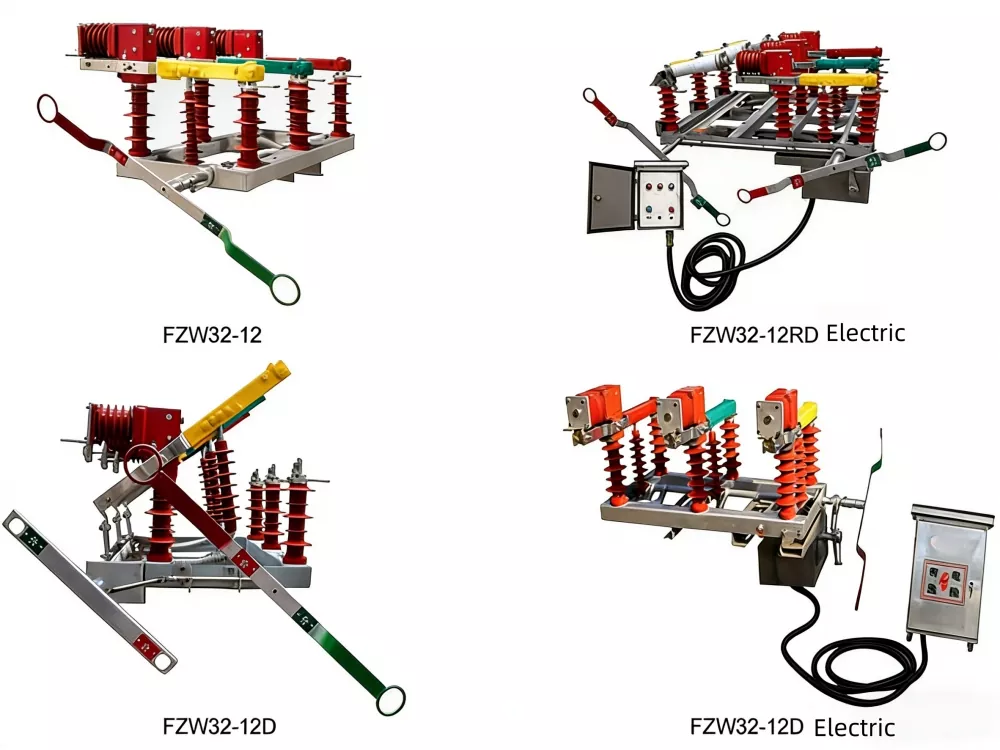

En los sistemas de automatización de distribución, el interruptor de carga de alto voltaje para exteriores generalmente se instala en líneas montadas en postes o subestaciones compactas para permitir la conmutación seccional y el aislamiento de fallas. Admite operación manual y motorizada, lo que lo hace adecuado tanto para redes tradicionales como para actualizaciones de redes inteligentes.
Desde una perspectiva de mantenimiento, está diseñado con una estructura sellada y contactos resistentes al desgaste, lo que reduce la necesidad de mantenimiento frecuente y mejora la rentabilidad del ciclo de vida en operaciones a largo plazo.
P1: ¿Dónde se usa comúnmente el interruptor de carga de alto voltaje para exteriores?
R: Se utiliza ampliamente en sistemas de distribución de 10 kV a 12 kV, incluidas plantas industriales, sitios mineros, subestaciones y actualizaciones de redes eléctricas rurales para conmutación de carga y aislamiento de fallas.
P2: ¿Puede admitir operación remota?
R: Sí, puede equiparse con un actuador eléctrico y un módulo de control remoto para su integración en redes de distribución automatizadas.
P3: ¿Qué mantenimiento se requiere para este equipo?
R: Debido a su diseño sellado y con extinción de arco al vacío, el mantenimiento de rutina es mínimo, principalmente la inspección periódica de las terminales y el estado del mecanismo operativo.
