Como proveedor profesional de equipos eléctricos,Poder Anqiangproporciona elInterruptor de desconexión exterior de 12 KVpara redes de distribución de media tensión que requieren aislamiento eléctrico confiable, acceso seguro para mantenimiento y operación confiable en exteriores. Comprender su principio de funcionamiento, especificaciones técnicas y requisitos de aplicación ayuda a los ingenieros y equipos de adquisiciones a seleccionar el equipo adecuado para sus proyectos de energía.
Un seccionador exterior de 12 KV es un componente esencial en los sistemas de distribución de energía de media tensión. Diseñado principalmente para aislar circuitos eléctricos en condiciones sin carga, proporciona un punto de separación visible que ayuda al personal de mantenimiento a identificar una sección aislada de una red. El modelo GW9-12 ofrecido por Anqiang Power presenta una estructura unipolar, un mecanismo de cuchilla conductora y un diseño de autobloqueo para aplicaciones prácticas en exteriores. Este artículo explica cómo funciona el interruptor, dónde se utiliza, qué parámetros técnicos son importantes durante la adquisición y cómo una instalación y un mantenimiento correctos respaldan la confiabilidad operativa a largo plazo.
Un seccionador exterior de 12 KV es un dispositivo de aislamiento de alto voltaje utilizado en redes eléctricas exteriores. Su propósito principal es establecer una brecha de aislamiento cuando se debe inspeccionar, reparar o mantener una sección del circuito. El dispositivo se instala comúnmente en sistemas de distribución, subestaciones y otras instalaciones eléctricas de media tensión.

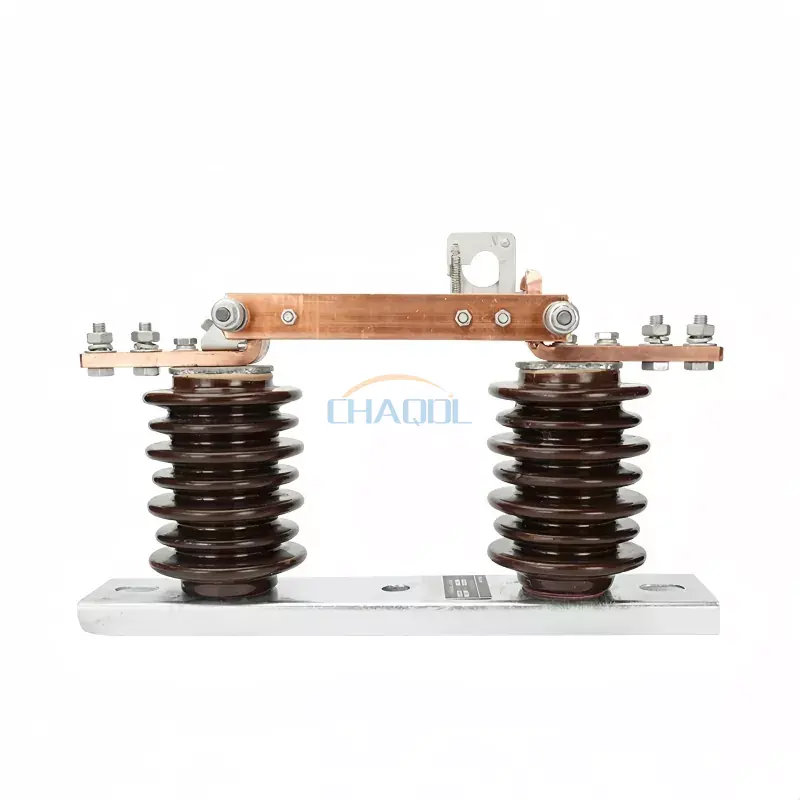

El modelo GW9-12 de Anqiang Power está diseñado para funcionamiento monofásico en sistemas de línea trifásicos. Su mecanismo de operación permite al personal autorizado abrir o cerrar el interruptor usando un gancho de operación aislado apropiado, sujeto a las instrucciones de operación del fabricante y los procedimientos de seguridad eléctrica aplicables.
A diferencia de un disyuntor, un interruptor de desconexión convencional no está diseñado para interrumpir la corriente de carga normal o la corriente de cortocircuito. Por lo tanto, debe coordinarse con disyuntores adecuados y otros equipos de protección. Esta distinción es fundamental al diseñar una secuencia de conmutación segura o especificar equipos para un nuevo proyecto de distribución de energía.
Para una comprensión más amplia de las opciones de equipos, los compradores también pueden revisar la gama de interruptores de desconexión de alto voltaje de Anqiang Power.
El principio de funcionamiento de un seccionador de exterior se basa en el movimiento físico de los contactos conductores. Cuando el interruptor está cerrado, su lámina conductora establece la conexión eléctrica deseada. Cuando el interruptor se abre en condiciones permitidas sin carga, la cuchilla se separa del contacto fijo, creando un espacio de aislamiento visible.
El diseño GW9-12 incorpora un gancho de operación fijo y un mecanismo de autobloqueo. Estas características ayudan al operador a controlar la acción de conmutación y reducen la probabilidad de movimientos involuntarios cuando el equipo se instala y mantiene correctamente.
Las operaciones de conmutación reales deben seguir las instrucciones de funcionamiento del sistema aprobadas. Una separación de contacto visible por sí sola no reemplaza la verificación de voltaje, la conexión a tierra cuando sea necesario ni otras medidas de seguridad eléctrica obligatorias.
Los equipos eléctricos para exteriores deben combinar un aislamiento eléctrico confiable con estabilidad mecánica y resistencia ambiental. Varias consideraciones de diseño son particularmente importantes al evaluar un interruptor de desconexión exterior de 12 KV.
El GW9-12 utiliza una configuración unipolar que admite la instalación de fases individuales en sistemas de distribución trifásicos. Esta disposición puede ser adecuada para diseños de redes de distribución donde el diseño de la instalación requiere dispositivos de aislamiento montados en fases independientes.
La disposición de contactos abiertos proporciona una indicación visible de la separación entre componentes conductores. Esto ayuda al personal a identificar la posición aislada durante los procedimientos de mantenimiento autorizados, aunque siguen siendo necesarios controles de seguridad y verificación formal.
Un mecanismo de autobloqueo ayuda a mantener la posición mecánica prevista y reduce el riesgo de operación accidental. Su eficacia depende del correcto ajuste, instalación e inspección de rutina.
Los componentes aislantes deben resistir las tensiones eléctricas asociadas con la tensión nominal del sistema y las condiciones ambientales en el lugar de instalación. En la selección del equipo se deben incluir consideraciones sobre contaminación, humedad, cambios de temperatura y sobretensión relacionada con rayos.
Un gancho de operación aislado puede proporcionar un método de operación sencillo para instalaciones adecuadas. La disposición operativa real, las distancias requeridas y los procedimientos permitidos deben confirmarse con la documentación del equipo y las normas de seguridad eléctrica aplicables.
Se utiliza un interruptor de desconexión exterior de 12 KV siempre que un circuito de media tensión con la clasificación adecuada requiera un punto de aislamiento. Su idoneidad depende del diseño del sistema eléctrico, el entorno de instalación, los procedimientos operativos y los requisitos de servicios públicos aplicables.
En las redes aéreas de distribución, los seccionadores pueden aislar secciones de línea seleccionadas para inspección, mantenimiento o reemplazo planificado de equipos. La ubicación correcta puede ayudar a los equipos de mantenimiento a trabajar en secciones designadas sin afectar innecesariamente a toda la red.
Las subestaciones utilizan interruptores de desconexión para establecer puntos de aislamiento alrededor de circuitos y equipos seleccionados. Los ingenieros deben coordinar el dispositivo con disyuntores, barras colectoras, transformadores, interruptores de puesta a tierra cuando corresponda y la secuencia operativa de la subestación.
Las fábricas, instalaciones de procesamiento y otros sitios industriales pueden utilizar redes de distribución de media tensión para suministrar transformadores y equipos eléctricos posteriores. Un interruptor de desconexión correctamente seleccionado puede respaldar el mantenimiento planificado proporcionando un punto de aislamiento adecuado.
Las empresas de energía requieren equipos que se ajusten a sus procedimientos de conmutación y prácticas de mantenimiento establecidos. La selección debe tener en cuenta las especificaciones técnicas de la empresa, las condiciones ambientales, los requisitos de inspección y los estándares de equipos aprobados.
Para proyectos que necesitan funciones de interrupción y protección, los ingenieros deben evaluar el disyuntor o interruptor de carga apropiado en lugar de asumir que un interruptor de desconexión puede realizar todas las tareas de conmutación.
Las especificaciones técnicas determinan si un seccionador es adecuado para la red prevista. La información de producto de la serie GW9-12 de Anqiang Power lo identifica como un interruptor de desconexión para exteriores de clase 12KV. El programa de clasificación detallado debe confirmarse con la documentación técnica actual del fabricante antes de realizar un pedido.
| Parámetro | Qué deben verificar los compradores | Por qué es importante |
|---|---|---|
| Modelo | GW9-12 o el modelo de proyecto especificado | Confirma la configuración prevista del equipo. |
| Tensión nominal | Compatibilidad con el voltaje del sistema y la clase de equipo. | Ayuda a garantizar un aislamiento eléctrico adecuado y la idoneidad de la aplicación. |
| Corriente nominal | Calificación de corriente continua requerida por el proyecto. | Determina la idoneidad para las condiciones de funcionamiento normales previstas. |
| Tensión soportada a frecuencia industrial | Clasificación de aislamiento declarada por el fabricante | Indica el rendimiento de aislamiento especificado en condiciones de prueba de frecuencia industrial. |
| Tensión soportada al impulso del rayo | Nivel de aislamiento de impulso especificado | Admite la evaluación de la coordinación del aislamiento y los requisitos de sobretensión transitoria. |
| Corriente soportada de corta duración | Magnitud y duración de la corriente especificada | Ayuda a evaluar la capacidad del dispositivo para resistir los efectos de la corriente de falla mientras está cerrado. |
| Resistencia mecánica | Número declarado de ciclos de funcionamiento | Proporciona una referencia de durabilidad mecánica en condiciones de prueba específicas. |
| Mecanismo operativo | Operación manual del gancho u otra disposición aprobada | Determina los requisitos operativos y la compatibilidad con los procedimientos del sitio. |
| Idoneidad ambiental | Altitud, contaminación, temperatura, viento y condiciones de instalación. | Ayuda a confirmar que el equipo es apropiado para el sitio real. |
Importante:La tabla anterior es una lista de verificación de adquisiciones, no un sustituto de una hoja de calificación de producto verificada. Los compradores deben solicitar las opciones exactas de corriente nominal, niveles de aislamiento, clasificaciones de resistencia a corto plazo, dimensiones y estándares aplicables para la configuración específica que se cotiza.
Elegir el interruptor de desconexión para exteriores de 12 KV correcto requiere más que coincidir con una designación de voltaje. Los ingenieros y los equipos de adquisiciones deben evaluar todos los requisitos eléctricos y mecánicos antes de finalizar una especificación.
Verifique el voltaje nominal de la red, el voltaje máximo del sistema, la corriente continua requerida y los requisitos de coordinación del aislamiento. Estos valores deben ser consistentes con el diagrama unifilar y las especificaciones técnicas del proyecto.
Determine la posible corriente de cortocircuito y la capacidad de resistencia requerida a corto plazo. Es posible que un interruptor de desconexión deba permanecer cerrado mientras el equipo de protección elimina la corriente de falla, por lo que sus clasificaciones de resistencia deben ser adecuadas para la instalación.
Considere la altitud, la temperatura ambiente, la humedad, los contaminantes en el aire, la exposición a la sal costera y las cargas mecánicas. Las instalaciones al aire libre pueden requerir aislamiento específico, protección contra la corrosión o disposiciones de montaje para cumplir con las condiciones del sitio.
Establezca si el proyecto requiere un interruptor operado manualmente, una disposición operativa alternativa o un interruptor de conexión a tierra como parte del conjunto. Los requisitos de puesta a tierra deben abordarse en el diseño general del sistema en lugar de suponerse que están incluidos en cada configuración estándar.
Solicite la ficha técnica del producto, planos dimensionales, instrucciones de instalación, documentación de pruebas de rutina y de tipo cuando corresponda, y detalles de las normas pertinentes. Confirme que la configuración suministrada cumpla con los requisitos de la empresa de servicios públicos local o de la autoridad del proyecto.
Una adquisición confiable también implica verificar la consistencia de la fabricación, la comunicación técnica, la disponibilidad de repuestos y el soporte posventa. Anqiang Power ofrece una gama de interruptores de desconexión y proporciona orientación para la selección de productos para diferentes aplicaciones eléctricas. Los compradores pueden analizar los requisitos del proyecto a través de la gama de productos de interruptores de desconexión.
La instalación correcta y la inspección de rutina ayudan a preservar la confiabilidad operativa de los seccionadores para exteriores. Los intervalos de mantenimiento deben seguir las instrucciones del fabricante, las condiciones del sitio, la frecuencia de operación y los requisitos de la empresa de servicios públicos o del operador de la instalación responsable.
Todos los trabajos de instalación y mantenimiento deben ser realizados por personal calificado según un procedimiento de seguridad aprobado. El circuito debe colocarse en una condición segura verificada, con medidas de aislamiento, prueba de voltaje, conexión a tierra y bloqueo aplicadas según sea necesario. Nunca opere un interruptor de desconexión convencional para interrumpir la corriente de carga a menos que el equipo esté diseñado y clasificado específicamente para esa tarea.
Su función principal es aislar un circuito de media tensión adecuado en condiciones sin carga y proporcionar una separación de contacto visible. Esto respalda el mantenimiento y la inspección cuando se utiliza con los procedimientos adecuados de conmutación, verificación y conexión a tierra.
Un interruptor de desconexión convencional no está diseñado para interrumpir la corriente de carga normal o la corriente de cortocircuito. Un disyuntor correctamente clasificado u otro dispositivo de conmutación adecuado debe realizar la función de interrupción requerida antes de operar el interruptor de desconexión.
El GW9-12 de Anqiang Power es un interruptor de desconexión de alto voltaje unipolar para exteriores diseñado para aplicaciones de distribución adecuadas de clase 12KV. Puede utilizarse para funcionamiento monofásico en sistemas de línea trifásicos, sujeto al diseño de instalación aprobado.
Los parámetros clave incluyen voltaje nominal, corriente nominal, voltaje soportado a frecuencia industrial, voltaje soportado por impulso de rayo, corriente soportada de corta duración, resistencia mecánica, mecanismo operativo e idoneidad ambiental. Los valores exactos deben verificarse en la hoja de datos del modelo seleccionado.
La frecuencia de la inspección depende de las instrucciones de mantenimiento del fabricante, el entorno del sitio, la frecuencia de conmutación y los requisitos de los servicios públicos. Las comprobaciones periódicas deben cubrir el aislamiento, los contactos conductores, las uniones mecánicas, los accesorios de montaje y la evidencia de sobrecalentamiento o corrosión.
Proporcione el voltaje del sistema, la corriente nominal requerida, el entorno de instalación, los requisitos de aislamiento, los requisitos de resistencia a cortocircuitos, el método de operación, la configuración de conexión a tierra, los estándares aplicables y la cantidad del proyecto. Los dibujos o las especificaciones del equipo pueden ayudar al proveedor a recomendar una configuración adecuada.
Un seccionador exterior de 12KV es un componente de aislamiento importante en redes de distribución de media tensión. Su valor radica en proporcionar un punto de aislamiento adecuado para el mantenimiento, admitir procedimientos de conmutación claros e integrarse con el sistema más amplio de protección y puesta a tierra. Seleccionar el modelo correcto requiere una revisión cuidadosa de las clasificaciones eléctricas, el rendimiento del aislamiento, el diseño mecánico, las condiciones del sitio y los estándares aplicables. La instalación correcta, la operación calificada y la inspección regular son igualmente importantes para un servicio confiable.
Si está buscando un interruptor de desconexión para exteriores de 12 KV para un proyecto de servicios públicos, subestación o distribución industrial, Anqiang Power puede ayudarlo a revisar los requisitos de su aplicación e identificar una configuración de producto adecuada. Comparta sus especificaciones técnicas, condiciones de funcionamiento y requisitos de cantidad con nuestro equipo.Contáctenoshoy para analizar la selección de productos, solicitar documentación técnica detallada y obtener una cotización adaptada a su proyecto.
