La distribución confiable de media tensión depende de una conmutación segura, una gestión eficaz del alimentador y equipos exteriores confiables.Poder Anqiangsuministra el24Interruptor de ruptura de carga SF6 montado en poste de kV, diseñado para redes aéreas de distribución de energía que requieren conmutación de carga confiable, operación flexible e integración práctica con sistemas de automatización de distribución. Comprender su principio de funcionamiento, especificaciones técnicas y requisitos de instalación ayuda a las empresas de servicios públicos, operadores industriales y contratistas eléctricos a tomar decisiones de compra informadas.

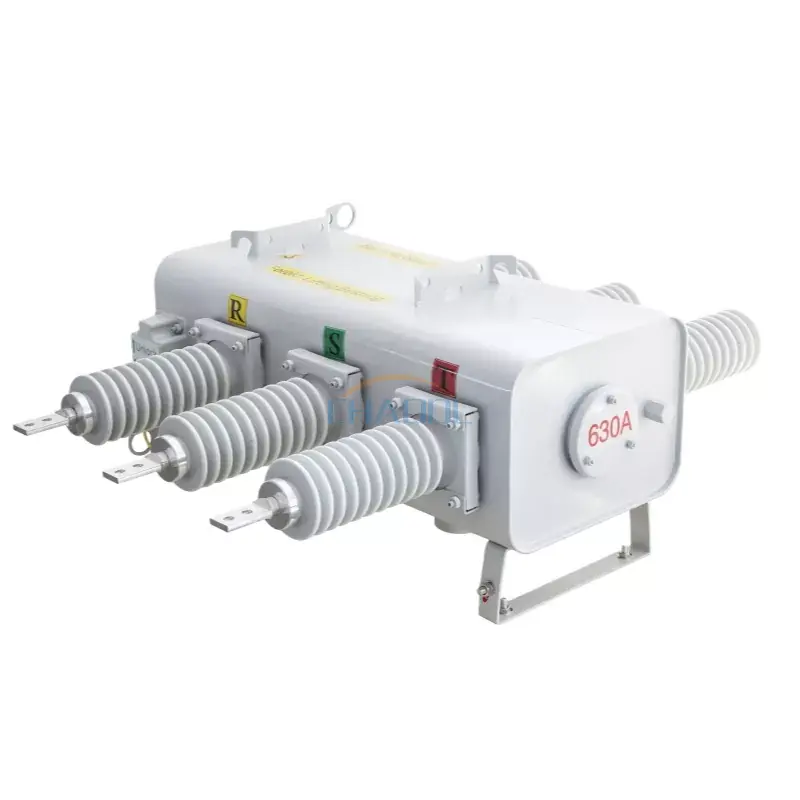

Un interruptor-seccionador de carga SF6 montado en poste de 24 kV es un dispositivo de conmutación de media tensión para exteriores que utiliza gas hexafluoruro de azufre (SF6) para aislamiento y extinción de arco. Instalado en un poste de servicios públicos, ayuda a los operadores a controlar la corriente de carga, dividir los alimentadores aéreos en secciones manejables y respaldar las operaciones de conmutación planificadas. La serie Anqiang Power FLW34-24 está listada con una corriente nominal de 630 A, opciones de voltaje de 11 kV, 24 kV y 33 kV, y opciones de operación manual, eléctrica y remota. Esta guía explica su principio de funcionamiento, principales parámetros técnicos, aplicaciones, criterios de selección y consideraciones de mantenimiento para proyectos de redes de distribución.
Un interruptor-seccionador de carga SF6 montado en poste de 24 kV es un dispositivo de conmutación para exteriores que se utiliza en redes aéreas de distribución de media tensión. Su propósito principal es generar e interrumpir corrientes de carga específicas bajo sus condiciones operativas nominales. Al permitir la conmutación controlada en puntos seleccionados a lo largo de un alimentador, ayuda a las empresas de servicios públicos a gestionar la distribución de energía y aislar secciones para fines operativos.
El término describe tres características importantes:
El producto Anqiang Power FLW34-24 está listado para opciones de voltaje nominal de 11 kV, 24 kV y 33 kV, con una corriente nominal de 630 A. Se debe seleccionar la configuración adecuada de acuerdo con los requisitos eléctricos de la red y las clasificaciones del producto confirmadas por el fabricante.
A diferencia de un seccionador simple, un interruptor de carga está diseñado para interrumpir una corriente de carga específica. Sin embargo, no debe considerarse automáticamente como un disyuntor capaz de interrumpir toda corriente de cortocircuito. La protección contra fallos requerida debe ser proporcionada por un sistema de protección coordinado y un equipo adecuado.
El principio de funcionamiento combina el movimiento mecánico del contacto con las propiedades de aislamiento eléctrico y extinción de arco del gas SF6. Cuando los contactos se separan mientras transportan corriente, se puede formar un arco eléctrico entre ellos. La cámara de conmutación está diseñada para controlar y extinguir este arco bajo las condiciones de funcionamiento especificadas del dispositivo.
Cuando el interruptor está cerrado, sus contactos conductores proporcionan la ruta de corriente prevista. La electricidad fluye a través del circuito de distribución aérea hacia transformadores, instalaciones industriales, edificios comerciales u otras cargas conectadas aguas abajo.
Cuando se requiere una operación de conmutación autorizada, el mecanismo operativo mueve los contactos. El sistema de interrupción basado en SF6 ayuda a extinguir el arco generado durante la separación de contactos, siempre que las condiciones de corriente y conmutación permanezcan dentro de la capacidad nominal del equipo.
Los operadores pueden utilizar interruptores ubicados estratégicamente para dividir un alimentador de distribución en secciones. Esta disposición respalda el mantenimiento planificado, la transferencia de carga y el aislamiento de secciones de red designadas. El aislamiento de fallas real depende del esquema de protección, la detección de fallas, la secuencia de conmutación y la coordinación con los dispositivos ascendentes y descendentes.
Dependiendo de la configuración seleccionada, el interruptor puede admitir operación manual, eléctrica o remota. Cuando se incluyen controladores e interfaces de comunicación compatibles, también puede formar parte de un sistema de automatización de distribución.
Para opciones de equipos adicionales, los compradores pueden explorar la gama de productos de interruptores de carga de media tensión de Anqiang Power y comparar diferentes disposiciones de conmutación antes de finalizar la especificación del proyecto.
Los parámetros técnicos determinan si un conmutador es adecuado para una red en particular. La siguiente tabla resume las especificaciones clave publicadas para el producto Anqiang Power FLW34-24/630-20. Los valores deben verificarse con la hoja de datos actual y la configuración aprobada antes de la adquisición.
| Parámetro | Especificación publicada | Consideración de selección |
|---|---|---|
| Modelo de producto | FLW34-24 / FLW34-24/630-20 | Confirme la designación exacta del modelo en la cotización y la hoja de datos. |
| Opciones de voltaje nominal | 11kV, 24kV, 33kV | Haga coincidir la versión seleccionada con los requisitos de voltaje y aislamiento de la red. |
| Corriente nominal | 630A | Verifique la corriente de carga continua y las condiciones de operación esperadas. |
| Frecuencia nominal | 50/60 Hz indicado en la página del producto. | Confirme la frecuencia aplicable para la configuración solicitada. |
| Corriente máxima soportada | 50kA | Verificar la base de la prueba, la duración y la coordinación con los niveles de falla del sistema. |
| Corriente nominal soportada de corta duración | 20/4kA/s como se indica | Solicitar aclaración sobre la notación y su duración aplicable. |
| Corriente nominal de carga y corte del cable | 25A | Confirme la idoneidad para la tarea de conmutación de cable específica. |
| Corriente nominal de carga y corte de línea | 16A | Verifique la aplicación de conmutación de líneas aéreas prevista. |
| Operación mecánica | 6.000 operaciones enumeradas | Verifique las condiciones de prueba y el programa de mantenimiento. |
| Tasa relativa de fuga de gas | No más del 1% anual, como se indica | Confirme el estándar y el método de medición aplicables. |
| Protección del gabinete y del controlador | Listado IP44 | Evalúe la exposición, la ubicación de los gabinetes y las necesidades adicionales de protección ambiental. |
Nota de especificación importante:La lista de parámetros publicada contiene entradas abreviadas o potencialmente ambiguas, incluida la notación de frecuencia y la notación de corriente de corta duración. Estos valores no deben interpretarse como resultados de pruebas verificados sin la confirmación de Anqiang Power. En particular, una clasificación de resistencia máxima no es lo mismo que una capacidad nominal de corte en cortocircuito.
Para la documentación del proyecto, solicite también los informes de prueba de tipo aplicables, niveles de aislamiento, detalles del mecanismo operativo, voltaje de control, disposición de terminales y planos de instalación. Estos documentos ayudan a los ingenieros a evaluar el conjunto de conmutación completo en lugar de depender de una única calificación general.
Cuando se diseña y mantiene correctamente, un interruptor-seccionador de carga SF6 ofrece varias ventajas prácticas para los sistemas de distribución aérea.
La construcción montada en postes coloca los equipos de conmutación directamente sobre la estructura de distribución. Esto puede reducir la necesidad de espacio adicional a nivel del suelo y respaldar diseños de alimentadores donde una sala eléctrica interior dedicada no es práctica.
El SF6 tiene fuertes propiedades dieléctricas y se usa ampliamente en equipos eléctricos de alto voltaje. Dentro de una cámara de conmutación diseñada adecuadamente, respalda el rendimiento de aislamiento y extinción de arco. La capacidad de conmutación real depende del diseño del contacto, la condición del gas, el mecanismo operativo y el servicio nominal.
Las opciones manuales, motorizadas y de control remoto pueden satisfacer diferentes requisitos operativos. La conmutación remota puede reducir la necesidad de visitas de campo durante la reconfiguración rutinaria de la red, siempre que el sistema de control y la infraestructura de comunicación se implementen adecuadamente.
Cuando se integra con controladores y sistemas de supervisión compatibles, un interruptor montado en poste puede contribuir a la gestión automatizada del alimentador. Los ingenieros deben confirmar los protocolos de comunicación, los requisitos de energía auxiliar, la lógica de control y los arreglos de enclavamiento antes de realizar el pedido.
Una cámara de conmutación sellada puede limitar la exposición de los componentes internos a la contaminación externa. Sin embargo, unos menores requisitos de mantenimiento rutinario no significan un funcionamiento libre de mantenimiento. Las conexiones mecánicas, los circuitos de control, los componentes de aislamiento y los parámetros relacionados con el gas aún requieren inspección de acuerdo con las instrucciones del fabricante.
Una consideración adicional es la responsabilidad ambiental. El SF6 es un potente gas de efecto invernadero, por lo que los propietarios de equipos deben implementar medidas de prevención de fugas, recuperación de gas y manejo conforme al final de su vida útil. Dependiendo de las regulaciones locales y los objetivos de sostenibilidad del proyecto, las tecnologías de aislamiento alternativas también pueden justificar una evaluación.
Un interruptor-seccionador de carga SF6 montado en poste de 24 kV es adecuado para aplicaciones de distribución en exteriores cuando sus clasificaciones eléctricas y especificaciones ambientales coinciden con la instalación.
La idoneidad de la aplicación depende de algo más que la tensión nominal. Se deben evaluar los niveles de cortocircuito, las funciones de conmutación, la temperatura ambiente, la altitud, la gravedad de la contaminación, la carga del viento, la resistencia del montaje y las funciones de control requeridas.
Los equipos de adquisiciones deben evaluar el entorno operativo completo en lugar de elegir un dispositivo basándose únicamente en el voltaje y la corriente. Una revisión estructurada puede reducir las lagunas en las especificaciones y evitar cambios costosos durante la instalación.
Los compradores que comparen equipos de conmutación también deben comprender la distinción entre un interruptor de carga y un disyuntor. Un interruptor de carga maneja tareas de conmutación normales especificadas, mientras que un disyuntor con la clasificación adecuada está diseñado para interrumpir corrientes de falla dentro de su capacidad de corte declarada. El diseño de protección del sistema determina qué dispositivos se requieren y cómo funcionan juntos.
La instalación correcta es esencial para el funcionamiento seguro de los equipos de media tensión para exteriores. La instalación y la puesta en servicio deben ser realizadas por personal eléctrico calificado según procedimientos aprobados, con el circuito aislado y todos los controles de seguridad relevantes implementados.
Los intervalos de mantenimiento deben seguir las instrucciones del fabricante, las regulaciones eléctricas aplicables y el entorno operativo real. Es posible que sea necesario aumentar la frecuencia de las inspecciones cuando el equipo experimenta condiciones climáticas adversas, contaminación intensa, cambios frecuentes o condiciones de funcionamiento anormales.
La manipulación del SF6 debe ser realizada por personal capacitado utilizando equipos y procedimientos adecuados. Nunca ventile el gas intencionalmente como método de mantenimiento de rutina. Siga los requisitos ambientales aplicables para la detección, recuperación, almacenamiento y eliminación de fugas.
Su función principal es generar e interrumpir corrientes de carga específicas en una red de distribución exterior de media tensión. También admite operaciones de seccionamiento de alimentador y conmutación controlada. La protección contra fallos debe ser proporcionada por un sistema de protección adecuadamente coordinado.
La información del producto publicada indica una corriente nominal de 630 A. Los compradores deben confirmar la configuración exacta solicitada y sus calificaciones técnicas aplicables antes de la compra.
Sí, se admite la operación remota como opción de configuración del producto. Se deben confirmar para el proyecto el controlador requerido, la fuente de alimentación auxiliar, las interfaces de comunicación y la compatibilidad de automatización.
No. Un interruptor de carga está diseñado para interrumpir corrientes de carga específicas, mientras que un disyuntor está diseñado para interrumpir corrientes de falla dentro de su capacidad de corte nominal. La correcta disposición de los equipos depende del estudio de protección de la red y de las normas aplicables.
Poder Anqiang enumera opciones de voltaje nominal de 11 kV, 24 kV y 33 kV. La configuración disponible, los requisitos de aislamiento y los detalles dimensionales deben verificarse con el fabricante.
Sí. Aunque la cámara de gas sellada puede reducir la exposición a la contaminación externa, siguen siendo necesarias inspecciones periódicas. El mantenimiento debe cubrir el mecanismo operativo, los componentes de aislamiento, el sistema de control y el estado del gas según lo especificado por el fabricante.
Proporcione el voltaje del sistema, la corriente nominal, la frecuencia, el entorno de instalación, el modo de funcionamiento requerido, el voltaje de control, la cantidad, los estándares aplicables y la ubicación del proyecto. Los diagramas unifilares, los requisitos de montaje y cualquier condición ambiental especial pueden ayudar al proveedor a confirmar la configuración adecuada.
Un interruptor-seccionador de carga de SF6 montado en poste de 24 kV puede desempeñar un papel importante en la distribución moderna de media tensión al permitir la conmutación de carga controlada, admitir la seccionamiento del alimentador y brindar opciones para operación local o remota. Su eficacia depende de una selección eléctrica correcta, una protección coordinada contra fallos, una instalación adecuada y un mantenimiento responsable a largo plazo.
Poder Anqiang ofrece la serie FLW34-24 para proyectos de distribución que requieren equipos de conmutación montados en postes, con especificaciones de corriente nominal de 630 A publicadas y múltiples opciones de voltaje. Antes de realizar un pedido, confirme la hoja de datos técnicos, la configuración operativa, la idoneidad ambiental y la documentación de prueba relevante. Si está planeando una actualización de servicios públicos, un proyecto de distribución industrial o una instalación de automatización de distribución, revise los detalles del producto ycontáctanospara analizar sus requisitos de voltaje, especificaciones técnicas y necesidades de personalización con el equipo de Anqiang Power.
