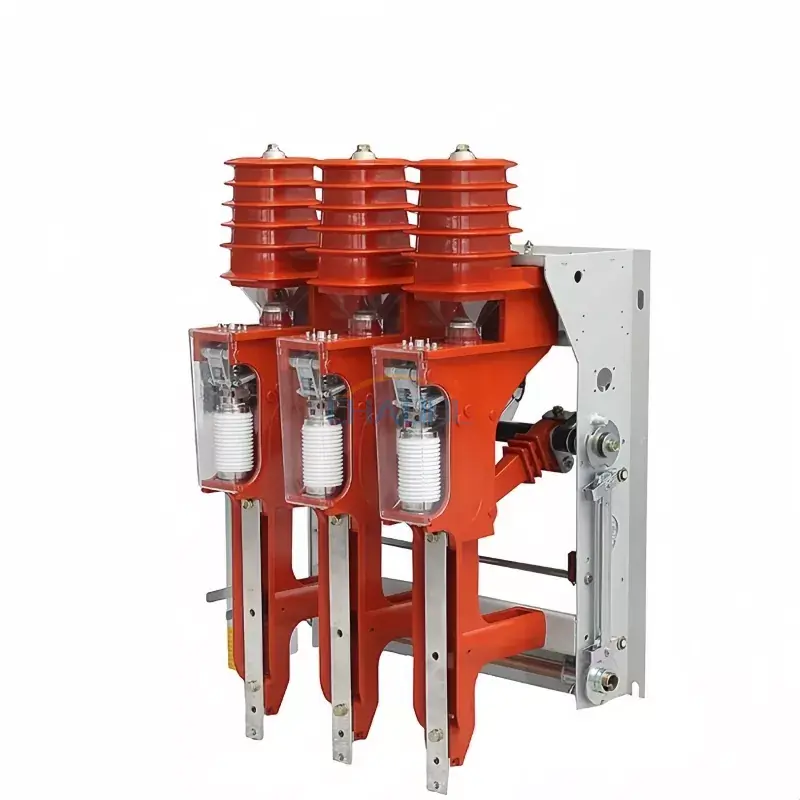

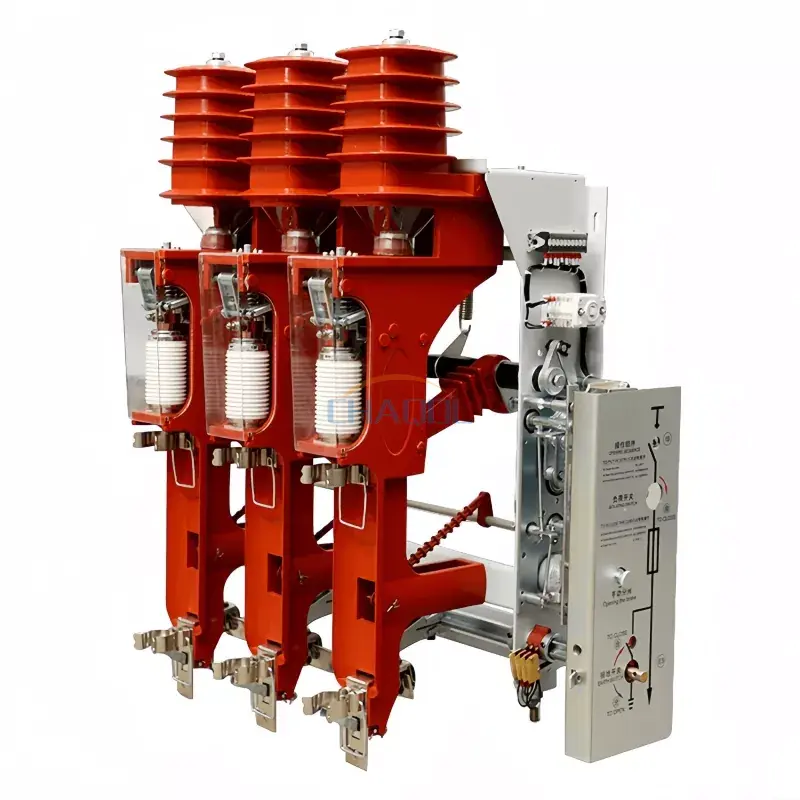

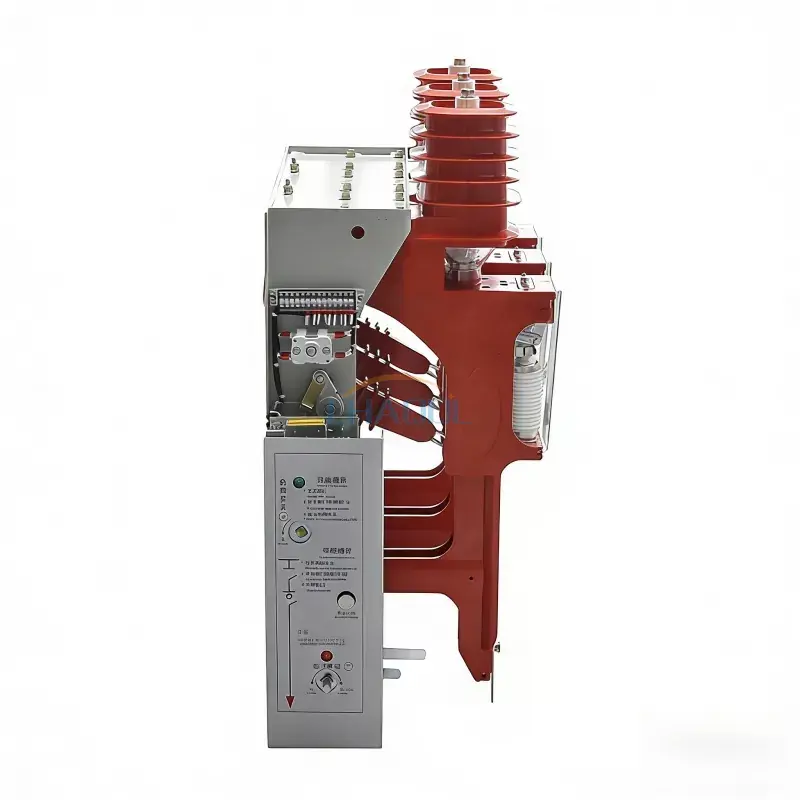

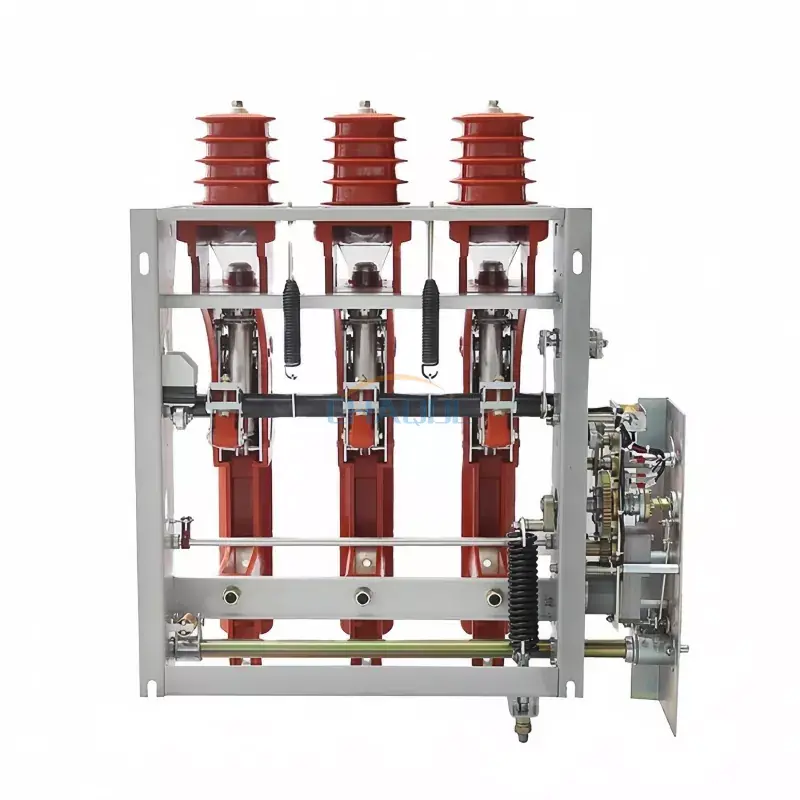

Interruptor de carga de alto voltaje interior

Model:FZN25-12/FZR25-12D

Anqiang Power es un fabricante chino de interruptores de carga de alto voltaje para interiores. Nuestros interruptores de carga cuentan con un diseño de estructura de transmisión único, donde la cámara de extinción de arco solo soporta alto voltaje durante los momentos de cierre y apertura. Por lo tanto, son compactos y livianos, lo que permite la operación simultánea tanto del contacto de aislamiento como del contacto de extinción de arco.

Enviar Consulta

Descripción del Producto

Poder Anqiangpresenta las series FZN25 y FZRN25, la próxima generacióninterruptores de carga de alto voltaje para interiorespara unidades principales en anillo (RMU) de 12 kV y 50 Hz. Diseñado con unContacto de aislamiento de acción directa conectado a un interruptor en vacío., estos interruptores entreganconexión/desconexión de carga sin arcoy robustoprotección contra cortocircuitos(para FZRN25). Ya sea que opere una subestación de servicios públicos, un gabinete de recolección de energía eólica o una planta industrial, nuestra serie FZN25/FZRN25 garantiza control de carga confiable y seguridad.

FZN25 vs FZRN25: ¿Qué modelo se adapta a su transformador y aplicación RMU?

FZN25-12D/T630-20

Interruptor de carga pura

✓ Corriente nominal:630A
✓ Rotura por cortocircuito:Ninguno (sin fusible)
✓ Lo mejor para:Conmutación de bucle de cable, interruptor principal RMU, ciclos de carga frecuentes
✓ Uso típico:Conmutación de transformador sin carga de hasta 1250 kVA

FZRN25-12D/T125-31.5

Aparato combinado de fusibles

✓ Corriente nominal:125A (carga) / 31,5kA (fallo)
✓ Rotura por cortocircuito:31,5kA (fusible SDLAJ-12)
✓ Lo mejor para:Protección primaria del transformador, aislamiento de fallas hasta 31,5 kA
✓ Corriente de transferencia:2000 A (coordinación suave del interruptor de carga y fusible)

📍 Guía de aplicación y selección: escenarios del mundo real

✅ Escenario 1: Unidad principal de anillo (RMU) de 12 kV como interruptor de entrada/bucle
UsarFZN25como interruptor principal de carga. Maneja corriente de bucle de 630A, cerrando y abriendo la red en anillo. El interruptor de puesta a tierra integrado proporciona una conexión a tierra segura durante el mantenimiento.

✅ Escenario 2: Protección del alimentador del transformador (p. ej., 1000 kVA, 1250 kVA)
ElegirFZRN25. El fusible (SDLAJ-12) eliminará fallas de fase a fase y a tierra de hasta 31,5 kA, mientras que el interruptor de carga de vacío maneja una corriente de carga normal de hasta 125 A. Perfecto paragabinetes de recolección eólica/solarysubestaciones compactas.

✅ Escenario 3: Conmutación de transformador en vacío (≤1250kVA)
Tanto FZN25 como FZRN25 pueden apagar transformadores sin carga gracias a la alta recuperación dieléctrica del interruptor de vacío. Sin embargo, si espera fallos frecuentes por cortocircuito, prefiera siempreFZRN25.

📋 Especificaciones técnicas

Nombre del proyecto	Valor del parámetro
Nombre del proyecto	FZN25-12D/T630-20	FZRN25-12D/T125-31.5
Tensión nominal	12 kilovoltios
Frecuencia nominal	50 Hz
Corriente nominal de estabilidad dinámica	50 KA	—
Corriente nominal de corte de carga activa	630 A	125A
Corriente de ruptura nominal en circuito cerrado	630 A	125A
Corriente nominal de carga y corte del cable	10 A
Apagar un transformador descargado (capacidad)	1250 KVA
Corriente nominal de corte en cortocircuito	—	31,5 ka
Corriente de transferencia nominal	—	2000 un
Modelo de fusible	—	SDLAJ-12
Producción de energía de impacto	—	2-5 J (medio)
Corriente nominal de cierre de cortocircuito	50 KA
Corriente nominal de estabilidad dinámica del interruptor de puesta a tierra.	50 KA
Interruptor de puesta a tierra 2S, corriente térmica estable	20 KA
Tensión nominal del circuito auxiliar	CA/CC220.110
Vida mecánica	10.000 veces

📐 Dibujos de esquema y desglose de componentes

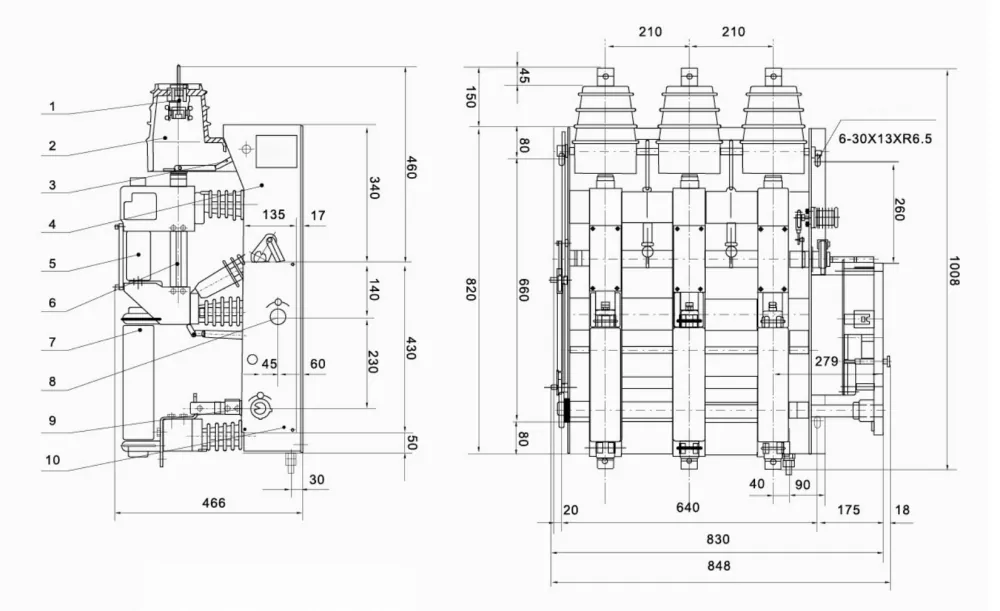

FZRN25-12D– 1. Contacto estacionario, 2. Cubierta aislante, 3. Válvula, 4. Marco, 5. Interruptor de vacío, 6. Cilindro conductor, 7. Fusible, 8. Eje de almacenamiento de energía, 9. Eje del interruptor de puesta a tierra, 10. Panel de control.

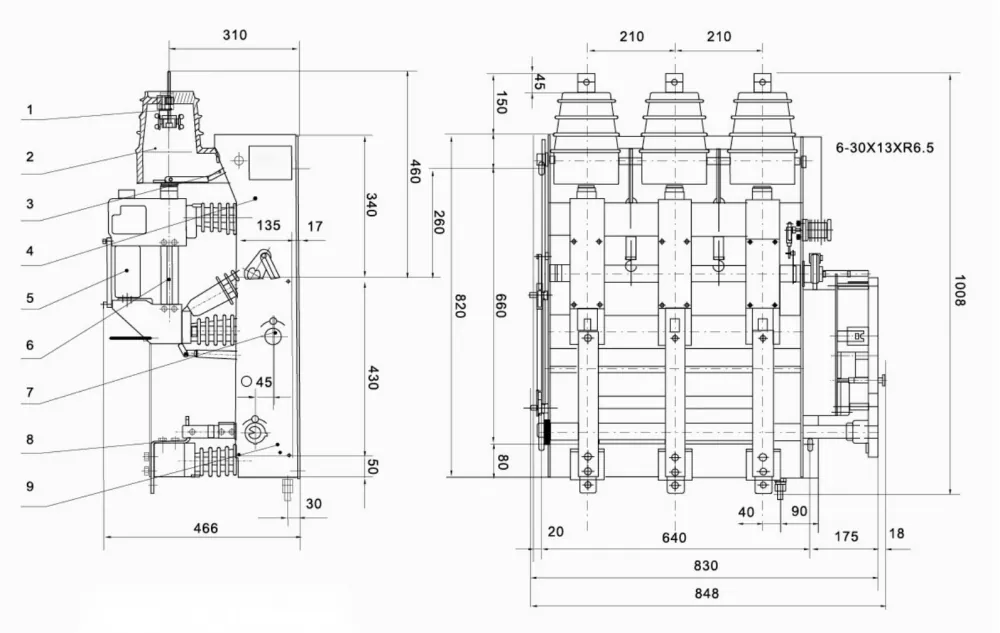

FZN25-12D– misma construcción robusta, pero sin portafusibles. El contacto de aislamiento de acción directa + el interruptor de vacío garantizan una conmutación de carga segura.

Ambos modelos son compatibles conGabinetes KYN28-12, HXGN-12 y RMU modulares. Mecanismo de motor eléctrico opcional disponible para integración SCADA remota. Contáctenos para dibujos CAD (DXF/PDF).

🏭 ¿Por qué Anqiang Power? – Su socio confiable para interruptores de carga de 12 kV

Directo de fábrica– Sin intermediarios, mejor precio y plazo de entrega (15-25 días).
Tipo probado– GB3804, IEC 60265-1, totalmente certificado.
Personalización lista– Operación eléctrica, interruptores auxiliares, enclavamientos especiales.
Referencias globales– Suministrado al sudeste asiático, Medio Oriente, África y América del Sur.

📌 Referencias reales de proyectos:

✅ Filipinas– Más de 200 unidades de FZN25-12D/T630-20 suministradas a una empresa de servicios públicos en Metro Manila para actualizaciones del gabinete RMU (2024-2025).

✅ Vietnam– 150 juegos de FZRN25-12D/T125-31.5 desplegados en gabinetes de recolección de parques solares (provincia de Binh Thuan, proyecto de 50 MW).

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre FZN25 y FZRN25?
R: FZN25 es un interruptor de carga pura (máximo 630 A, sin fusible interno). FZRN25 es un dispositivo combinado de fusibles (interruptor de carga + fusible) que puede interrumpir corrientes de cortocircuito de hasta 31,5 kA. Utilice FZRN25 cuando necesite protección contra cortocircuitos del transformador.

P2: ¿Qué significa “corriente de transferencia nominal” en FZRN25?
R: La corriente de transferencia (2000 A) es la corriente máxima que el interruptor de carga puede interrumpir cuando se activa el fusible. Por encima de este valor, el fusible interrumpe por sí solo el fallo. El FZRN25 de Anqiang Power garantiza una coordinación confiable.

P3: ¿Puedo instalar un operador eléctrico en FZN25/FZRN25?
R: Sí, ambos admiten funcionamiento eléctrico con CA/CC de 110 V o 220 V. Perfecto para control remoto y sistemas SCADA.

P4: ¿Cuál es la vida mecánica de estos interruptores de carga?
R: 10,000 operaciones en condiciones normales de servicio, gracias al interruptor de vacío sellado y al robusto mecanismo de resorte.

P5: ¿Proporcionan muestras antes del pedido al por mayor?
R: Absolutamente. Las muestras de preproducción están disponibles con un plazo de entrega de 7 a 10 días. También apoyamos las pruebas de testigos de fábrica.

📩 ¿Necesita una solución personalizada o una lista de precios?

Díganos su corriente nominal, tipo de operación (manual/eléctrica) y capacidad del transformador. Le responderemos dentro de las 24 horas.
