¿Cómo funciona un transformador de corriente de núcleo pasante?

Abstracto: A través de transformadores de corriente de núcleo.son dispositivos críticos en sistemas eléctricos, que permiten una medición de corriente precisa para monitoreo, protección y control. Este artículo explora sus principios de funcionamiento, ventajas, consideraciones de instalación y preocupaciones comunes de los clientes, ayudando a los ingenieros y administradores de instalaciones a tomar decisiones informadas.

Tabla de contenido

• ¿Qué es un transformador de corriente de núcleo pasante?
• Principio de funcionamiento de los transformadores de corriente de núcleo pasante
• Ventajas clave
• Consideraciones de instalación
• Aplicaciones típicas
• Problemas comunes y solución de problemas
• Preguntas frecuentes

¿Qué es un transformador de corriente de núcleo pasante?

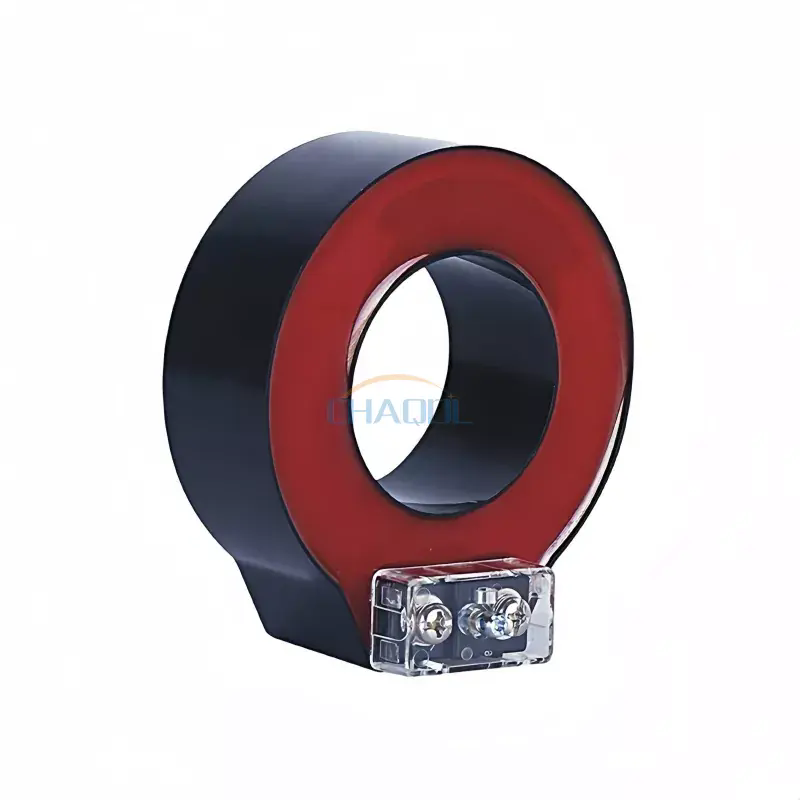

A A través del transformador de corriente de núcleo (TCCT)es un dispositivo eléctrico diseñado para medir corriente alterna (CA) produciendo una corriente reducida proporcional a la corriente en el circuito primario. A diferencia de los transformadores tipo ventana o de núcleo dividido, el conductor pasa directamente a través del núcleo del TCCT, lo que permite un diseño compacto y una medición precisa.

• El conductor primario pasa directamente a través del núcleo.
• El devanado secundario proporciona una corriente reducida para la medición.
• Se utiliza para relés de protección, medidores y sistemas de monitoreo.

Principio de funcionamiento de los transformadores de corriente de núcleo pasante

El TCCT opera basándose eninducción electromagnética. El conductor primario genera un campo magnético proporcional a la corriente que lo atraviesa. Este campo magnético induce una corriente en el devanado secundario, que luego puede medirse de forma segura mediante instrumentos sin exposición directa a alto voltaje.

Ventajas clave

• Diseño compacto:Se adapta fácilmente a instalaciones de aparamenta y paneles.
• Alta precisión:Mediciones confiables para relés de protección y dispositivos de medición.
• Durable:Construcción robusta para funcionamiento a largo plazo en entornos industriales.
• Fácil mantenimiento:Requiere un mantenimiento mínimo debido a su construcción simple.

Consideraciones de instalación

Una instalación adecuada garantiza un rendimiento óptimo de los TCCT. Los factores clave incluyen:

1. Asegúrese de que el conductor primario esté centrado a través del núcleo para evitar errores de medición.
2. Verifique que el cableado secundario y la polaridad sean correctos para obtener lecturas precisas.
3. Mantenga distancias de aislamiento adecuadas para evitar riesgos eléctricos.
4. Considere las condiciones ambientales: la temperatura, la humedad y la vibración pueden afectar el rendimiento.

Para guías de instalación específicas y recomendaciones de seguridad, Anqiang Power proporciona manuales detallados para cada modelo TCCT.

Aplicaciones típicas

• Medición de energía en instalaciones industriales y comerciales.
• Monitoreo de corriente para aparamenta y transformadores.
• Circuitos de relés de protección en subestaciones.
• Integración en sistemas SCADA para monitoreo remoto

Problemas comunes y solución de problemas

Incluso las TCCT de alta calidad pueden encontrar problemas operativos. Los problemas comunes incluyen:

• Salida de relación incorrecta:A menudo se debe a errores en el cableado secundario o a una selección incorrecta del núcleo.
• Calentamiento excesivo:Generalmente debido a una corriente primaria excesiva o a una ventilación deficiente.
• Saturación magnética:Puede distorsionar las mediciones en aplicaciones de alta corriente.
• Daño mecánico:Los golpes físicos o las vibraciones pueden afectar la alineación del núcleo.

La resolución de problemas generalmente implica verificar el cableado, verificar si hay daños en el aislamiento y confirmar que el dispositivo esté clasificado correctamente para la aplicación.

Preguntas frecuentes

• P: ¿Pueden los TCCT medir corrientes CA y CC?
  R: No, los transformadores de corriente de núcleo pasante están diseñados para mediciones de CA únicamente debido a que dependen de la inducción electromagnética.
• P: ¿Cómo selecciono el TCCT adecuado para mi aplicación?
  R: Considere la clasificación de corriente primaria, la clase de precisión, el nivel de aislamiento y las condiciones ambientales.
• P: ¿Los CT centrales no requieren mantenimiento?
  R: Requieren un mantenimiento mínimo, principalmente inspección para detectar daños físicos e integridad del cableado.
• P: ¿Qué hace que las TCCT de Anqiang Power sean diferentes?
  R: Anqiang Power enfatiza la fabricación de precisión, la durabilidad y el soporte para instalaciones complejas.

Los transformadores de corriente de núcleo son indispensables en los sistemas eléctricos modernos y brindan capacidades de medición, protección y monitoreo precisas. Al comprender sus principios, instalación y preocupaciones comunes, los ingenieros pueden garantizar un funcionamiento confiable en todas las aplicaciones.

Para transformadores de corriente de núcleo de alta calidad y soporte técnico personalizado, visitePoder Anqiangocontáctanospara discutir sus requisitos y obtener orientación experta.
