¿Qué es un transformador de corriente de núcleo pasante?
Un transformador de corriente de núcleo pasante es un transformador de instrumentos eléctricos diseñado para convertir una corriente primaria alta en una corriente secundaria estandarizada más baja que puede ser utilizada de manera segura por instrumentos de medición, medidores y relés de protección. En lugar de conectar el circuito de medición directamente al conductor de alta corriente, el cable primario o barra colectora pasa a través del núcleo del transformador.

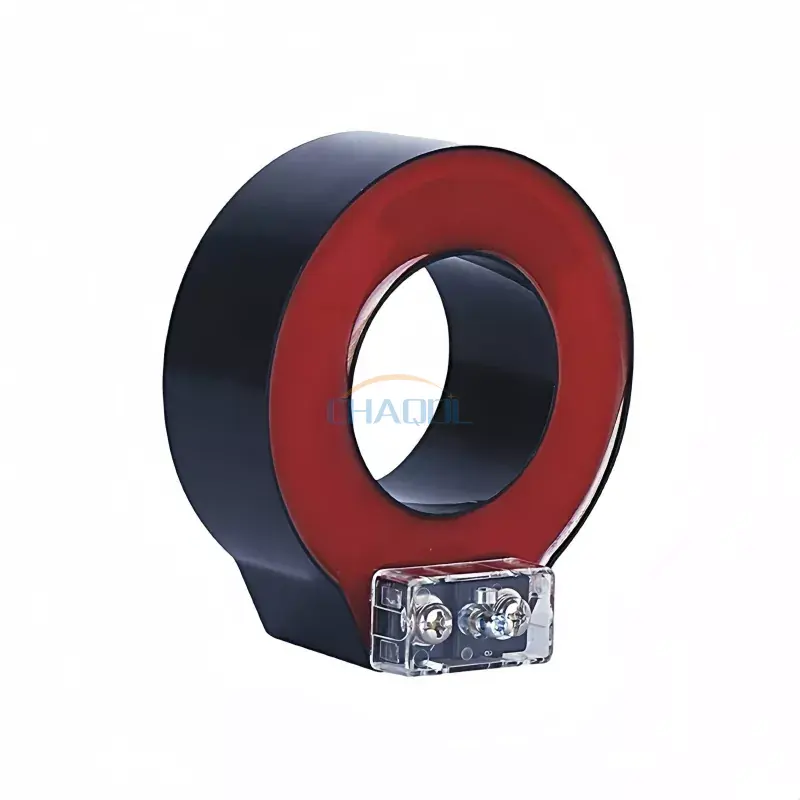

La serie LMZC-10 de Anqiang Power está diseñada para sistemas de alimentación de CA con voltajes de funcionamiento inferiores a 35 kV. Se puede configurar para aplicaciones que involucran niveles de voltaje como 10 kV, 24 kV y 35 kV según los requisitos del proyecto. Su estructura es adecuada para aplicaciones donde el muestreo de corriente, la medición y la protección de relés confiables son esenciales.
A diferencia de un transformador convencional que puede tener un devanado primario dedicado, un diseño de núcleo pasante utiliza el conductor que pasa a través del núcleo como vuelta primaria. Esta construcción puede proporcionar una solución compacta para equipos de distribución eléctrica y al mismo tiempo simplificar la integración en sistemas adecuados.
¿Cómo funciona un transformador de corriente de núcleo pasante?
El principio de funcionamiento se basa en la inducción electromagnética. Cuando la corriente alterna fluye a través del conductor primario, genera un campo magnético alrededor del conductor. El flujo magnético pasa a través del núcleo del transformador e induce una corriente proporcional en el devanado secundario.
La corriente secundaria resultante normalmente está estandarizada para su conexión a equipos de medición o protección. Para el LMZC-10, las opciones de corriente secundaria incluyen 5A y 1A, según la configuración seleccionada.
El proceso operativo básico se puede resumir de la siguiente manera:
- El cable primario o barra colectora transporta la corriente del sistema.
- El conductor primario pasa a través del núcleo magnético.
- La corriente alterna crea un flujo magnético dentro del núcleo.
- El devanado secundario responde al flujo magnético.
- Se entrega una corriente secundaria reducida al circuito de medición o protección.
- El equipo conectado utiliza la señal para funciones de monitoreo, medición o protección.
Esta disposición separa el circuito de medición del conductor de alimentación principal, lo que hace que el monitoreo de corriente sea más práctico en muchas aplicaciones de distribución.
¿Qué es el diseño estructural?
La construcción del transformador tiene una influencia directa en la estabilidad de la medición, el rendimiento del aislamiento, la resistencia ambiental y la vida útil. El LMZC-10 utiliza un núcleo de acero al silicio toroidal combinado con aislamiento de fundición de resina epoxi.
Núcleo y circuito magnético
El núcleo toroidal de acero al silicio proporciona la ruta magnética necesaria para la inducción electromagnética. Un circuito magnético diseñado correctamente ayuda a mantener características estables de transformación de corriente y respalda un rendimiento de medición confiable.
Conductor primario
El conductor primario que pasa a través del núcleo funciona como un devanado primario de una sola vuelta. Esta disposición permite que el transformador mida la corriente que fluye a través de un cable o barra colectora existente sin requerir un devanado primario convencional de múltiples vueltas.
Devanado secundario
El devanado secundario utiliza alambre de cobre de alta conductividad para producir una corriente de salida estable para los medidores y dispositivos de protección conectados. El circuito secundario debe estar conectado y manipulado correctamente de acuerdo con el diseño del equipo y los procedimientos de seguridad eléctrica aplicables.
Aislamiento y Vivienda
El producto utiliza aislamiento de resina epoxi y una carcasa de ABS retardante de llama. Una cubierta de terminal transparente sellada también está diseñada para mejorar la visibilidad alrededor del área de conexión y al mismo tiempo permitir trabajos de cableado y mantenimiento más seguros.
¿Qué parámetros técnicos son más importantes?
La elección de un transformador de corriente requiere algo más que simplemente igualar la corriente nominal. Los ingenieros deben evaluar juntos el sistema eléctrico, el propósito de la medición, las dimensiones de la instalación, los requisitos de precisión y los requisitos de protección.
| Parámetro | Referencia LMZC-10 | Por qué es importante |
|---|---|---|
| Modelo de producto | LMZC-10 | Identifica la configuración del producto aplicable. |
| Frecuencia nominal | 50/60Hz | Coincide con las frecuencias comunes del sistema de alimentación de CA |
| corriente secundaria | 1A / 5A | Determina la compatibilidad con el equipo conectado. |
| Material | ABS ignífugo | Soporta protección mecánica y seguridad eléctrica. |
| Centro | Acero al silicio toroidal | Proporciona el camino magnético para la transformación actual. |
| Aislamiento | Fundición de resina epoxi | Mejora el aislamiento y la resistencia ambiental. |
| Voltaje del sistema aplicable | Por debajo de 35 kV | Define el rango de aplicación eléctrica previsto. |
También se deben considerar cuidadosamente la clase de precisión y la carga nominal. Diferentes aplicaciones pueden requerir un transformador de corriente de medición, un transformador de corriente de protección o una configuración de doble devanado. El rango de corriente primaria requerido debe adaptarse a las condiciones de funcionamiento reales en lugar de seleccionarse únicamente a partir de la corriente máxima posible.
¿Dónde se utiliza un transformador de corriente de núcleo pasante?
La estructura compacta y la disposición directa del conductor a través del núcleo hacen que este tipo de transformador sea adecuado para una variedad de aplicaciones de protección y medición eléctrica.
- Gabinetes de distribución de energía:Admite medición y monitoreo de corriente dentro de equipos de distribución.
- Paneles de medida:Proporciona señales de corriente para sistemas de medición eléctrica.
- Aparamenta de media tensión:Se puede integrar en configuraciones adecuadas de GIS, RMU y aparamenta.
- Subestaciones:Admite funciones de muestreo de corriente y protección de relés.
- Automatización industrial:Permite el monitoreo eléctrico dentro de sistemas de control de energía industriales.
- Sistemas de energías renovables:Puede admitir monitoreo de corriente cuando el diseño eléctrico y las especificaciones del transformador sean compatibles.
- Proyectos de modernización:Una configuración adecuada de núcleo dividido puede simplificar la instalación alrededor de conductores existentes cuando el diseño del sistema lo permita.
Para trabajos de modernización, las condiciones de instalación deben evaluarse antes de la selección. La ventana del núcleo, el tamaño del conductor, la corriente nominal, los requisitos de aislamiento y el espacio de instalación disponible deben corresponderse con el sistema real.
¿Cuáles son las principales ventajas de rendimiento?
Integración compacta
La estructura tipo anillo permite que el conductor primario pase a través del núcleo, creando una disposición de medición compacta para gabinetes eléctricos y aparamenta.
Medición de corriente estable
El núcleo toroidal de acero al silicio y el devanado secundario de cobre están diseñados para proporcionar características estables de transformación de corriente para aplicaciones de medición y protección.
Protección de aislamiento
La fundición de resina epoxi proporciona aislamiento eléctrico y contribuye a la resistencia contra la humedad, el polvo y las tensiones ambientales mecánicas.
Aplicación flexible
La serie se puede configurar para diferentes rangos de corriente primaria y requisitos de precisión. Por lo tanto, la selección del producto puede basarse en si la aplicación se centra en medición, protección o funciones combinadas.
Complejidad de instalación reducida
Cuando la configuración aplicable del transformador y las condiciones del sistema lo permitan, una disposición de núcleo pasante o de núcleo dividido puede reducir el trabajo requerido para integrar la medición de corriente en la infraestructura eléctrica existente.
¿Cómo se debe seleccionar el modelo correcto?
Un proceso de selección confiable comienza con el sistema eléctrico y no con la apariencia física del transformador. Antes de realizar un pedido, los ingenieros y los equipos de compras deben confirmar la siguiente información:
- Corriente primaria:Determine la corriente de funcionamiento nominal y esperada del conductor.
- Tensión del sistema:Confirme que el transformador sea apropiado para el nivel de voltaje previsto.
- Frecuencia:Verifique si la aplicación utiliza una operación de 50 Hz o 60 Hz.
- Salida secundaria:Seleccione 1A o 5A según el medidor, relé o equipo de monitoreo conectado.
- Clase de precisión:Defina el requisito de precisión según si el transformador se utiliza para medición, medición o protección.
- Carga:Verifique la clasificación VA requerida del circuito secundario.
- Ventana principal:Asegúrese de que el cable primario o la barra colectora puedan pasar físicamente a través del núcleo.
- Entorno de instalación:Confirme las condiciones interiores/exteriores, la temperatura, la humedad, la contaminación y la protección disponible del recinto.
Para proyectos eléctricos más grandes, estos parámetros deben revisarse junto con el diseño completo de protección y medición. Un transformador de corriente correctamente seleccionado ayuda a evitar incompatibilidades entre el transformador y el equipo de monitoreo aguas abajo.
¿Qué prácticas de instalación se deben seguir?
La instalación correcta es esencial tanto para la seguridad eléctrica como para el rendimiento de las mediciones. El conductor primario debe pasar por el centro del núcleo según lo especificado en el diseño del producto, lo que ayuda a mantener la distribución del flujo magnético prevista.
- Confirme la clasificación del transformador antes de la instalación.
- Compruebe que el conductor primario encaje correctamente a través de la ventana central.
- Mantenga el conductor posicionado apropiadamente dentro del núcleo.
- Asegúrese de que los terminales secundarios estén conectados correctamente.
- Siga los requisitos aplicables para la conexión a tierra secundaria.
- No opere un circuito secundario de transformador de corriente en una condición de circuito abierto insegura.
- Utilice accesorios de montaje aislados adecuados cuando sea necesario.
- Inspeccione los terminales y el aislamiento durante el mantenimiento programado.
La instalación eléctrica siempre debe ser realizada por personal calificado siguiendo las regulaciones locales aplicables, los planos del sistema y las instrucciones del fabricante.
Preguntas frecuentes
¿Cuál es el propósito principal de un transformador de corriente de núcleo pasante?
Su propósito principal es transformar una corriente alterna alta en una corriente secundaria más baja que pueda usarse para medición, medición, monitoreo y protección de relés.
¿Qué opciones de corriente secundaria están disponibles para el LMZC-10?
La información del producto LMZC-10 enumera opciones de corriente secundaria de 1A y 5A. La opción adecuada depende de los requisitos del equipo de medición o protección conectado.
¿Para qué rango de voltaje está diseñado el transformador?
El LMZC-10 está diseñado para sistemas de alimentación de CA con voltajes operativos inferiores a 35 kV, con personalización disponible para aplicaciones como 10 kV, 24 kV y 35 kV según los requisitos del proyecto.
¿Se puede utilizar un diseño de núcleo pasante para aplicaciones de modernización?
Sí. Una configuración adecuada de núcleo pasante o de núcleo dividido puede ser útil para proyectos de modernización y mantenimiento porque el conductor primario puede pasar a través del transformador sin requerir un devanado primario dedicado convencional. La viabilidad real de la instalación depende de la configuración específica del sistema.
¿Qué materiales se utilizan en la construcción del LMZC-10?
El transformador utiliza un núcleo de acero de silicio toroidal, un devanado secundario de cobre de alta conductividad, aislamiento de fundición de resina epoxi y una carcasa de ABS retardante de llama.
¿El producto es apto para instalación en exteriores?
La información del producto a la que se hace referencia describe principalmente aplicaciones en interiores. Por lo tanto, el uso en exteriores debe evaluarse según el recinto, las condiciones ambientales, los requisitos de aislamiento y la configuración específica del proyecto.
Conclusión
Un transformador de corriente de núcleo pasante ofrece un enfoque práctico para la medición y protección de corriente en sistemas de distribución de energía mediante el uso del cable primario o barra colectora como conductor primario a través del núcleo magnético. Para aplicaciones que involucran aparamenta, gabinetes de distribución, paneles de medición, subestaciones y sistemas de energía industrial, es esencial hacer coincidir cuidadosamente la corriente primaria, el voltaje, la frecuencia, la salida secundaria, la precisión, la carga y las dimensiones de instalación.
El LMZC-10 de Anqiang Power combina un núcleo de acero de silicio toroidal, un devanado secundario de cobre, aislamiento de resina epoxi y una carcasa compacta para aplicaciones que requieren protección y muestreo de corriente confiable. Si está seleccionando un transformador de corriente para una instalación nueva, un proyecto de modernización o un sistema de distribución de energía personalizado, revise las especificaciones del transformador de corriente de núcleo pasante ycontáctanoscon su corriente nominal, nivel de voltaje, clase de precisión, corriente secundaria y requisitos de instalación para discutir una solución adecuada.
