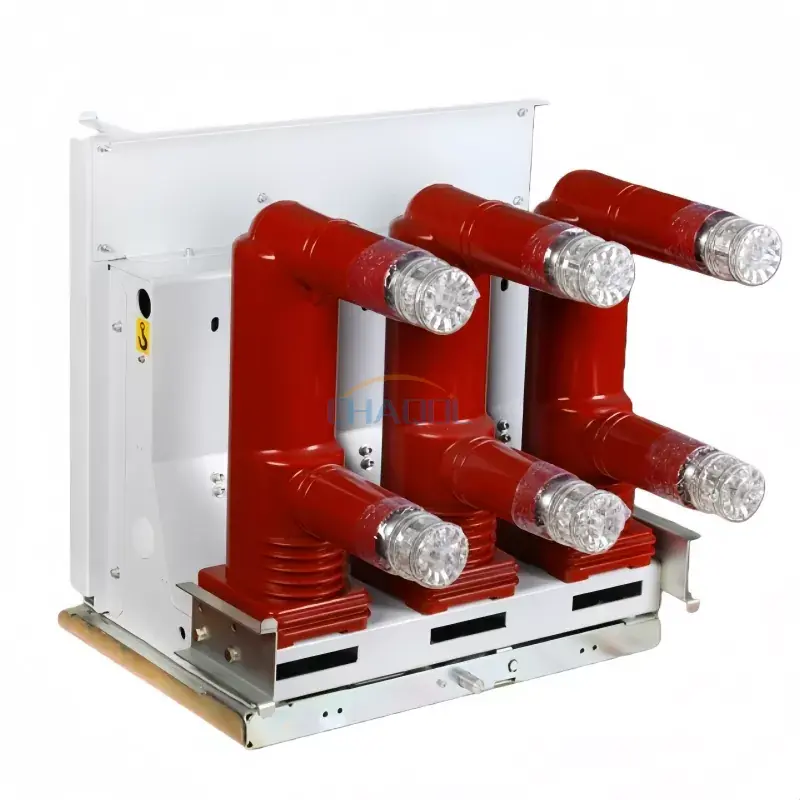

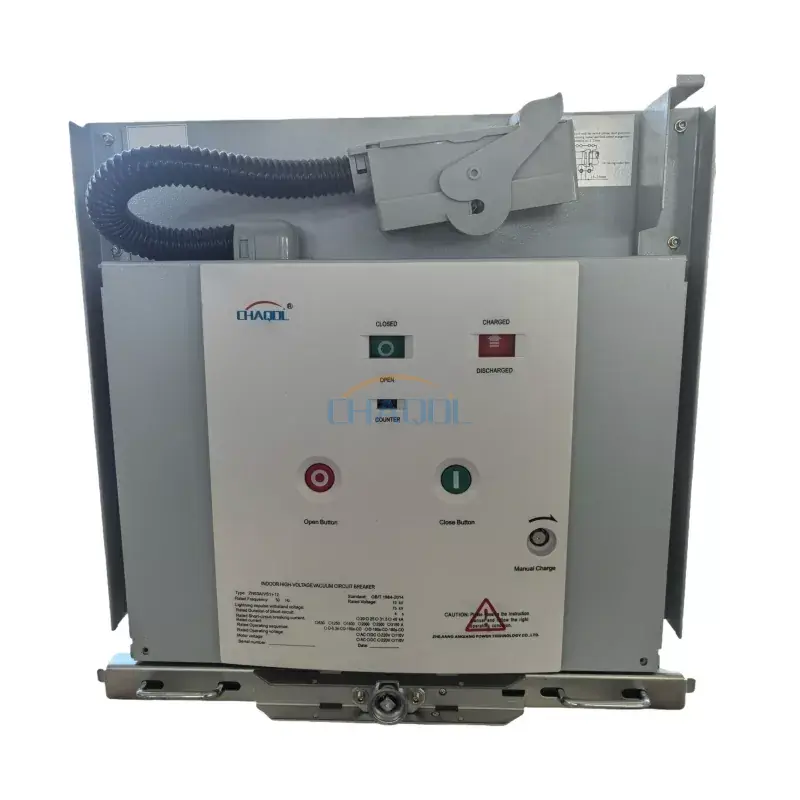

ElDisyuntor interior extraíble de 12 kV(Modelo: ZN63(VS1)-12) es un disyuntor en vacío de media tensión y alto rendimiento diseñado para sistemas de distribución de energía trifásicos de CA de 50 Hz. Cuenta con un mecanismo operativo integrado y un cuerpo de interruptor, lo que proporciona una estructura compacta, un excelente rendimiento de conmutación y una larga vida útil. El disyuntor se puede instalar como una unidad extraíble y es totalmente compatible con KYN28 y otros sistemas de aparamenta de media tensión.
Diseñado con tecnología avanzada de interrupción de vacío, elDisyuntor interior extraíble de 12 kVOfrece protección confiable contra sobrecargas y cortocircuitos al mismo tiempo que admite operaciones de conmutación frecuentes. Se utiliza ampliamente en subestaciones, instalaciones industriales, edificios comerciales, plantas de energía, operaciones mineras y proyectos de infraestructura donde se requiere una protección confiable de media tensión.
| Tensión nominal | 12 kV/17,5 kV |
| Frecuencia nominal | 50Hz |
| Tensión nominal soportada por impulso de relámpago | 75kV |
| Tensión soportada de frecuencia eléctrica (1 min) | 42kV |
| Corriente nominal | 630A / 1250A |
| Corriente de ruptura nominal de cortocircuito | 20kA/25kA |
| Corriente nominal de cierre de cortocircuito | 50kA/63kA |
| Corriente nominal de resistencia de corta duración | 20kA/4s |
| Operaciones de interrupción de cortocircuitos | 30 veces |
| Vida mecánica | 10.000 operaciones |
| Voltaje de almacenamiento de energía | 220 V CA/110 V CA/220 V CC/110 V CC |
| Hora de cierre | 35-70 ms |
| Hora de apertura | 20-50 ms |
| Velocidad promedio de cierre | 0,5–0,8 m/s |
| Velocidad media de apertura | 0,9–1,2 m/s |
| Brecha de contacto | 11±1mm |
| Contacto Sobreviaje | 3,5 ± 0,5 mm |
| Tiempo de rebote de contacto | ≤2ms |

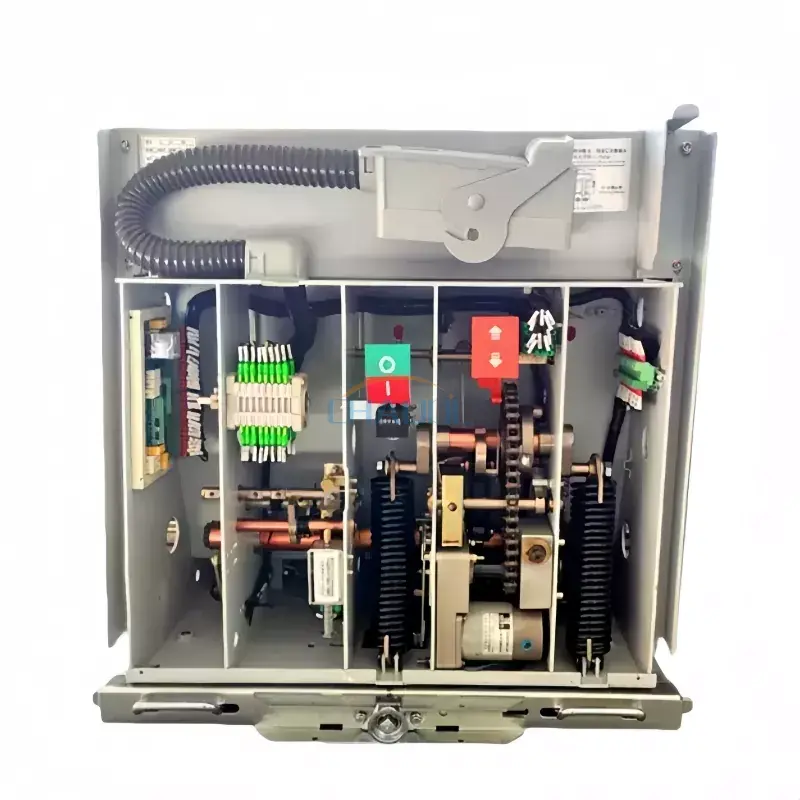

El interruptor adopta una estructura modular que integra el mecanismo operativo con el interruptor en vacío, lo que reduce el espacio de instalación y mejora la estabilidad operativa. El interruptor de vacío sellado elimina eficazmente el mantenimiento relacionado con el arco y ofrece un excelente rendimiento de aislamiento durante toda su vida útil.
Su diseño extraíble permite un reemplazo rápido y un mantenimiento conveniente sin afectar todo el conjunto del tablero, lo que ayuda a reducir el tiempo de inactividad y los costos de mantenimiento en los sistemas de distribución de media tensión.
ElDisyuntor interior extraíble de 12 kVSe aplica ampliamente en sistemas eléctricos de media tensión que requieren protección confiable y operaciones de conmutación frecuentes.
¿Qué es un disyuntor interior extraíble de 12 kV?
Es un disyuntor de vacío de media tensión diseñado para proteger y controlar equipos eléctricos interrumpiendo corrientes de sobrecarga y cortocircuito en sistemas de distribución de energía interiores.
¿Se puede utilizar este disyuntor con tablero KYN28?
Sí. Es totalmente compatible con la aparamenta blindada KYN28 y otros sistemas de aparamenta de media tensión similares.
¿Cuáles son las ventajas del diseño extraíble?
La estructura extraíble permite un reemplazo rápido, un mantenimiento más sencillo, un tiempo de inactividad reducido y una seguridad operativa mejorada en comparación con los interruptores de montaje fijo.
¿Es este disyuntor adecuado para cambios frecuentes?
Sí. Con una vida mecánica de hasta 10 000 operaciones y una tecnología duradera de interruptor en vacío, está diseñado para aplicaciones que requieren conmutación frecuente.
¿Qué industrias utilizan comúnmente este producto?
Se utiliza ampliamente en subestaciones, plantas de energía, instalaciones industriales, minería, metalurgia, procesamiento químico, proyectos de infraestructura y sistemas comerciales de distribución de energía.
