Disyuntor de vacío de montaje lateral de 24 kV

ElDisyuntor de vacío de montaje lateral de 24 kV(Modelo: ZN63A (VS1)-24) es un disyuntor interior de media tensión de alto rendimiento diseñado para sistemas de alimentación trifásicos de CA de 50 Hz con una tensión nominal de 24 kV. Integra el mecanismo operativo y el interruptor de vacío en una estructura compacta, proporcionando protección, conmutación y control confiables para subestaciones, plantas de energía, instalaciones industriales y sistemas de distribución de energía. El disyuntor está disponible en versiones de montaje fijo y extraíble para adaptarse a diversas configuraciones de aparamenta.

Con tecnología avanzada de interrupción de vacío, alta resistencia mecánica y bajos requisitos de mantenimiento, este disyuntor es ideal para aplicaciones que involucran operaciones de conmutación frecuentes. Se utiliza ampliamente en metalurgia, minería, plantas químicas, industrias del carbón, subestaciones de servicios públicos y proyectos de energía renovable donde la distribución de energía segura y confiable es esencial.

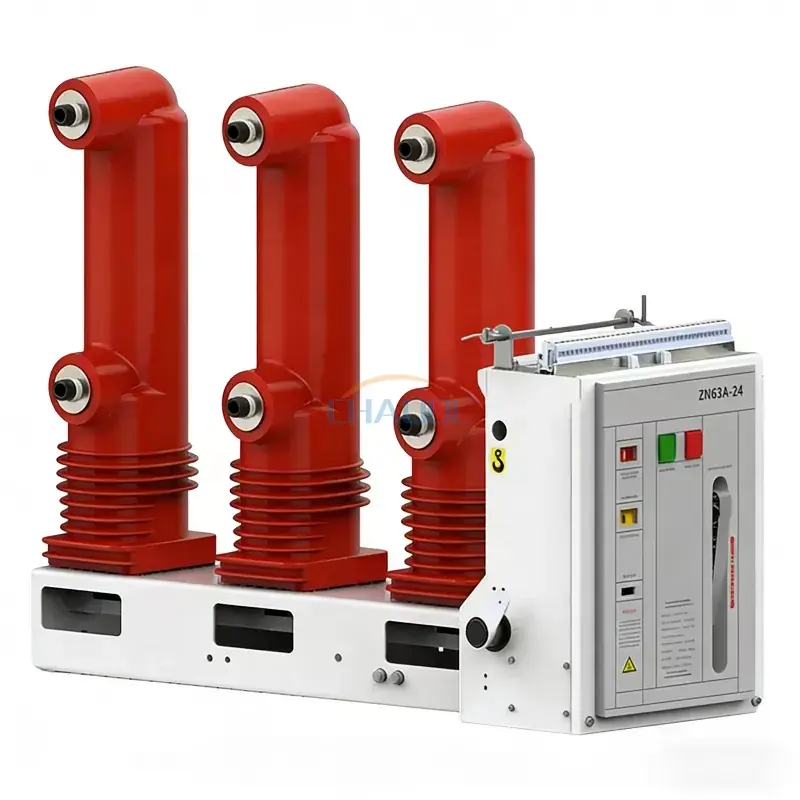

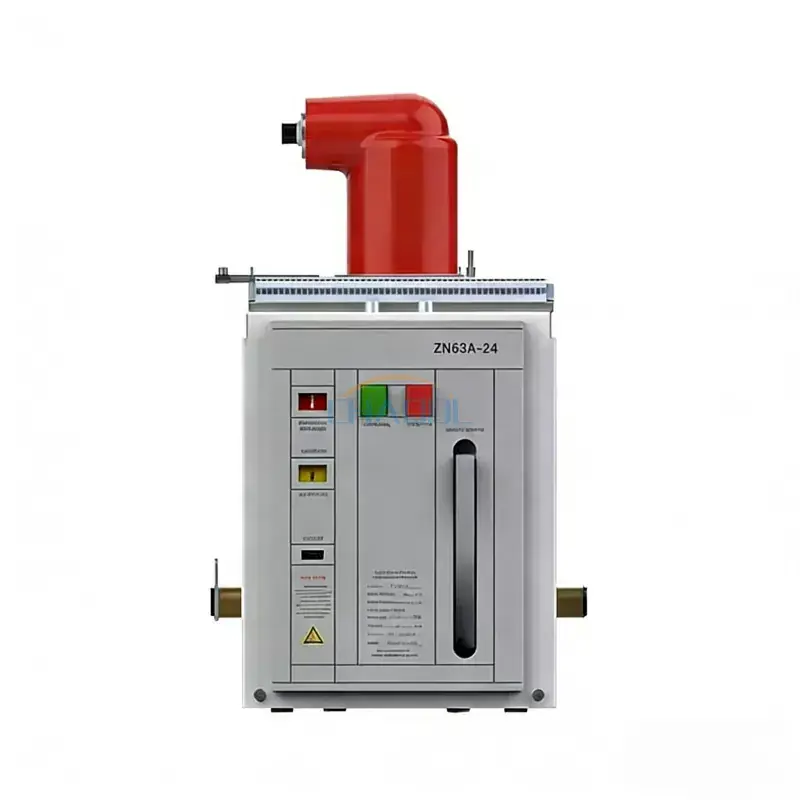

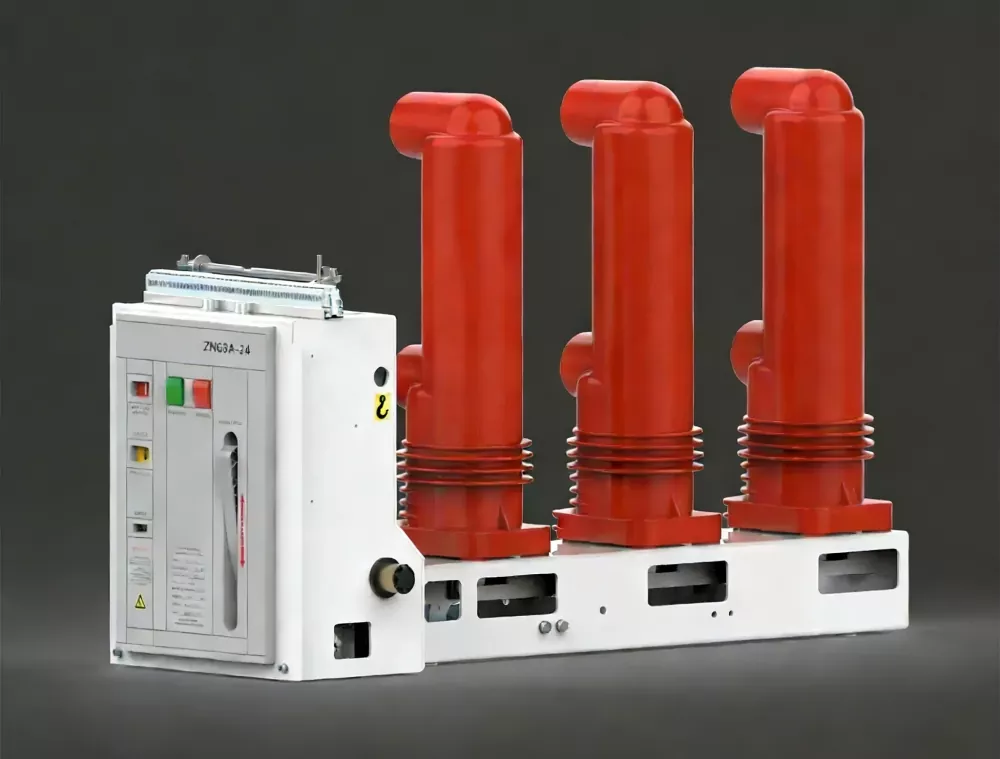

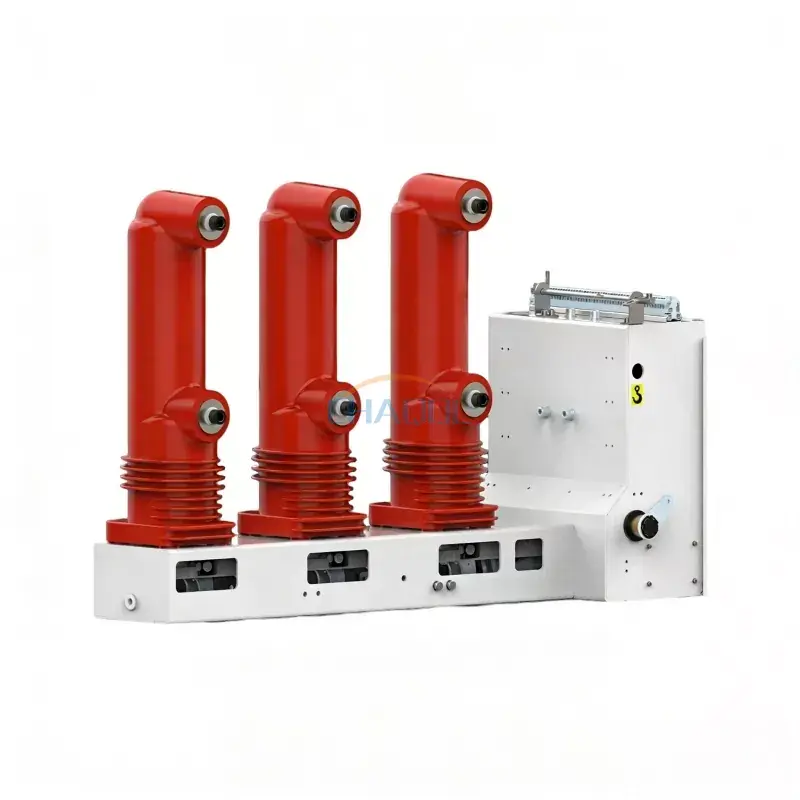

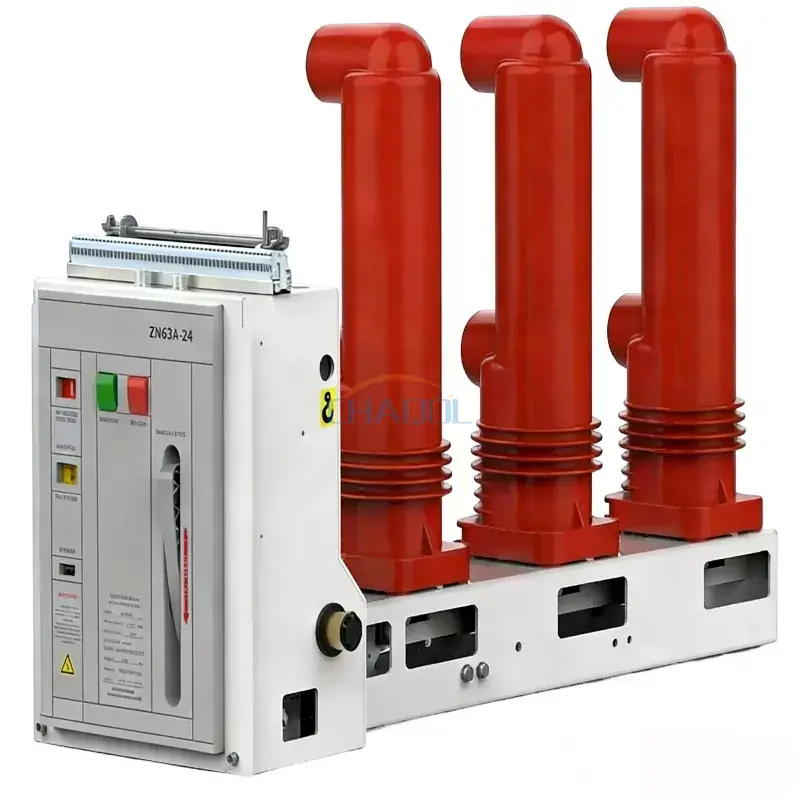

Apariencia del producto

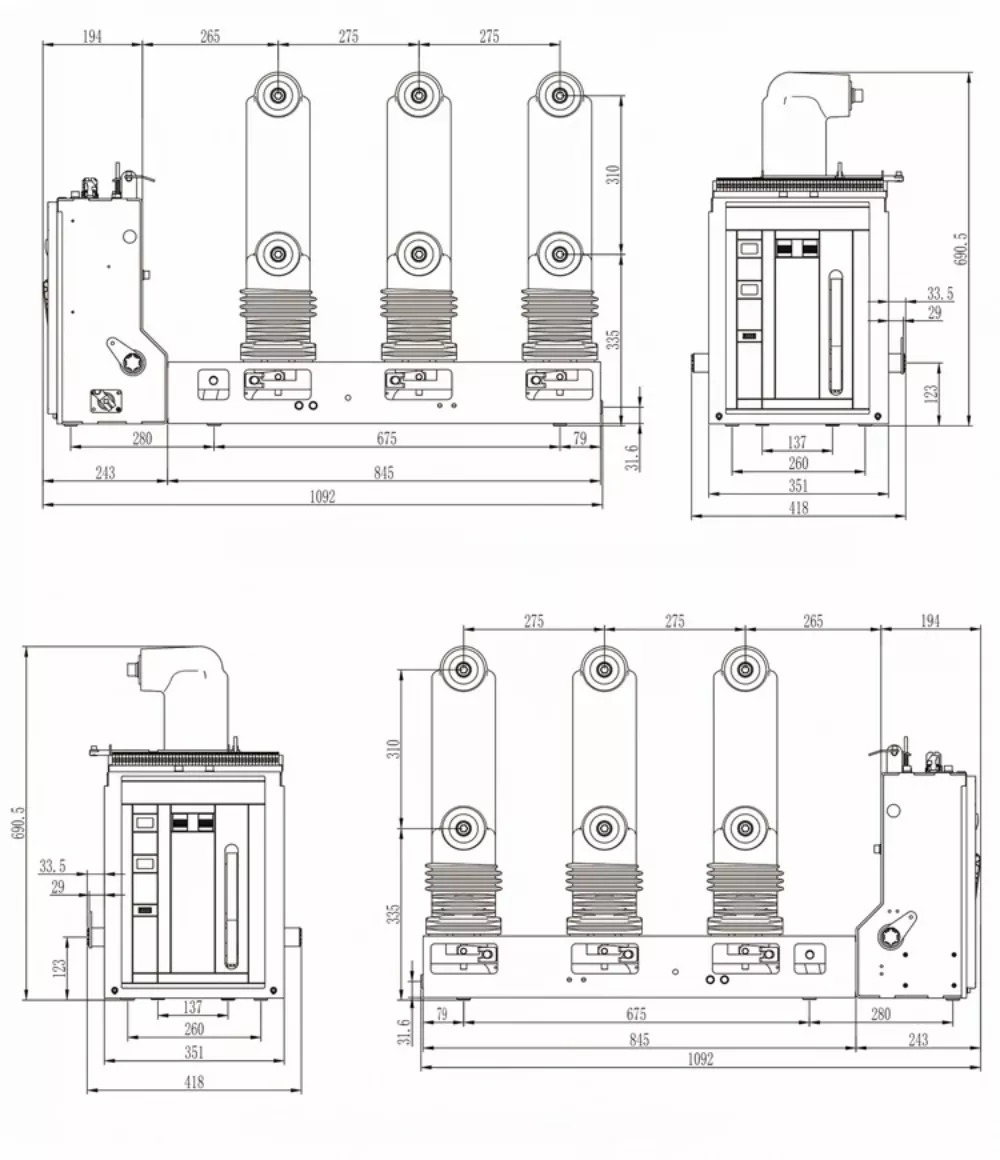

Diagrama de dimensiones

Identificación del modelo

• 1 – Corriente nominal de corte en cortocircuito (kA)
• 2 – Corriente nominal (A)
• 3 – Mecanismo operativo
• 4 – Tensión nominal (kV)
• 5 – Serie de diseño
• 6 – Disyuntor de vacío interior

Características del producto

• Mecanismo operativo integrado de montaje lateral con diseño compacto y transmisión confiable.
• El interruptor en vacío de alto rendimiento con contactos de cobre-cromo garantiza una excelente capacidad de extinción del arco y una vida eléctrica prolongada.
• El mecanismo de operación de resorte dispuesto horizontalmente admite carga manual y motorizada.
• ElDisyuntor de vacío de montaje lateral de 24 kVSe puede instalar como tipo fijo o extraíble para adaptarse a diferentes sistemas de aparamenta.
• Alta resistencia de aislamiento dieléctrico, corte de corriente baja y excelente rendimiento de interrupción de cortocircuito.
• El aislamiento de epoxi sólido proporciona una excelente resistencia a la humedad, la radiación ultravioleta, los cambios de temperatura, el envejecimiento y la contaminación.
• Vida mecánica de hasta 10.000 operaciones, lo que lo hace adecuado para aplicaciones de conmutación frecuente.
• Admite relés de protección inteligentes y sistemas de automatización de subestaciones.

Parámetros técnicos

Diseño Estructural

El disyuntor adopta una estructura de polos trifásicos equipada con un interruptor de vacío de vidrio o cerámica con sellado central. Los contactos de cobre-cromo y la tecnología de campo magnético longitudinal reducen eficazmente la erosión de los contactos al tiempo que mejoran la recuperación dieléctrica y la interrupción del rendimiento. El mecanismo operativo de resorte integrado ofrece operaciones de apertura y cierre estables con un mantenimiento mínimo durante toda su vida útil.

Dependiendo de los requisitos de la aplicación, los postes se pueden fabricar con aislamiento de resina epoxi de alta resistencia o aislamiento recubierto de caucho de silicona, lo que proporciona una resistencia superior a la humedad, la condensación, la exposición a los rayos UV y los entornos industriales hostiles.

Aplicaciones

ElDisyuntor de vacío de montaje lateral de 24 kVse usa ampliamente en sistemas de distribución de media tensión que requieren protección confiable, operación frecuente y larga vida útil.

• Plantas de energía
• Subestaciones electricas
• Sistemas de distribución de energía industrial.
• Operaciones mineras
• Plantas metalúrgicas
• Instalaciones de procesamiento químico
• industria del carbón
• Proyectos de energías renovables
• Redes eléctricas comerciales y municipales.
• Subestaciones inteligentes y sistemas de automatización.

Entorno operativo

• Temperatura ambiente: -15°C a +40°C
• Altitud de instalación: hasta 1000 m (altitudes más altas disponibles bajo petición)
• Intensidad sísmica máxima: 8 grados
• Humedad relativa: Promedio diario ≤95%, promedio mensual ≤90%
• Adecuado para ambientes libres de riesgos de incendio, riesgos de explosión, contaminación severa, gases corrosivos y vibración excesiva.

Principio de funcionamiento

ElDisyuntor de vacío de montaje lateral de 24 kVutiliza un interruptor de vacío sellado como medio de extinción del arco. Cuando se producen corrientes de falla, los contactos se separan rápidamente y la cámara de vacío extingue el arco eléctrico casi instantáneamente, proporcionando un rápido aislamiento de fallas con un desgaste mínimo de los contactos. Combinado con el mecanismo operativo de resorte, el disyuntor ofrece un rendimiento de conmutación confiable, alta capacidad de interrupción y estabilidad operativa a largo plazo.

¿Por qué elegir este disyuntor de vacío?

• Diseño compacto integrado de montaje lateral
• Larga vida útil eléctrica y mecánica
• Construcción de fácil mantenimiento
• Excelente rendimiento de aislamiento
• Operación confiable bajo condiciones de conmutación frecuentes
• Adecuado para cuadros fijos y extraíbles.
• Compatible con sistemas inteligentes de protección y automatización.

Preguntas frecuentes

¿Para qué se utiliza un disyuntor de vacío de montaje lateral de 24 kV?

Se utiliza para conmutar, proteger y controlar equipos eléctricos de media tensión en subestaciones, plantas industriales, sistemas de distribución de servicios públicos y redes eléctricas comerciales.

¿Cuáles son las ventajas de un disyuntor de vacío?

Los disyuntores de vacío brindan una excelente interrupción del arco, bajos requisitos de mantenimiento, larga vida útil, alta confiabilidad operativa y operación respetuosa con el medio ambiente sin aceite ni gas SF6.

¿Se puede instalar este disyuntor en un cuadro extraíble?

Sí. Está disponible en configuraciones de montaje fijo y extraíble, lo que permite una integración flexible en varios conjuntos de aparamenta.

¿Qué industrias utilizan comúnmente este producto?

Se utiliza ampliamente en generación de energía, subestaciones, metalurgia, minería, procesamiento químico, industrias del carbón, instalaciones de energía renovable y sistemas de distribución de energía industrial.
