Interruptor de desconexión exterior de 12 KV

Interruptor de desconexión exterior de 12 KVestá diseñado para un aislamiento confiable de sistemas de energía de media tensión en condiciones sin carga. Adopta una estructura vertical de corte único con rendimiento mecánico estable y una distancia de apertura clara, lo que garantiza un mantenimiento e inspección seguros de líneas de distribución y subestaciones.

Esta serie de seccionadores para exteriores se utiliza ampliamente en redes eléctricas de 10 kV a 15 kV. La estructura integra un marco de base rígido, aisladores de soporte de alta resistencia y un sistema de cuchillas conductoras tipo cuchillo. Con un mecanismo de autobloqueo reforzado, garantiza un funcionamiento estable incluso con fuertes vientos, contaminación y fluctuaciones de temperatura.

Ventajas estructurales

• Diseño de apertura vertical de apertura única con acción mecánica clara
• Sistema de contacto con interruptor de cuchilla para una separación eléctrica confiable
• Estructura autoblocante para evitar operaciones accidentales.
• Diseño de aislamiento anticontaminación para entornos exteriores hostiles.
• Configuraciones opcionales para diferentes clasificaciones actuales y necesidades de instalación.

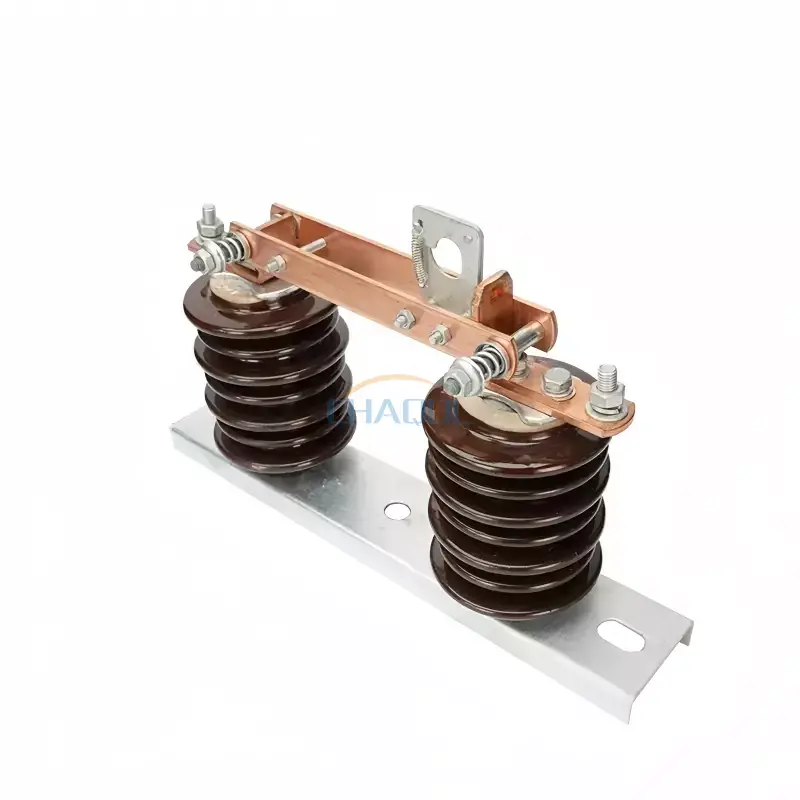

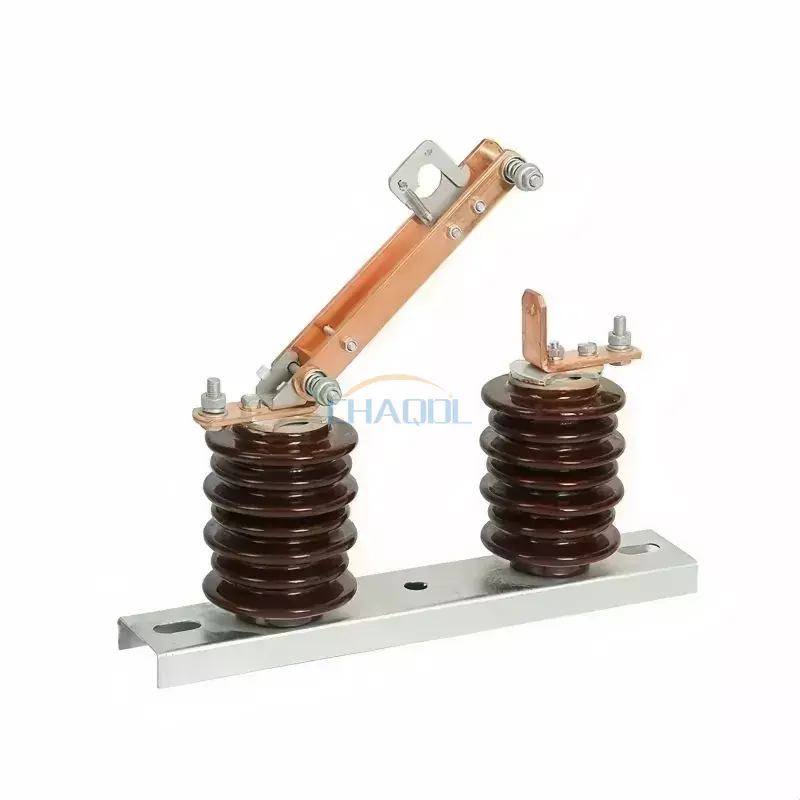

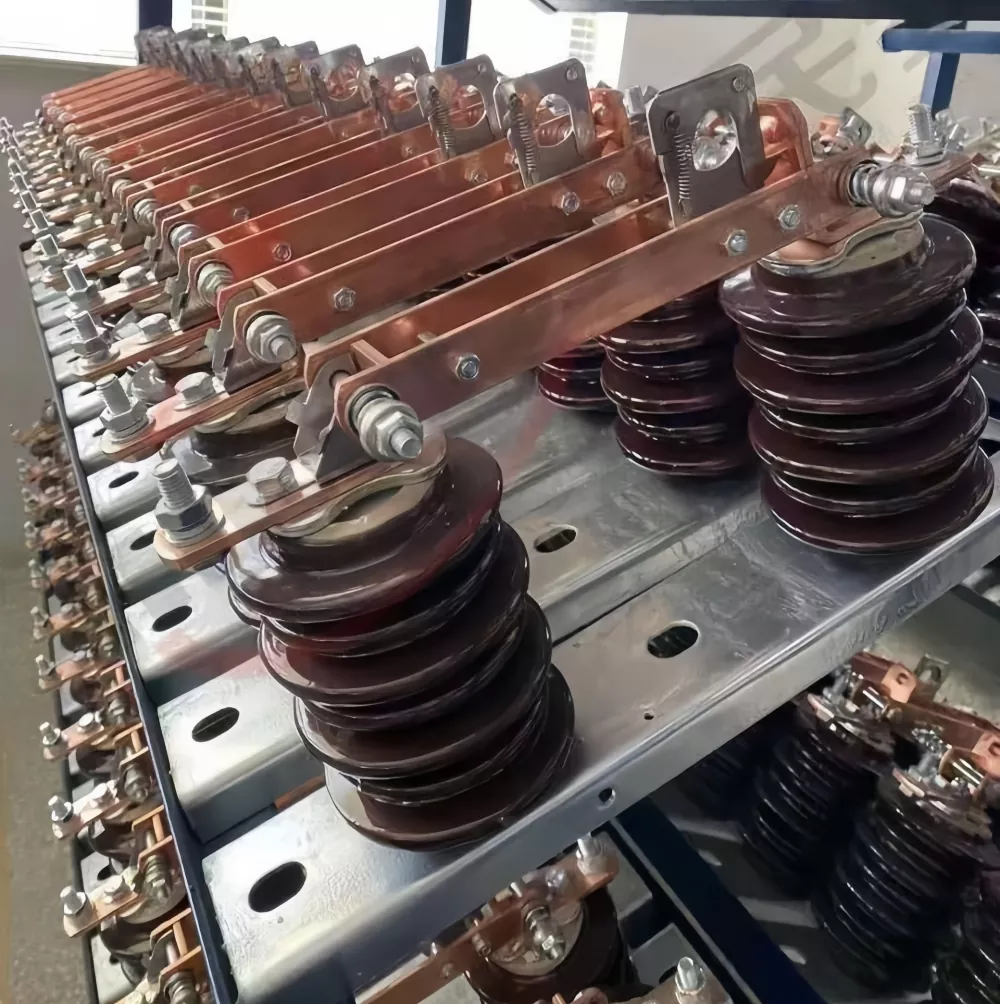

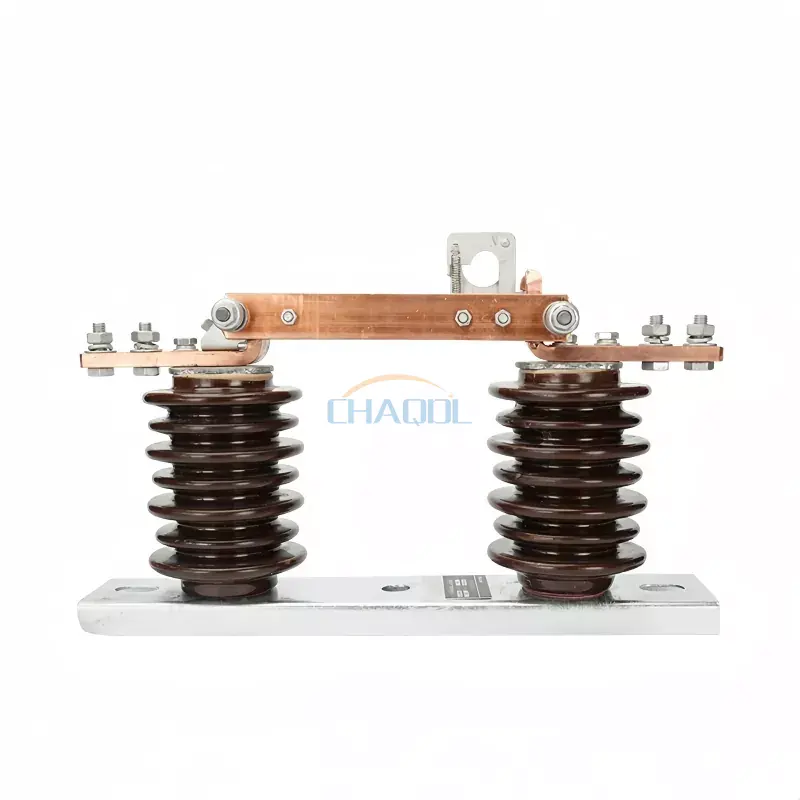

Fotos del producto

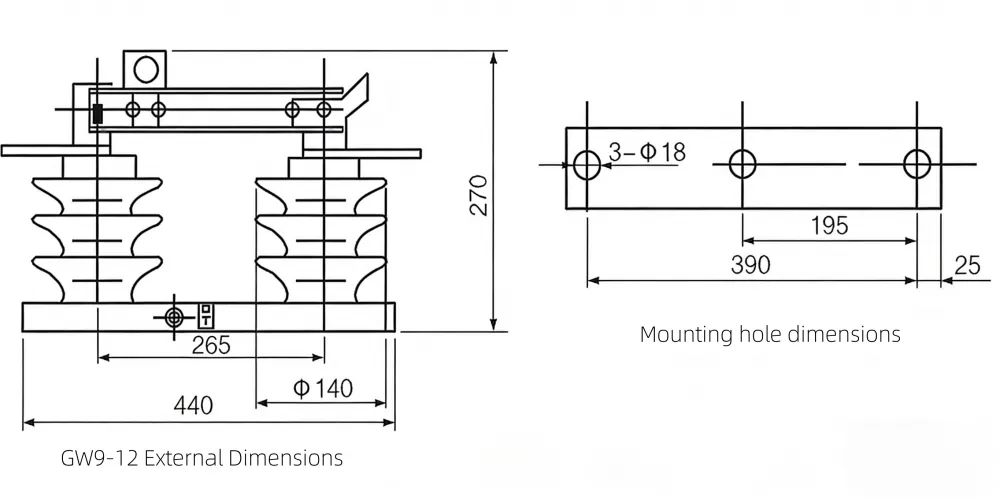

Diagrama de dimensiones del producto

Parámetros técnicos

Principio de funcionamiento

El mecanismo operativo de esteInterruptor de desconexión exterior de 12 KVSe basa en un gancho aislante manual. Durante la operación, el gancho se acopla al dispositivo de bloqueo, impulsando el eje giratorio y la hoja conductora. Al abrir, se libera el mecanismo de autobloqueo, lo que permite que la hoja gire hasta una posición completamente aislada. Durante el cierre, el mecanismo se vuelve a acoplar y bloquear automáticamente, lo que garantiza una presión de contacto estable y una continuidad eléctrica segura cuando sea necesario.

El diseño garantiza una separación clara entre los estados activos y aislados, lo que reduce el riesgo operativo y mejora la seguridad del mantenimiento para los operadores de distribución.

Escenarios de aplicación

• Redes de distribución de 10kV y 15kV
• Subestaciones urbanas y rurales
• Sistemas de aislamiento de energía industrial.
• Secciones de mantenimiento de líneas aéreas
• Puntos de conexión a red de energías renovables

Comparación con productos similares

Preguntas frecuentes

1. ¿Cuál es la función principal de este interruptor de desconexión?

Se utiliza para aislar circuitos eléctricos en sistemas de energía de 10 kV a 15 kV cuando hay voltaje pero no hay corriente de carga, lo que garantiza un mantenimiento e inspección seguros de equipos y líneas de transmisión.

2. ¿Se puede operar el interruptor de desconexión exterior de 12 KV bajo carga?

No. Este tipo de interruptor está diseñado únicamente para funcionamiento sin carga. La conmutación bajo carga puede dañar los contactos y comprometer la seguridad del sistema.

3. ¿Para qué entornos es adecuado?

El producto está diseñado para subestaciones exteriores, sistemas de distribución industrial y áreas con altos niveles de contaminación, humedad o variaciones de temperatura.

4. ¿Qué métodos de operación están disponibles?

Admite tanto la operación manual mediante un gancho aislante como la operación opcional impulsada por motor, según los requisitos del proyecto.

5. ¿Cómo garantiza un funcionamiento seguro?

El mecanismo de autobloqueo interno y la estructura de aislamiento mecánico transparente ayudan a prevenir conmutaciones accidentales, mejorando la seguridad y confiabilidad operativa.

6. ¿Qué mantenimiento se requiere?

Se recomienda una inspección rutinaria de contactos, superficies aislantes y juntas mecánicas. El diseño reduce la frecuencia de mantenimiento en condiciones normales de funcionamiento.
