Interruptor de desconexión de alto voltaje para exteriores

Model:GW4-12(40.5/72.5/126)

Los interruptores de desconexión de alto voltaje para exteriores de Anqiang Power son equipos de uso común en sistemas de energía. Su función principal es aislar el voltaje durante el mantenimiento de equipos o líneas para garantizar la seguridad. No pueden interrumpir la corriente de carga ni la corriente de cortocircuito y deben usarse junto con disyuntores. Al cortar la energía, primero se debe abrir el disyuntor, seguido por el interruptor de desconexión; al restablecer la energía, se debe cerrar primero el interruptor de desconexión, seguido por el disyuntor.

Enviar Consulta

Descripción del Producto

ElInterruptor de desconexión de alto voltaje para exterioresestá diseñado para un aislamiento confiable de circuitos en sistemas de alimentación de CA para exteriores que van desde 40,5 kV hasta 220 kV. Se aplica ampliamente en subestaciones, líneas de transmisión y estaciones de conmutación de redes donde se requiere aislamiento visible y seguridad mecánica en condiciones de alto voltaje.

Esta serie GW4 está diseñada con una estructura robusta al aire libre, lo que garantiza un funcionamiento estable en condiciones climáticas adversas, como lluvias intensas, hielo, carga de viento y entornos contaminados. Admite modos de operación manual y motorizado, lo que brinda flexibilidad para diferentes niveles de automatización de la red.

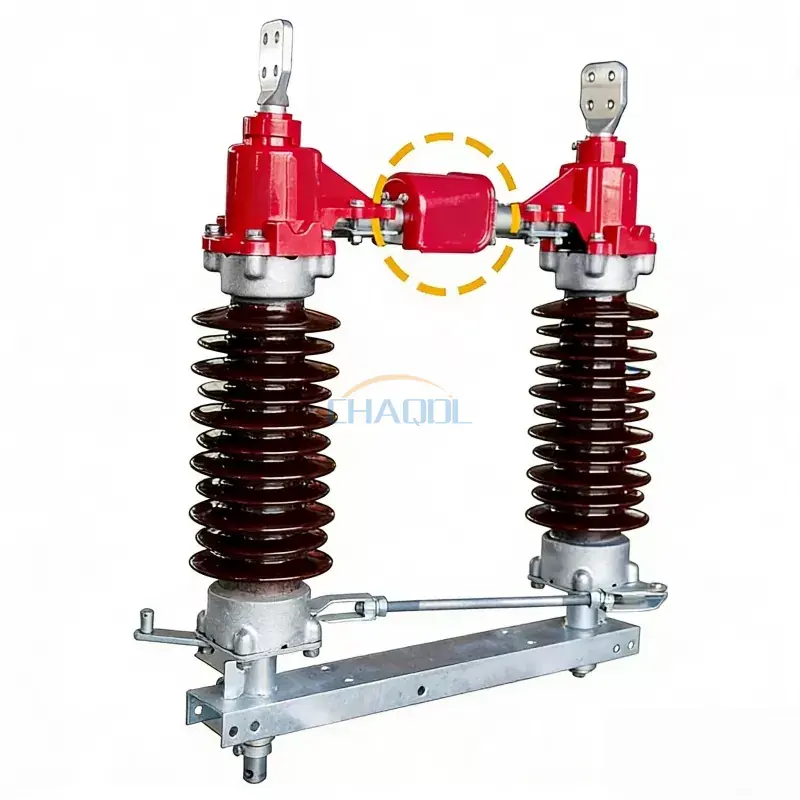

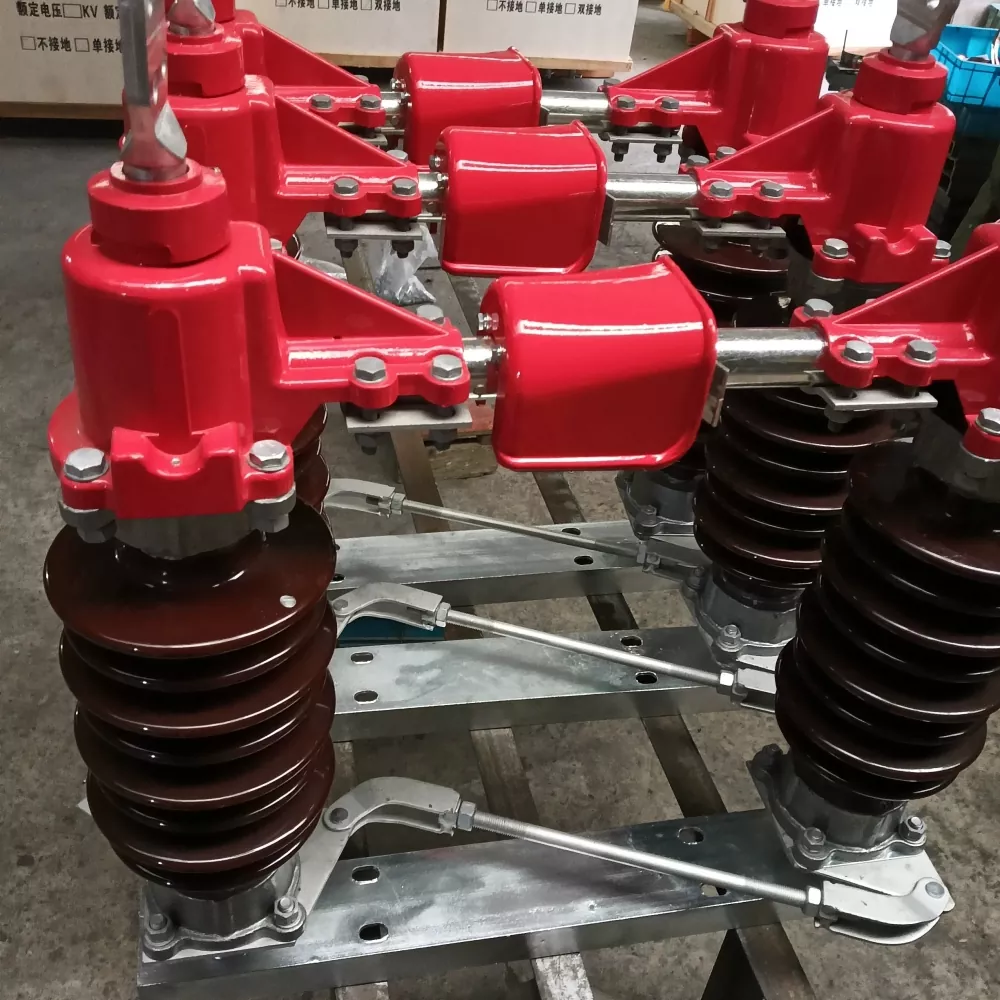

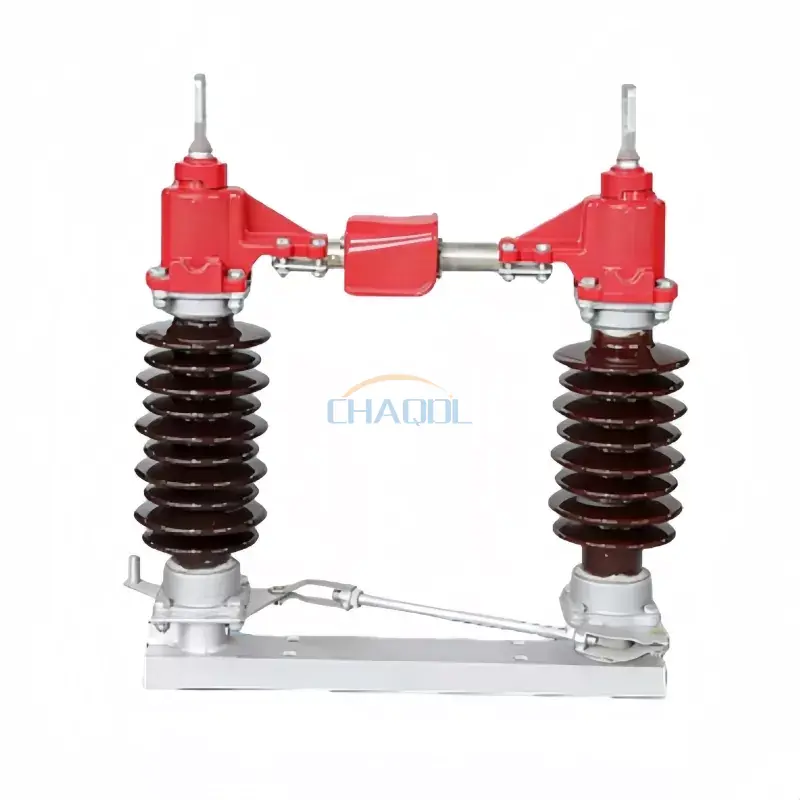

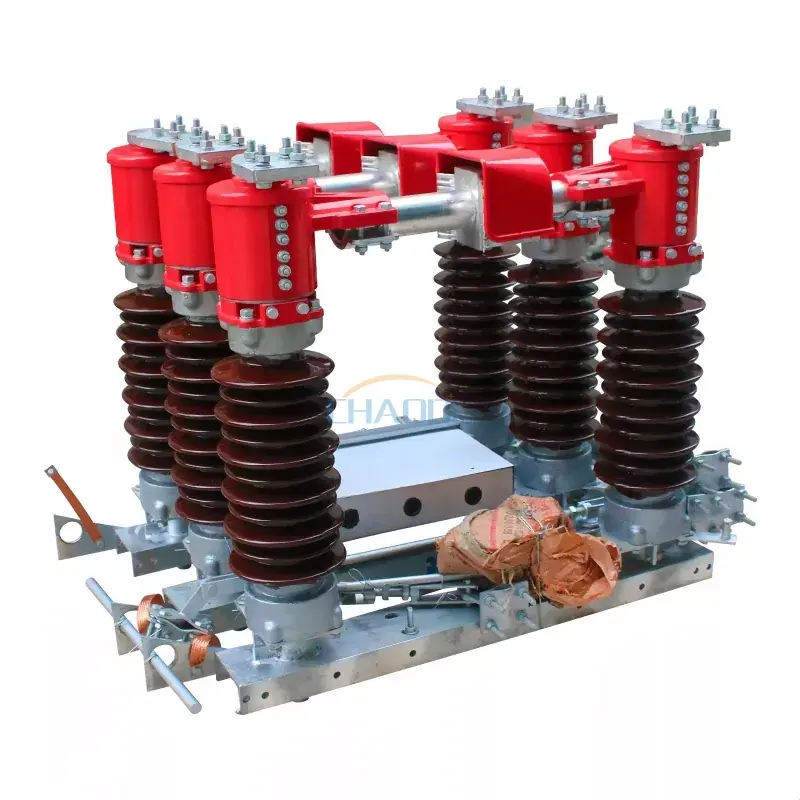

Fotos del producto

Outdoor High Voltage Disconnect Switch GW4 Series

Características de ingeniería y diseño estructural

El interruptor adopta una estructura de hoja giratoria horizontal con aisladores de poste de porcelana, tubos conductores y un marco de base de acero galvanizado de alta resistencia. El sistema de varillaje mecánico garantiza un funcionamiento trifásico sincronizado, lo que reduce los riesgos de desalineación durante el cambio.

En comparación con los aisladores tradicionales, esteInterruptor de desconexión de alto voltaje para exterioresmejora la uniformidad de la presión de contacto y reduce la oxidación en las juntas conductoras, extendiendo significativamente la vida útil en aplicaciones exteriores a largo plazo.

Parámetros técnicos

Nombre del proyecto			Valor del parámetro
Tensión nominal			40,5 kV		72,5 kV		126KV
Nivel de aislamiento nominal	Tensión soportada de frecuencia industrial de 1 minuto		95/115 kilovoltios		140/160 kilovoltios		230/245KV
	Tensión soportada al impulso del rayo		185/215 kilovoltios		325/375 kilovoltios		550/630 kilovoltios
Frecuencia nominal			50Hz
Corriente nominal			400/630/1000A		1250/1600/2000A		3150/4000A
Corriente nominal soportada de corta duración			16/20/31,5kA		31,5/40kA		50kA
Corriente nominal máxima soportada			40/50/63kA		80/100kA		125kA
Duración nominal del cortocircuito			4/2s
Carga mecánica terminal nominal	Carga longitudinal horizontal		750N		1000N
	Carga lateral horizontal		500N		750N
	fuerza vertical		750N		1000N
Vida mecánica			2000 veces
Mecanismo operado manualmente		Sin puesta a tierra	CS11(F)
		Puesta a tierra única	CS 8-6D(F)
		Doble puesta a tierra	Cortadora principal CS14G, cortadora rectificadora CS11
		Tensión del circuito de control	CA 220/380, CC 220
Mecanismo operativo accionado por motor.		Modelo	CJ5/CJ6
		voltaje del motor	AC220/380,DC220
		Tensión del circuito de control	AC220, DC220
		Tiempo de apertura (del disyuntor)	6±1s
Peso del producto		No conectado a tierra	360 kilos	500 kilos		700 kilos
		Puesta a tierra única	410 kilos	600 kilos		800 kilos
		Doble puesta a tierra	460 kilos	700 kilos		900 kilos

Diagrama de dimensiones del producto

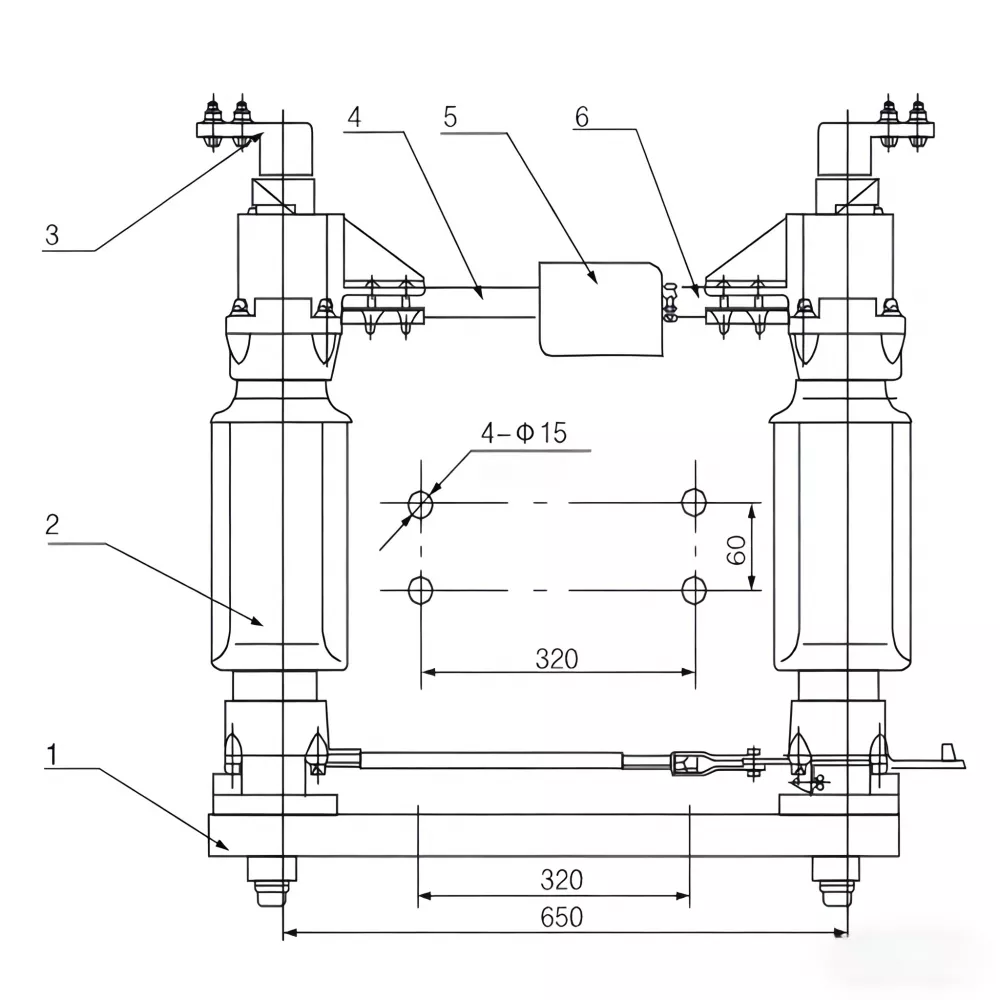

Descripción general estructural de la serie GW4

GW4 Outdoor High Voltage Disconnect Switch Structure

1. base

2. Aislador de soporte

3. Terminal de cable

4. Tubo conductor estacionario

5. Tapa de agua cuadrada

6. Tubo conductor móvil

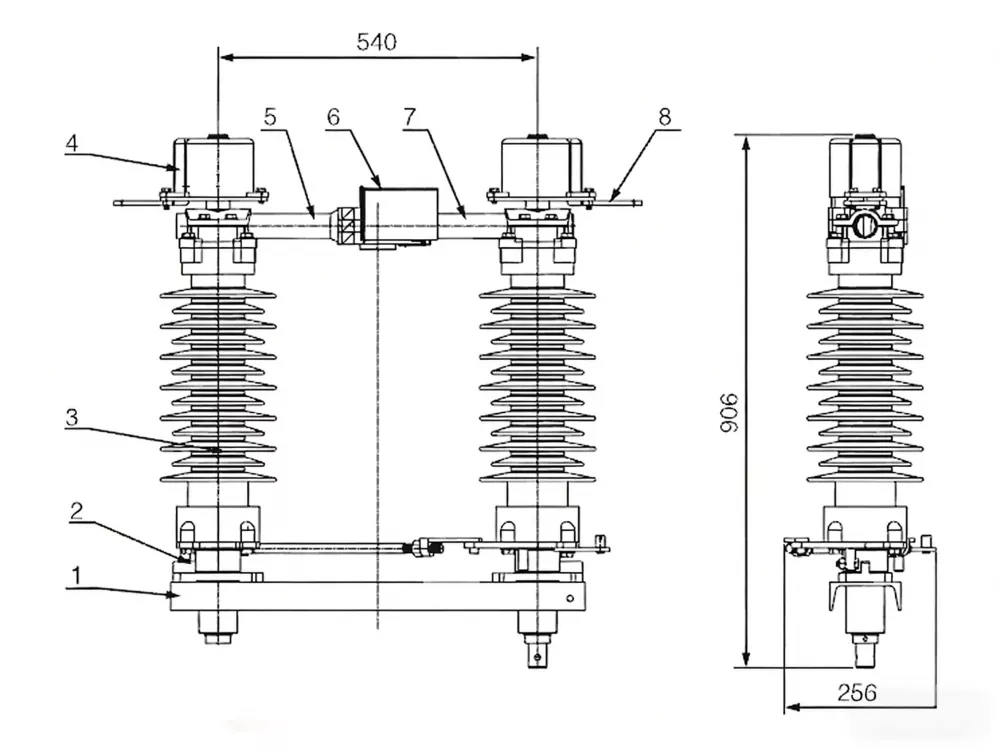

Configuración unipolar

Single Pole Outdoor High Voltage Disconnect Switch

1. Soporte de canal de acero

2. Base de apoyo

3. Poste aislante

4. Terminal de salida derecho

5. Varilla conductora de extremo cilíndrico

6. Funda para lluvia

7. Contacto varilla conductora

8. Terminal de salida izquierdo

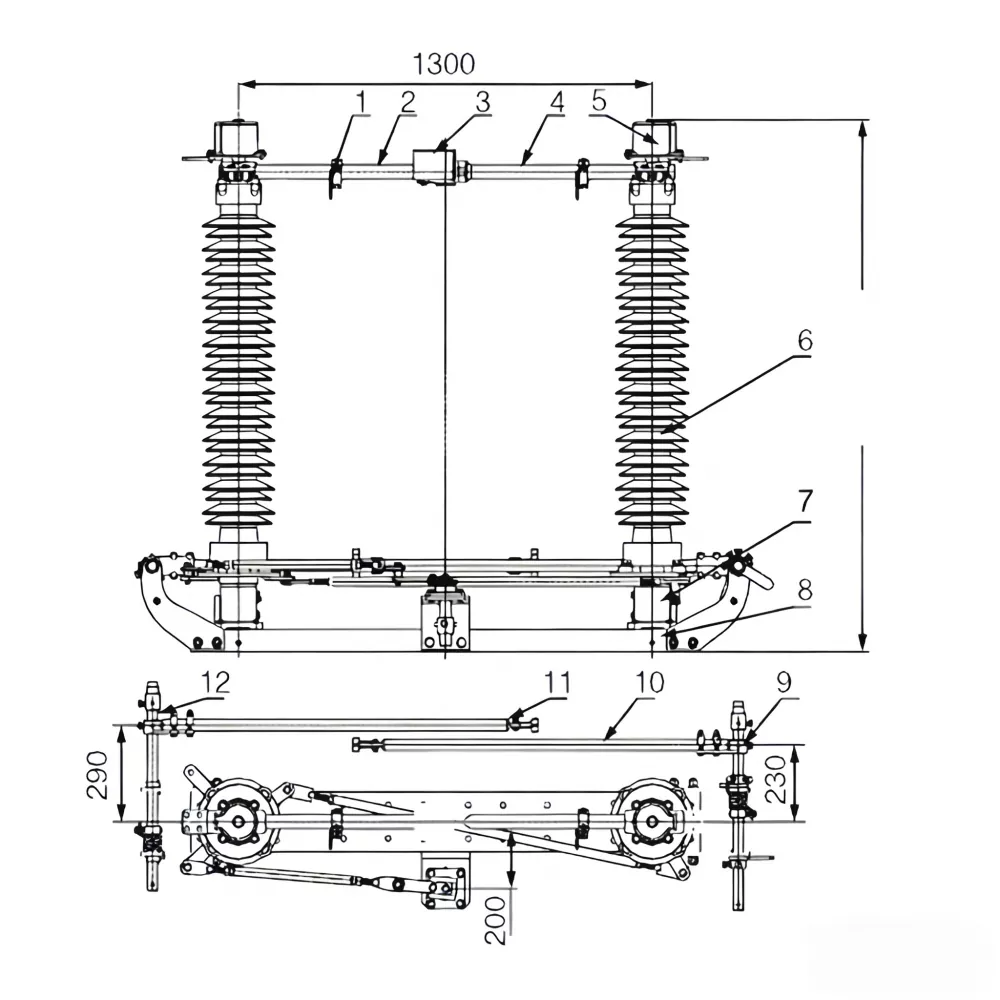

Estructura de alto voltaje de 126 kV

126kV Outdoor High Voltage Disconnect Switch

1. Contacto fijo del interruptor de puesta a tierra

2. Varilla guía de contacto

3. Cubierta para lluvia de acero inoxidable

4. Varilla conductora cilíndrica

5. Bloque de terminales de conexión flexible

6. Soporte aislante

7. Alojamiento del cojinete

8. Marco base de montaje

9. Conjunto del interruptor de puesta a tierra derecho

10. Tubo de acero del interruptor de puesta a tierra

11. Contacto móvil del interruptor de puesta a tierra

12. Conjunto del interruptor de puesta a tierra izquierdo

Ventajas de ingeniería en comparación con productos convencionales

Artículo de comparación	Interruptor de desconexión de alto voltaje para exteriores serie GW4	Productos del mercado convencional
Estabilidad estructural	Base de acero reforzado con varillaje trifásico sincronizado	Operación de fase independiente con mayor riesgo de desalineación
Rendimiento de contacto	Tubo conductor optimizado con resistencia a la oxidación reducida.	Contacto de cobre estándar propenso al desgaste a largo plazo
Resistencia a la intemperie	Diseñado para entornos de lluvia, hielo, viento y contaminación.	Protección limitada contra las duras condiciones exteriores.
Modo de operación	Admite operación manual y motorizada	Principalmente sistemas solo manuales
Requisito de mantenimiento	Bajo mantenimiento con largos intervalos de inspección	Se requiere mantenimiento frecuente

Escenarios de aplicación

El interruptor de desconexión de alto voltaje para exteriores se usa ampliamente en:

Subestaciones de transmisión de alta tensión
Redes de distribución de energía y estaciones de conmutación de red.
Sistemas de suministro de energía industriales.
Subestaciones de energías renovables (parques eólicos y solares)
Sistemas de energía ferroviaria y de infraestructura.

Notas de instalación y funcionamiento

La alineación adecuada del eje giratorio y la estructura de soporte del aislador es fundamental para garantizar un funcionamiento mecánico fluido. El marco de la base debe estar conectado a tierra de forma segura y el mecanismo operativo debe probarse antes de la energización para garantizar un rendimiento de conmutación seguro en condiciones sin carga.

Preguntas frecuentes

P1: ¿Cuál es la función principal de este interruptor de desconexión de alto voltaje para exteriores?
Proporciona aislamiento visible de circuitos de alto voltaje para garantizar un mantenimiento y funcionamiento seguros del sistema.

P2: ¿Puede este interruptor funcionar en condiciones climáticas adversas al aire libre?
Sí, está diseñado para entornos exteriores extremos, incluidas condiciones de contaminación, lluvia, hielo y carga de viento.

P3: ¿Qué diferencia a la serie GW4 de los aisladores estándar?
Ofrece una sincronización mecánica mejorada, una mayor resistencia a la corrosión y una vida operativa más larga en comparación con los modelos convencionales.

P4: ¿Está disponible la operación motorizada?
Sí, se pueden configurar mecanismos tanto manuales como motorizados según los requisitos del proyecto.

P5: ¿Qué industrias utilizan comúnmente este equipo?
Es ampliamente utilizado en transmisión de energía, subestaciones, sistemas de energía renovable y redes eléctricas industriales pesadas.
