Interruptor de desconexión exterior de 40,5 kV

Model:GW5-40.5

El interruptor de desconexión para exteriores de 40,5 KV desarrollado independientemente por Anqiang Power es del tipo de apertura central, de doble columna, con apertura horizontal y puede equiparse con interruptores de conexión a tierra en uno o ambos lados. Es un dispositivo de alto voltaje para exteriores adecuado para aplicaciones de CA 50 Hz, con niveles de voltaje nominal de 40,5 KV, 72,5 KV y 126 KV. Podemos personalizarlo según dibujos o requisitos del cliente.

Enviar Consulta

Descripción del Producto

La serie GW5Interruptor de desconexión exterior de 40,5 kVestá diseñado para redes de transmisión y distribución de media y alta tensión que operan en condiciones de CA 50 Hz. Es ampliamente utilizado en subestaciones y centrales eléctricas para aislar de forma segura circuitos bajo voltaje sin corriente de carga. La estructura adopta un mecanismo de apertura tipo V horizontal de doble columna, lo que garantiza un espacio eléctrico estable y una gran confiabilidad mecánica en ambientes exteriores hostiles.

En comparación con los interruptores de aislamiento tradicionales, esteInterruptor de desconexión exterior de 40,5 kVproporciona una resistencia mejorada al viento, un rendimiento anticontaminación mejorado y un sistema de contacto más estable, lo que lo hace adecuado para operaciones a largo plazo en regiones costeras, desérticas y de alta humedad.

Características clave del diseño

Estructura de apertura horizontal en forma de V de doble columna para mejorar la estabilidad
Diseño de poste modular con aisladores compuestos o de porcelana de alta resistencia
Admite modos de operación manual y motorizado
Configuraciones de conexión a tierra opcionales: sin conexión a tierra, con conexión a tierra simple y con conexión a tierra doble
Sistema de enclavamiento mecánico entre la cuchilla principal y la cuchilla de conexión a tierra para mayor seguridad.
Resistencia a la corrosión mejorada para servicio a largo plazo en exteriores

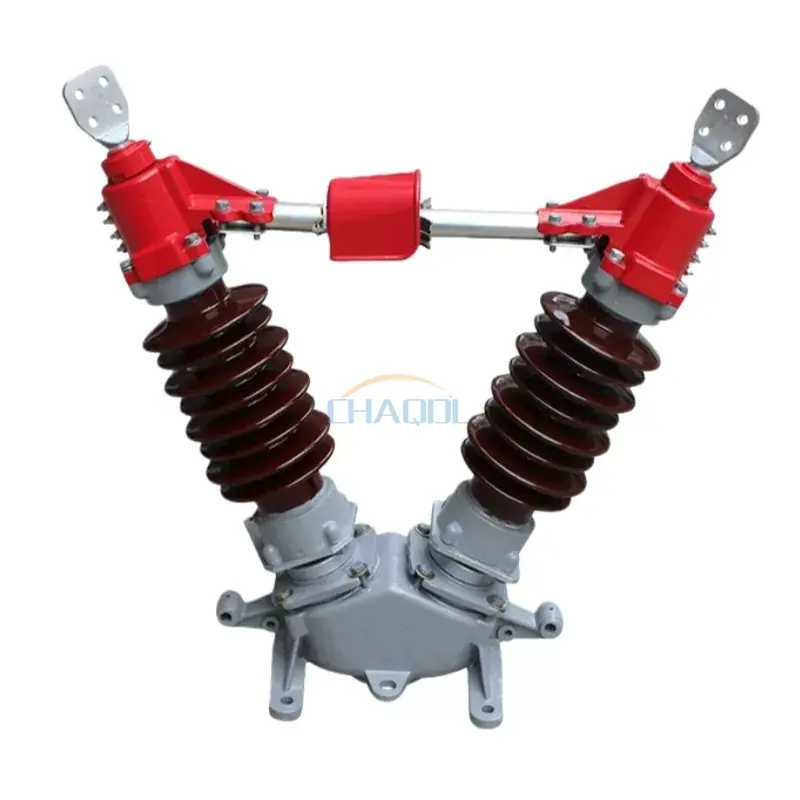

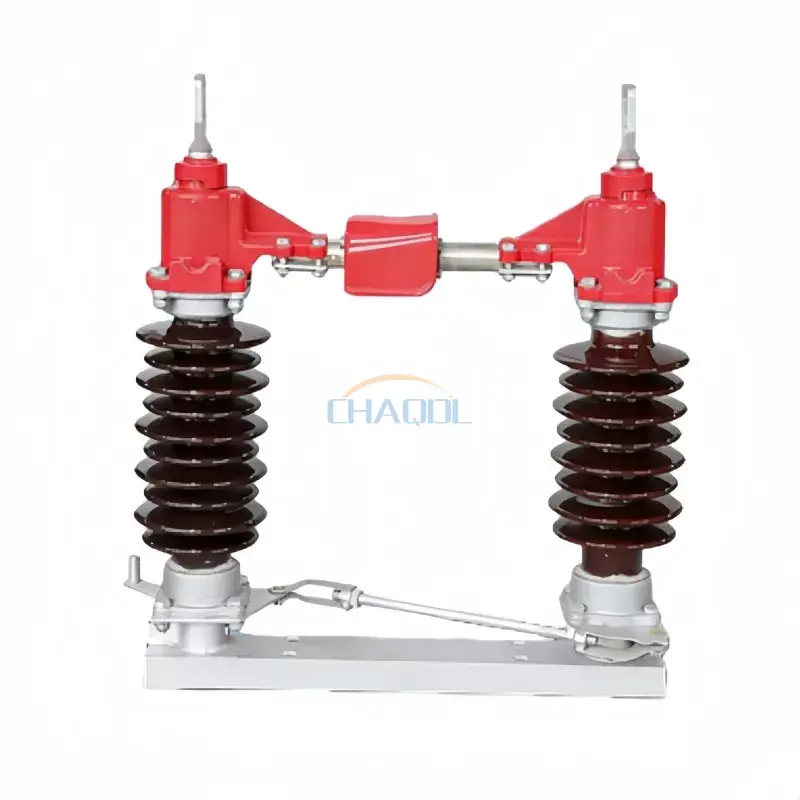

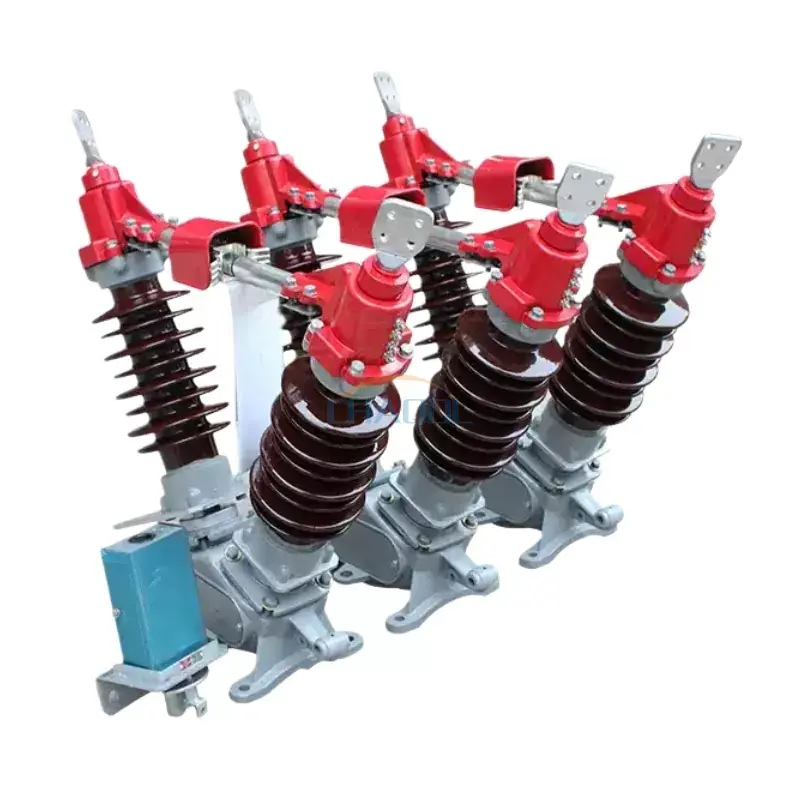

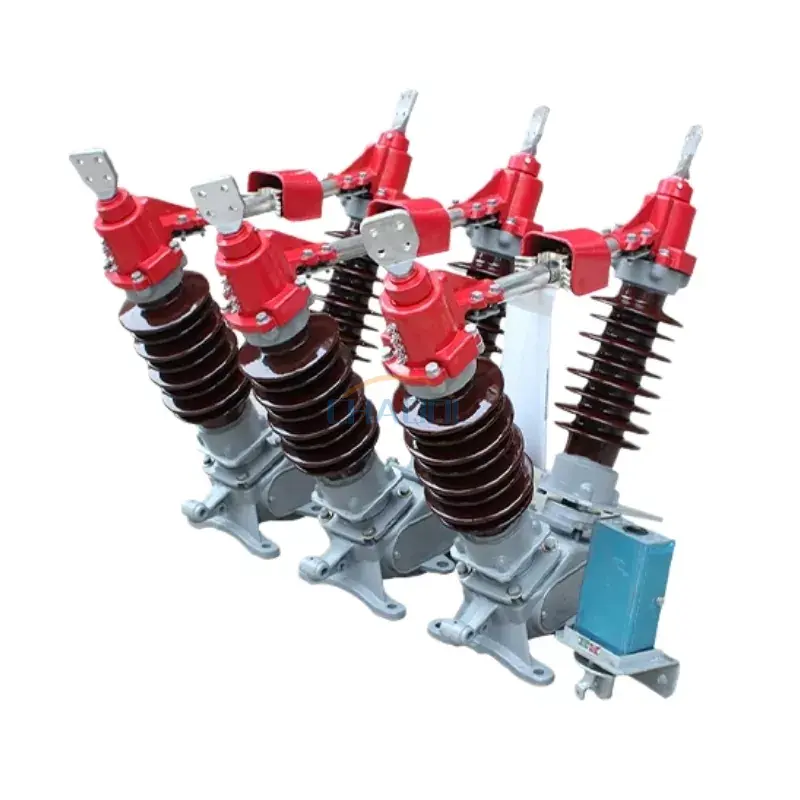

Fotos reales del producto

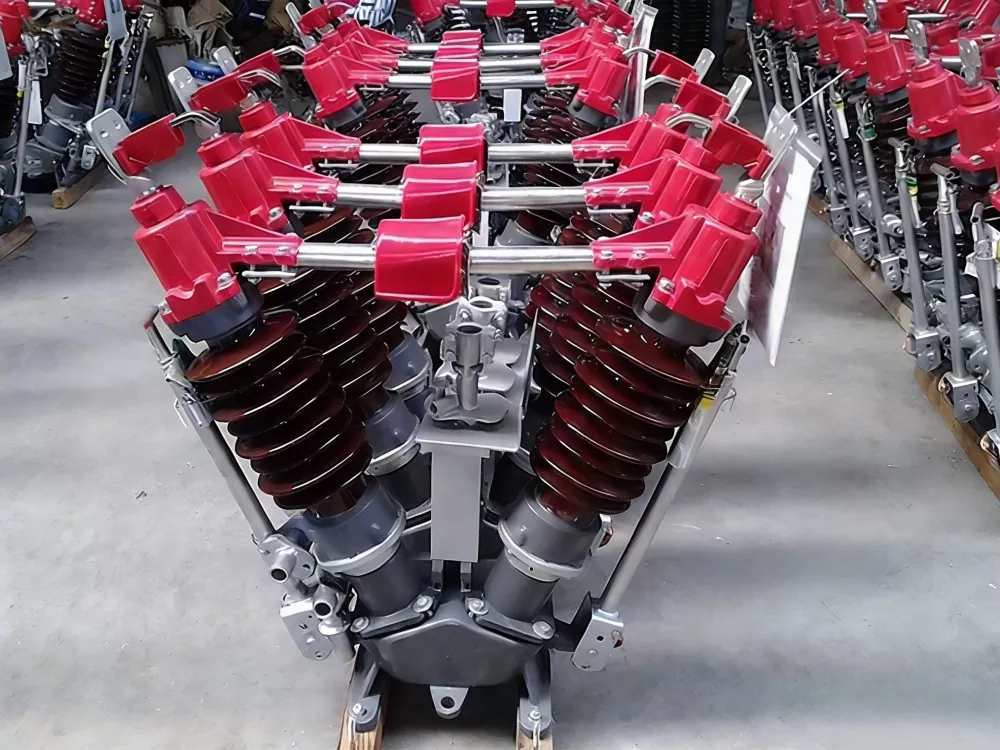

40.5KV Outdoor Disconnecting Switch

Parámetros técnicos

Nombre del proyecto			Valor del parámetro
Tensión nominal			40,5 kV	72,5 kV			126KV
Nivel de aislamiento nominal	Tensión soportada de frecuencia industrial de 1 minuto		95/115 kilovoltios	140/160 kilovoltios			230/245KV
	Tensión soportada al impulso del rayo		185/215 kilovoltios	325/375 kilovoltios			550/630 kilovoltios
Frecuencia nominal			50Hz
Corriente nominal			630/1250A	1600A			2000A
Duración nominal del cortocircuito			4/2s
Carga mecánica terminal nominal	Carga longitudinal horizontal		750N	1000N
	Carga lateral horizontal		500N	750N
	fuerza vertical		750N	1000N
Distancia de fuga			1013/1256 mm	1813/2248 mm
Vida mecánica			2000 veces
Mecanismo operado manualmente			CS17,CS17G
Mecanismo operativo accionado por motor.		Modelo	CJ5/CJ6
		voltaje del motor	AC220/380,DC220
		Tensión del circuito de control	AC220, DC220
		Tiempo de apertura (del disyuntor)	6±1s
Peso del producto		No conectado a tierra	360 kilos		500 kilos	800 kilos
		Puesta a tierra única	390 kilos		560 kilos	900 kilos
		Doble puesta a tierra	430 kilos		620 kilos	1000 kilos

Diagrama de dimensiones del producto

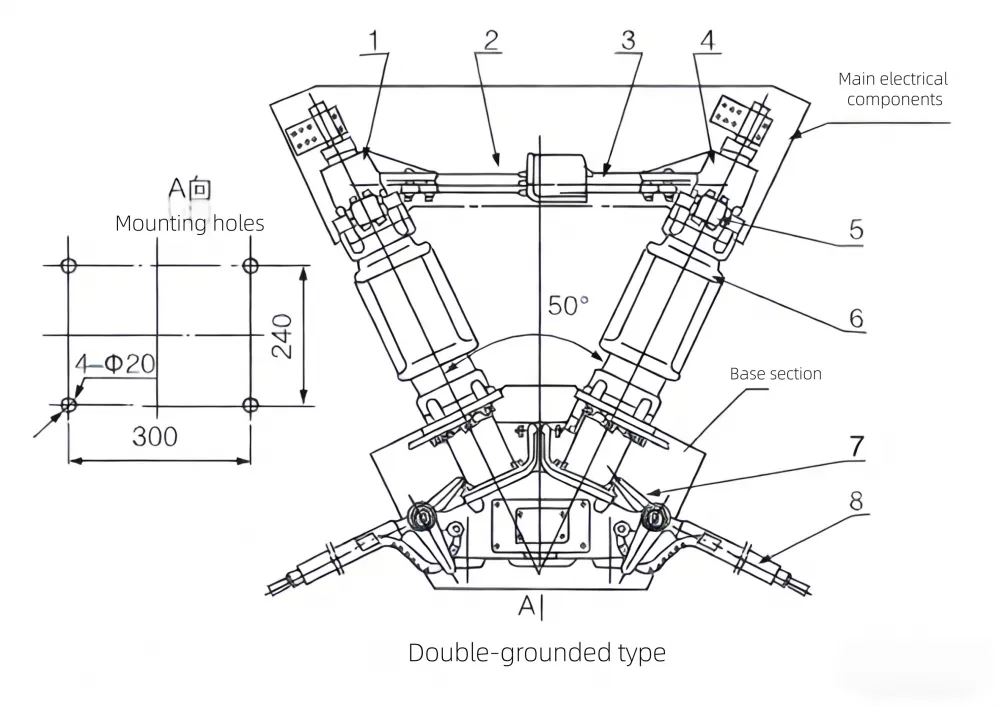

Diagrama de dimensiones del seccionador exterior GW5-40.5KV

40.5KV Outdoor Disconnecting Switch Dimensions Diagram

1.Bloque de terminales
2. Contacto principal
3. Dedo de contacto principal
4. bloque de terminales
5. Dedo de contacto a tierra
6. Poste aislante
7. Placa límite
8. Interruptor de puesta a tierra

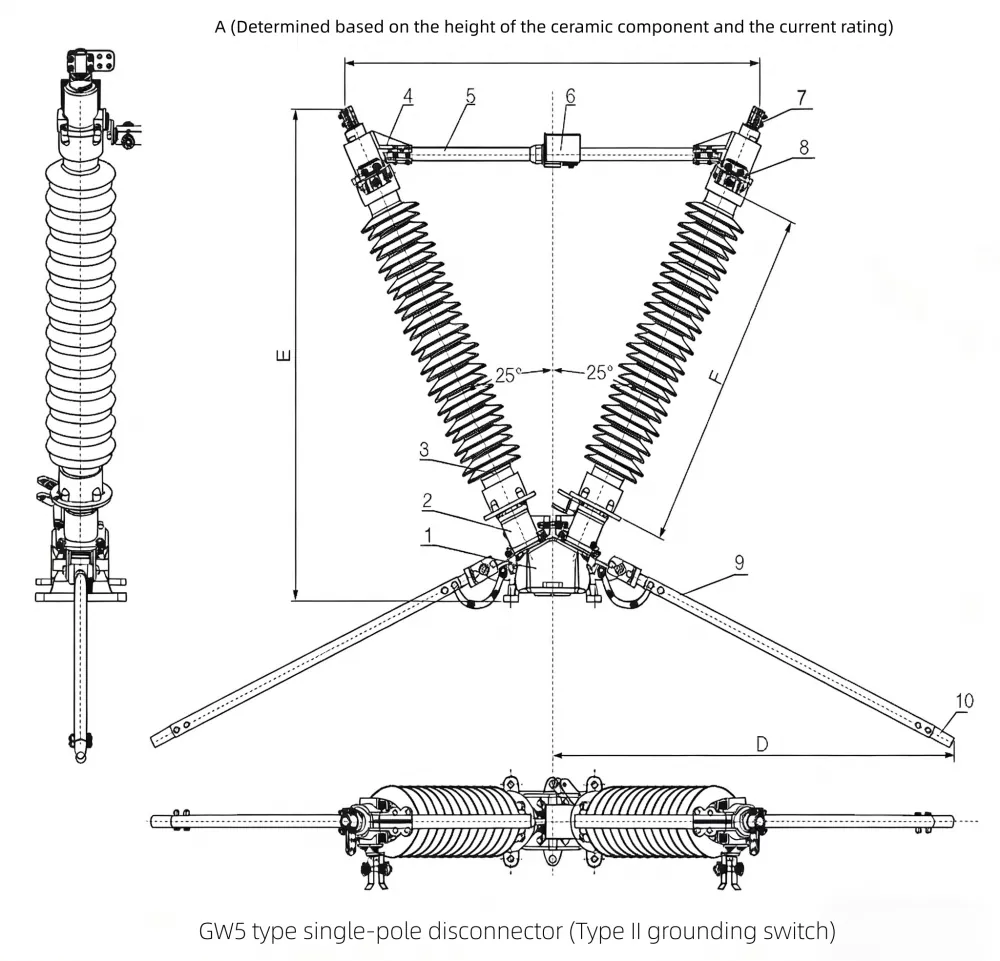

Diagrama de dimensiones del interruptor de desconexión exterior GW5-126

Outdoor High Voltage Disconnect Switch Diagram

1. base
2. Apoyo
3. Poste aislante
4. bloque de terminales
5. Varilla conductora de eje redondo
6. Varilla conductora de eje cuadrado
7. Abrazadera de terminales
8. Contacto estacionario del interruptor de puesta a tierra
9. Tubo de aluminio del interruptor de puesta a tierra.
10. Contacto del interruptor de puesta a tierra

Comparación con productos similares

Artículo de evaluación	Nuestro interruptor de desconexión para exteriores GW5 de 40,5 KV	Modelo de competidor convencional
Estabilidad estructural	Diseño reforzado tipo V de doble columna con mayor resistencia al viento	Estructura de una sola columna, menor estabilidad mecánica.
Rendimiento de contacto	Dedos de contacto plateados, distribución optimizada de la presión	Contactos de cobre estándar, desgaste más rápido
Durabilidad al aire libre	Revestimiento anticorrosión + sistema aislante reforzado	Revestimiento básico, rendimiento costero limitado.
Flexibilidad de operación	Admite operación manual + motorizada con protección de enclavamiento	Operación principalmente manual únicamente
Costo de mantenimiento	Bajo debido a la larga vida mecánica (2000 ciclos)	Mayor frecuencia de mantenimiento

Escenarios de aplicación

ElInterruptor de desconexión exterior de 40,5 kVse aplica ampliamente en:

Subestaciones y patios de distribución de alta tensión.
Sistemas de aislamiento de líneas de transmisión de energía.
Redes de distribución de energía industrial.
Puntos de conexión a red de energías renovables (parques eólicos y solares)
Proyectos de mejora de la red urbana y rural.

Con su diseño mecánico robusto y rendimiento eléctrico estable, este seccionador es una opción confiable para operadores que requieren seguridad a largo plazo y eficiencia operativa en ambientes al aire libre.
