Anqiang Power fabrica un confiableInterruptor de desconexión de alto voltaje interiorDiseñado para aislamiento seguro y separación de circuitos en sistemas de distribución de 12kV. La serie GN19 se aplica ampliamente en salas de distribución interiores, subestaciones y gabinetes de control de energía industrial donde se requiere desconexión visible y seguridad operativa. Su estructura tripolar garantiza un funcionamiento sincronizado y un rendimiento mecánico estable en condiciones de conmutación repetidas.

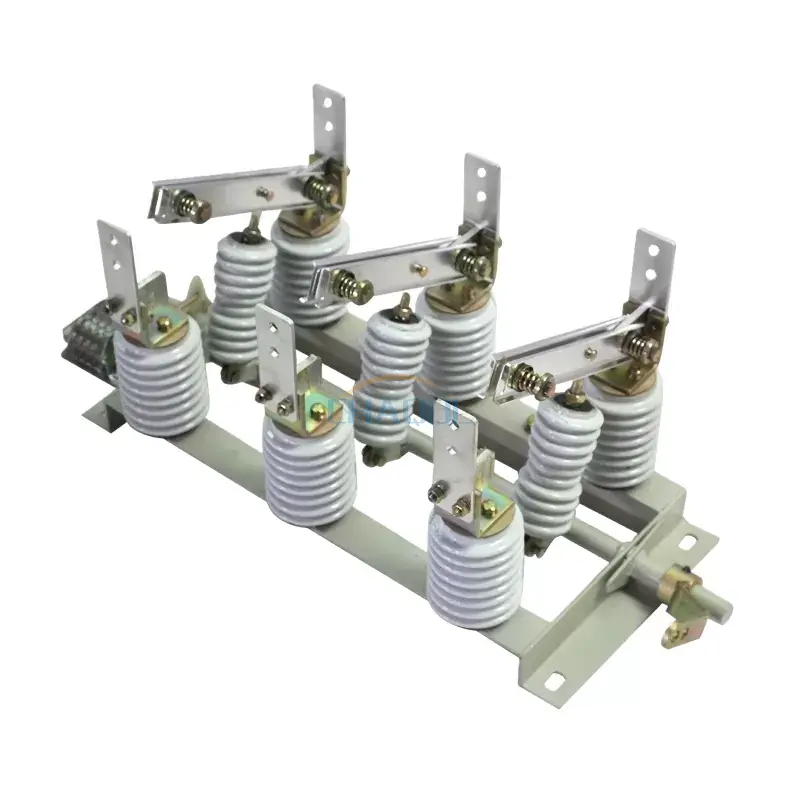

El dispositivo está construido con un marco de base rígido, un mecanismo de eje giratorio, aisladores de poste de porcelana y cuchillas de interruptor de cobre de alta conductividad. Cada componente está diseñado para mantener una presión de contacto estable y minimizar la resistencia eléctrica durante el funcionamiento, lo que garantiza una larga vida útil y un rendimiento de conmutación confiable en redes de media tensión.

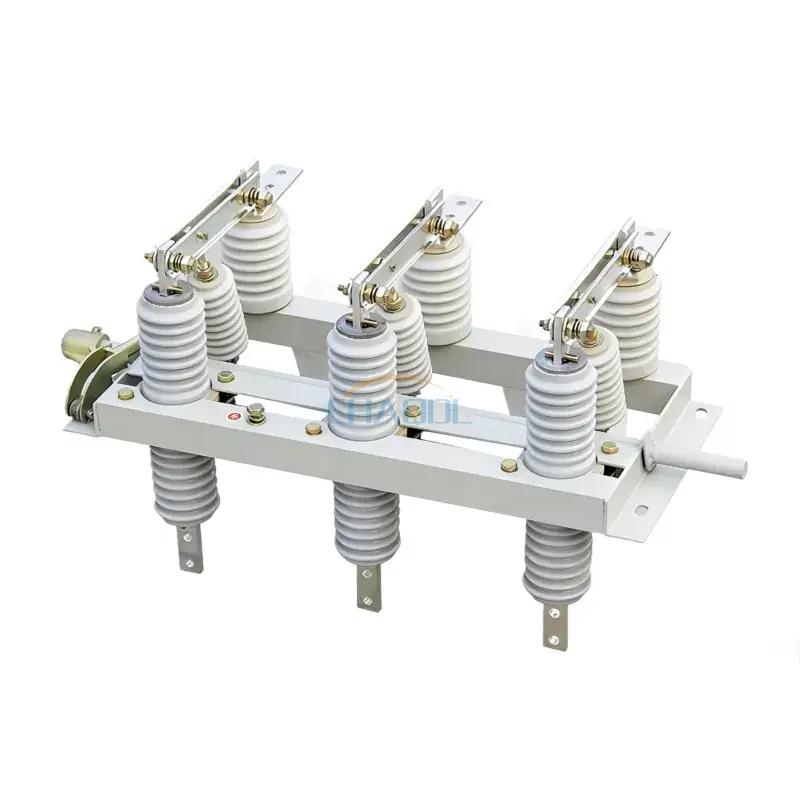

El interruptor adopta una estructura mecánica integrada tripolar que consta de un marco base, un sistema de eje giratorio, bielas, aisladores de poste de porcelana y láminas del interruptor de aleación de cobre. El eje de operación se puede conectar de manera flexible a mecanismos de operación manuales o motorizados, lo que permite una instalación adaptable en diferentes diseños de tableros.
Variantes especiales como GN19-12W, GN19-12G, GN19-12X y GN19-12ST están diseñadas para diferentes entornos, incluidas áreas contaminadas, regiones de gran altitud, requisitos de indicación de voltaje y aplicaciones de conmutación de doble tiro.
Especificaciones de rendimiento eléctrico de los modelos de la serie GN19:
| Modelo y especificaciones | Tensión nominal | Corriente nominal | Corriente nominal soportada de corta duración | Corriente nominal máxima soportada |
| GN19-12/400-12.5 | 12kV | 400A | 12,5kA | 31,5kA |
| GN19-12/630-20 | 12kV | 630A | 20kA | 50kA |
| GN19-12/1000-31.5 | 12kV | 1000A | 31,5kA | 80kA |
| GN19-12/1250-31.5 | 12kV | 1250A | 31,5kA | 80kA |
| GN19-12C/400-12.5 | 12kV | 400A | 12,5kA | 31,5kA |
| GN19-12C/630-20 | 12kV | 630A | 20kA | 50kA |
| GN19-12C/1000-31.5 | 12kV | 1000A | 31,5kA | 80kA |
| GN19-12C/1250-31.5 | 12kV | 1250A | 31,5kA | 80kA |
|

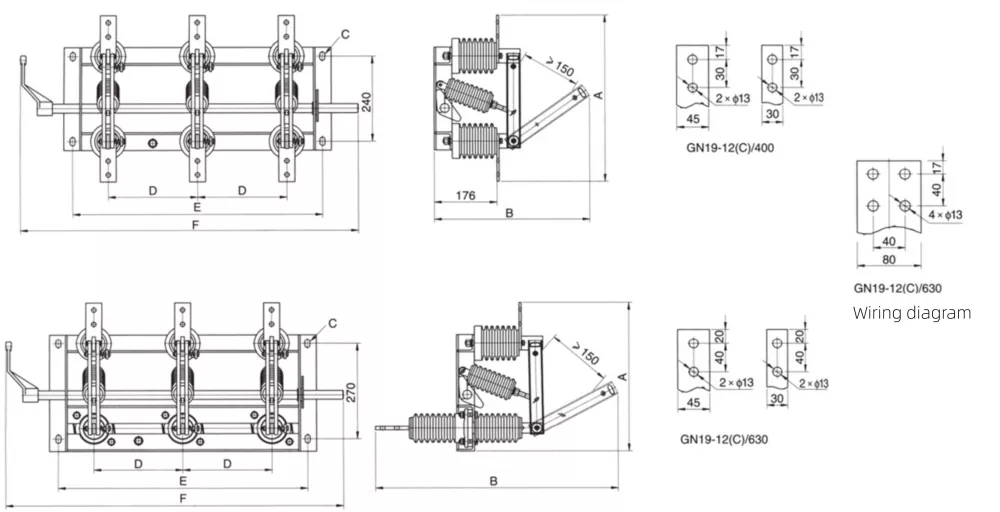

Modelo y especificaciones |
A |
B |
C |
D |
|
GN19-12/400 |
450 |
446 |
185 |
4-14*24 |
|
GN19-12/630 |
470 |
446 |
185 |
4-14*24 |
|
GN19-12/1000/1250 |
510 |
500 |
196 |
4-18*28 |
|
GN19-12C/400 |
420 |
690 |
185 |
4-14*24 |
|
GN19-12C/630 |
430 |
690 |
185 |
4-14*24 |
|
GN19-12C/1000/1250 |
470 |
745 |
196 |
4-18*28 |
En proyectos de distribución de energía del mundo real, elInterruptor de desconexión de alto voltaje interiormuestra claras ventajas en comparación con los interruptores de aislamiento convencionales comúnmente utilizados en el mercado.
| Artículo de comparación | Nuestra serie GN19 | Productos típicos de la competencia |
| Estructura de contacto | Diseño optimizado de presión de doble contacto con menor resistencia | Estructura de contacto único, mayor pérdida de contacto con el tiempo |
| Durabilidad mecánica | Resistencia mecánica de ciclo alto adecuada para operación frecuente | Vida útil limitada en condiciones de cambio frecuente |
| Fiabilidad del aislamiento | Aislador de porcelana de alta resistencia con distancia de fuga reforzada | Diseño de porcelana estándar con menor resistencia a la contaminación. |
| Adaptabilidad ambiental | Admite variantes de contaminación, gran altitud y indicadores | Opciones de personalización limitadas |
| Requisito de mantenimiento | Bajo mantenimiento con rendimiento estable a largo plazo | Requiere inspección y ajuste frecuentes. |
Este interruptor de desconexión de alto voltaje para interiores se usa ampliamente en:
La instalación adecuada garantiza un rendimiento óptimo del interruptor de desconexión de alto voltaje para interiores. El dispositivo debe instalarse sobre una base estable con la alineación correcta del eje giratorio. Se debe verificar que el mecanismo operativo tenga un enlace mecánico suave antes de energizar el sistema.
P1: ¿Cuál es la función principal de este interruptor?
Se utiliza para aislar de forma segura circuitos eléctricos y proporcionar un punto de desconexión visible en sistemas de media tensión.
P2: ¿Se puede utilizar al aire libre?
Este modelo está diseñado principalmente para uso en interiores. Las aplicaciones en exteriores requieren gabinetes con clasificación especial o versiones de interruptores para exteriores.
P3: ¿Qué diferencia a su producto de las opciones estándar del mercado?
En comparación con los diseños típicos, este interruptor de desconexión de alto voltaje para interiores ofrece una vida mecánica mejorada, un mejor diseño de aislamiento y más flexibilidad de configuración.
P4: ¿Está disponible la personalización?
Sí, se pueden personalizar diferentes clasificaciones de corriente, versiones de altitud y configuraciones de indicadores según los requisitos del proyecto.
P5: ¿Con qué frecuencia requiere mantenimiento?
En condiciones normales, una inspección periódica es suficiente debido a su estructura mecánica estable y materiales resistentes a la corrosión.
