Poder Anqiangdesarrolla elTransformador de corriente interior de 10KVpara medición de voltaje medio y protección de relés, con el modelo LZZBJ9-10 que presenta aislamiento de resina epoxi completamente cerrado, opciones de corriente secundaria de 5A/1A y múltiples configuraciones de corriente primaria para aplicaciones de distribución de energía en interiores.
Un transformador de corriente es un componente clave en los sistemas eléctricos de media tensión porque convierte una corriente primaria alta en una señal secundaria estandarizada que puede ser procesada de manera segura por medidores, equipos de monitoreo y relés de protección. El transformador de corriente para interiores LZZBJ9-10 de 10 KV está diseñado para circuitos de CA interiores de 10 KV y menos a 50 Hz o 60 Hz. Su construcción de resina epoxi completamente cerrada combina aislamiento, protección mecánica e instalación compacta en una sola estructura. Con opciones de corriente primaria que van desde 5 A a 2500 A, corriente secundaria de 1 A o 5 A y un nivel de aislamiento de 12/42/75 KV, se puede configurar para diferentes requisitos de medición y protección.
Tabla de contenido
- ¿Qué es un transformador de corriente interior de 10 kV?
- ¿Cómo funciona en un sistema de media tensión?
- ¿Qué parámetros técnicos deben comprobar los compradores?
- ¿Qué características de diseño respaldan un funcionamiento confiable?
- ¿Dónde se usa comúnmente?
- ¿Cómo se debe seleccionar el TC adecuado?
- Preguntas frecuentes
- Hable con Anqiang Power para obtener una solución personalizada
¿Qué es un transformador de corriente interior de 10 kV?
Un transformador de corriente interior de 10 KV es un transformador de instrumentos diseñado para medir y monitorear la corriente en sistemas eléctricos interiores de media tensión. En lugar de conectar instrumentos de medición y relés de protección directamente a altas corrientes primarias, el transformador reduce la corriente a un valor secundario estandarizado que puede ser manejado por equipos posteriores.

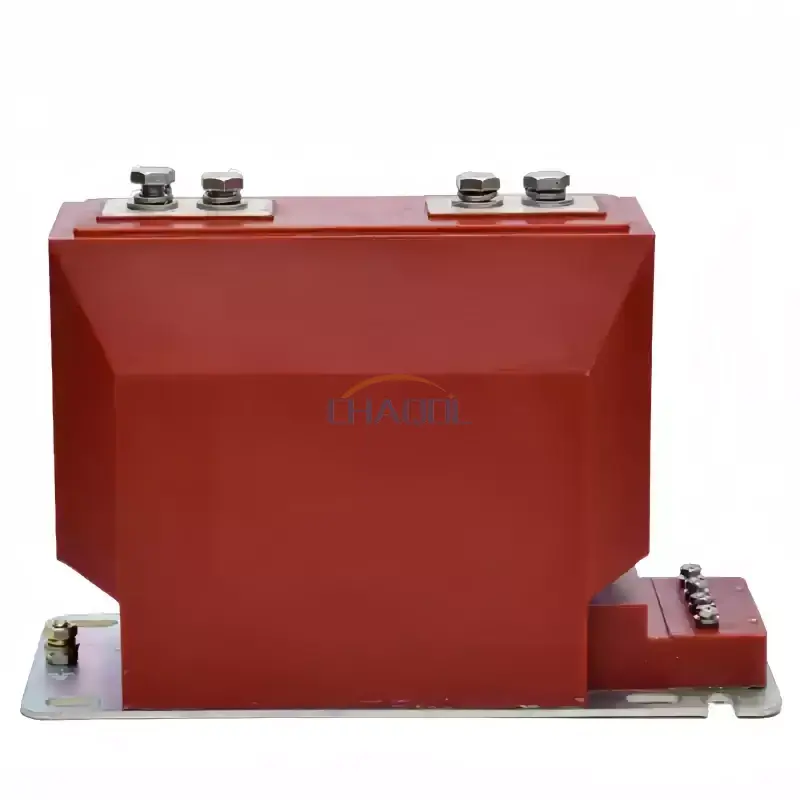

El modelo LZZBJ9-10 está diseñado para circuitos de 10 KV y menos con una frecuencia nominal de 50 Hz o 60 Hz. Según las especificaciones del fabricante, utiliza una estructura de resina epoxi completamente cerrada y es adecuado para medición de corriente, medición de energía y protección de relés.
Esta disposición crea un aislamiento eléctrico entre el circuito primario y el equipo de medición o protección al tiempo que proporciona una señal de corriente utilizable. Como resultado, el CT se convierte en una interfaz importante entre equipos eléctricos de alta potencia y sistemas de monitoreo de bajo nivel.
¿Cómo funciona en un sistema de media tensión?
El principio de funcionamiento se basa en la inducción electromagnética. Cuando la corriente fluye a través del conductor primario, genera un campo magnético en el núcleo del CT. Luego, el devanado secundario produce una corriente proporcional que se puede conectar a medidores, relés de protección o dispositivos de monitoreo.
Por ejemplo, un sistema de distribución de energía puede transportar cientos o miles de amperios en el lado primario, mientras que el equipo de monitoreo conectado está diseñado para una corriente estandarizada mucho más pequeña. Un CT seleccionado adecuadamente proporciona la relación de transformación requerida para que el circuito secundario pueda representar la condición de operación primaria.
Funciones de medida y protección.
- Medición actual:Proporciona una señal proporcional para medidores eléctricos y equipos de monitoreo.
- Gestión energética:Soporta sistemas de medición utilizados para monitorear el consumo eléctrico y las condiciones de operación.
- Protección de relé:Suministra señales de corriente a los relés de protección cuando ocurren condiciones anormales o de falla.
- Automatización de la distribución:Proporciona información actualizada para sistemas automatizados de seguimiento y control.
Por lo tanto, el TC debe seleccionarse de acuerdo tanto con los requisitos de medición normales como con las características de protección del sistema eléctrico.
¿Qué parámetros técnicos deben comprobar los compradores?
La elección de un transformador de corriente debe comenzar con los parámetros eléctricos de la aplicación en lugar de solo con las dimensiones físicas. La corriente primaria, la corriente secundaria, la clase de precisión, la salida nominal, el nivel de aislamiento y las características de resistencia a cortocircuitos afectan si un CT es adecuado para una instalación de distribución o aparamenta en particular.
| Parámetro | Especificación LZZBJ9-10 | Por qué es importante |
|---|---|---|
| Modelo | LZZBJ9-10 | Identifica el diseño del CT y la configuración del producto. |
| Voltaje de aplicación | 10KV y menos | Define el rango aplicable del sistema de media tensión. |
| Frecuencia nominal | 50Hz/60Hz | Cumple con los requisitos de frecuencia regionales y del sistema |
| Corriente primaria | Configuraciones de 5A a 2500A | Debe corresponder a la corriente esperada del circuito primario. |
| Corriente secundaria | 1A o 5A | Debe coincidir con los medidores conectados y los dispositivos de protección. |
| Clases de precisión | Configuraciones 0,2, 0,5, 10P10 | Determina los requisitos de rendimiento de medición y protección. |
| Salida nominal | Configuraciones de 10VA/15VA | Debe coincidir con la carga del circuito secundario conectado |
| Nivel de aislamiento nominal | 12/42/75KV | Apoya la coordinación del aislamiento dentro del sistema eléctrico. |
Estos valores siempre deben compararse con el diseño eléctrico real, el equipo conectado y los requisitos aplicables del proyecto antes de realizar el pedido.
¿Qué características de diseño respaldan un funcionamiento confiable?
Aislamiento de resina epoxi completamente cerrado.
El LZZBJ9-10 adopta una estructura de fundición de resina epoxi que encierra completamente los componentes internos. Esta construcción proporciona aislamiento eléctrico al mismo tiempo que protege el conjunto interno de las influencias ambientales que se encuentran comúnmente en entornos de aparamenta interior.
Construcción integrada compacta
El núcleo de hierro, el devanado secundario y el sistema de aislamiento están integrados en un cuerpo compacto. Esto es útil cuando los paneles de aparamenta y los gabinetes de distribución tienen un espacio de instalación limitado. Un diseño compacto también puede simplificar la integración de equipos y la disposición del cableado secundario.
Terminales secundarios protegidos
Una caja de terminales reforzada proporciona protección adicional para el cableado secundario. Junto con la base de conexión a tierra y la estructura de montaje, esto ayuda a respaldar una instalación ordenada y un acceso más seguro durante la inspección y el mantenimiento.
Múltiples configuraciones actuales
Diferentes configuraciones de corriente primaria permiten que la misma familia de productos aborde una amplia gama de aplicaciones de distribución. Las configuraciones disponibles se extienden desde clasificaciones de baja corriente hasta aplicaciones de alta corriente hasta 2500 A, sujetas a la configuración del modelo aplicable.
¿Dónde se usa comúnmente?
La estructura compacta y el diseño de media tensión hacen que este tipo de CT sea adecuado para varias aplicaciones eléctricas en interiores.
- Aparamenta interior:Proporciona señales de corriente para circuitos de medición y protección.
- Gabinetes de distribución de energía:Soporta monitoreo de alimentadores y cargas eléctricas.
- Subestaciones compactas:Conecta circuitos primarios con equipos de medición y protección.
- Sistemas de energía industriales:Ayuda a monitorear las condiciones de operación eléctrica en las instalaciones de fabricación.
- Sistemas de gestión de energía:Proporciona información actual para monitoreo y análisis eléctrico.
- Automatización de la distribución:Admite detección de corriente para control y monitoreo eléctrico automatizado.
En instalaciones prácticas, el transformador puede funcionar junto con relés de protección, medidores de energía, instrumentos de monitoreo y otros equipos eléctricos secundarios. Esto hace que la especificación precisa sea particularmente importante al integrar un CT en un sistema de aparamenta existente.
¿Cómo se debe seleccionar el TC adecuado?
Para ingenieros, contratistas eléctricos, fabricantes de tableros y equipos de compras, la selección de productos debe basarse en la aplicación eléctrica completa y no solo en el voltaje nominal.
- Confirme el voltaje del sistema.Verifique que el CT sea adecuado para la red de media tensión real, como una aplicación de 10 KV.
- Determine la corriente primaria.Seleccione una clasificación de corriente primaria que corresponda a las condiciones operativas y del sistema esperadas.
- Elija la corriente secundaria.Compruebe si los medidores aguas abajo y los relés de protección requieren una corriente secundaria de 1 A o 5 A.
- Definir el requisito de precisión.Los circuitos de medición y protección pueden requerir diferentes clases de precisión.
- Verifique la carga secundaria.La salida nominal debe ser compatible con el circuito secundario conectado.
- Verificar los requisitos de aislamiento.Confirme que el nivel de aislamiento coincida con el sistema eléctrico y el diseño del proyecto.
- Verificar condiciones de instalación mecánica.Se deben revisar los orificios de montaje, la posición de los terminales, el espacio disponible en el gabinete y las disposiciones de conexión a tierra.
Para proyectos personalizados, proporcionar al proveedor el voltaje del sistema, la corriente primaria, la corriente secundaria, la clase de precisión, la carga nominal, el entorno de instalación y la aplicación prevista puede mejorar significativamente la selección del modelo y la comunicación técnica.
Preguntas frecuentes
¿Cuál es la función principal de un transformador de corriente interior de 10KV?
Su función principal es transformar una corriente primaria alta en una corriente secundaria inferior estandarizada para medición, monitoreo de energía y protección de relés en sistemas eléctricos de media tensión.
¿Qué opciones de corriente secundaria están disponibles?
La especificación LZZBJ9-10 admite opciones de corriente secundaria nominal de 1A y 5A. La opción adecuada debe corresponder al equipo de medición o protección conectado.
¿Qué rango de corriente principal se puede configurar?
Las configuraciones enumeradas cubren clasificaciones de corriente primaria de 5 A a 2500 A. La configuración exacta debe seleccionarse de acuerdo con los requisitos eléctricos del proyecto.
¿Se puede utilizar este CT tanto para medición como para protección?
Sí. El producto admite diferentes combinaciones de clases de precisión para aplicaciones de medición y protección. La configuración requerida debe determinarse a partir del esquema de protección y los requisitos de medición.
¿Por qué se utiliza resina epoxi en la estructura CT?
La resina epoxi proporciona aislamiento eléctrico y encapsulación mecánica. En una estructura completamente cerrada, también ayuda a proteger los componentes internos y respalda el funcionamiento estable en entornos de aparamenta en interiores.
¿Dónde se puede instalar este tipo de transformador de corriente?
Las aplicaciones típicas incluyen aparamenta de interior, gabinetes de distribución de energía, subestaciones compactas, sistemas de energía industrial, sistemas de gestión de energía y equipos de automatización de distribución.
Hable con Anqiang Power para obtener una solución personalizada
Al seleccionar un transformador de corriente de media tensión, es esencial la combinación correcta de corriente primaria, corriente secundaria, clase de precisión, potencia nominal, nivel de aislamiento y estructura de instalación. El LZZBJ9-10 proporciona múltiples opciones de configuración para sistemas de energía interiores de 10 KV y menos, lo que lo hace adecuado para aplicaciones de medición y protección en diferentes entornos de distribución. Si está planificando un nuevo proyecto de aparamenta, actualizando un gabinete de distribución existente o necesita un CT configurado según parámetros eléctricos específicos, obtenga más información sobre el transformador de corriente interior de 10 kV ycontáctanoscon sus requisitos técnicos para una solución adecuada de Anqiang Power.
