Disyuntor SF6 tipo tanque de 66KV

El disyuntor SF6 tipo tanque de 66 KV (modelo: LW36-66) es un disyuntor exterior de alto voltaje diseñado para sistemas de transmisión y distribución de energía de 66 KV con una frecuencia nominal de 50 Hz CA. Al utilizar gas SF6 como medio aislante y de extinción de arco, proporciona conmutación confiable, interrupción de fallas y protección para subestaciones, redes eléctricas de servicios públicos, instalaciones industriales y proyectos de energía renovable. El disyuntor también se puede utilizar como disyuntor de bus y para aplicaciones de conmutación de bancos de condensadores.

Diseñado con una estructura compacta de tanque vivo, el LW36-66 minimiza el espacio de instalación al tiempo que ofrece un rendimiento eléctrico excepcional y confiabilidad operativa a largo plazo. Su avanzado mecanismo operativo de resorte, su baja tasa de fuga de SF6 y su diseño de fácil mantenimiento lo convierten en una solución ideal para las redes de transmisión de alto voltaje modernas que requieren un funcionamiento seguro, eficiente y estable.

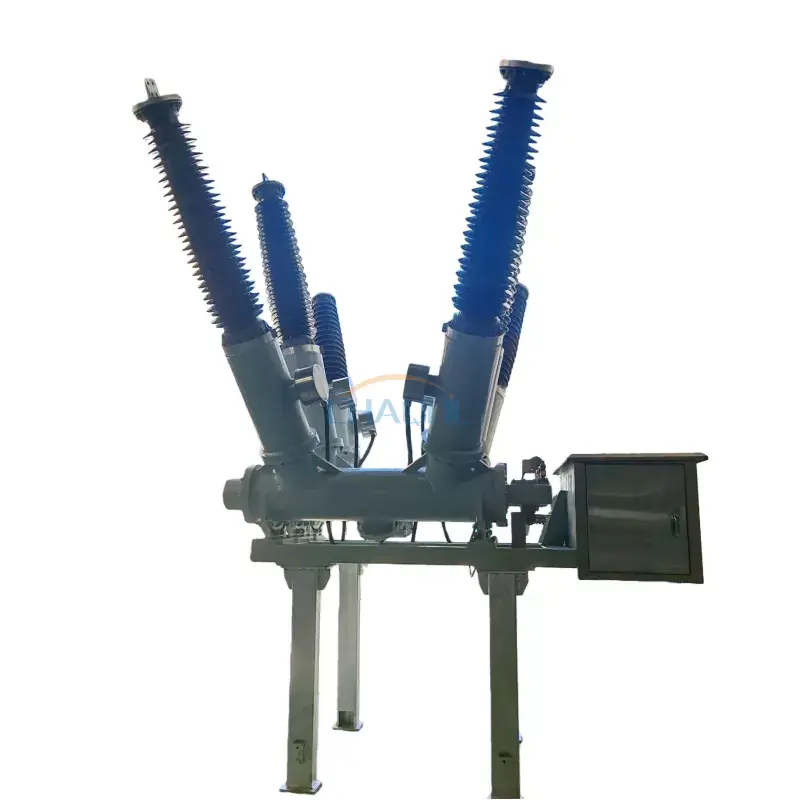

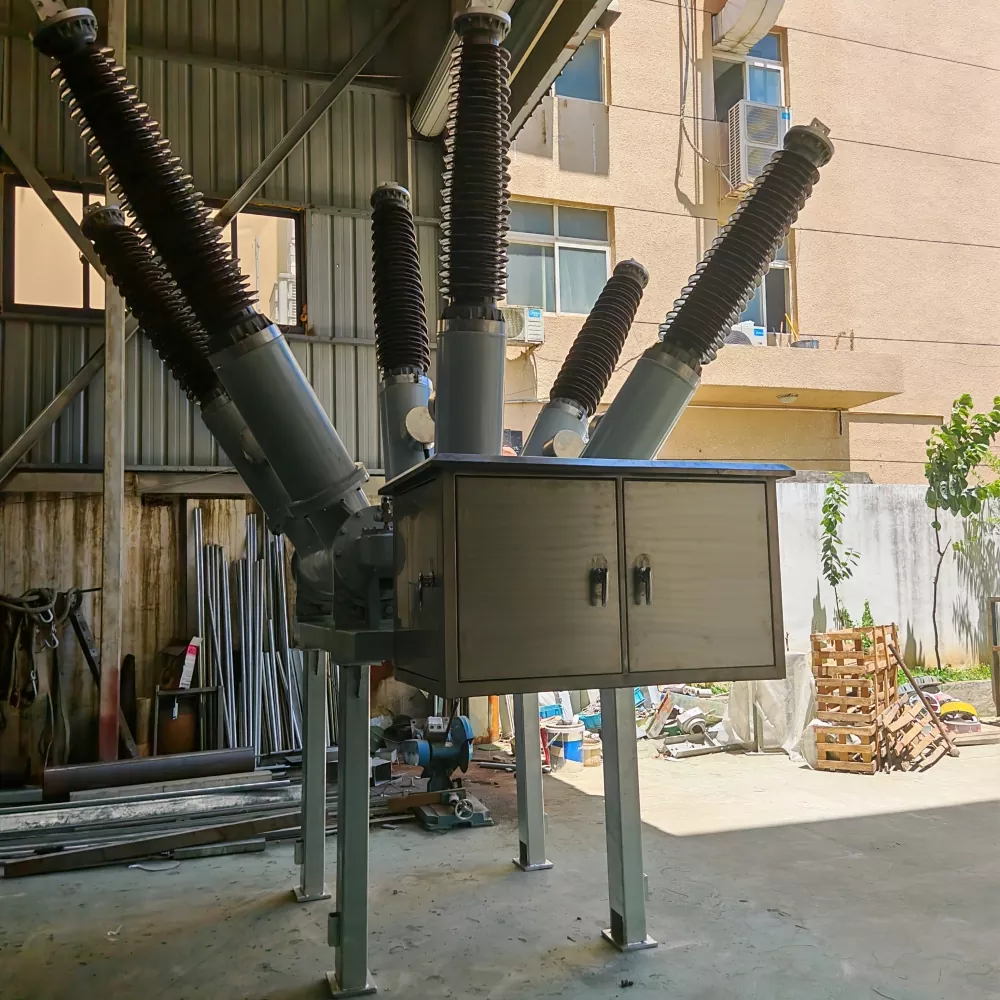

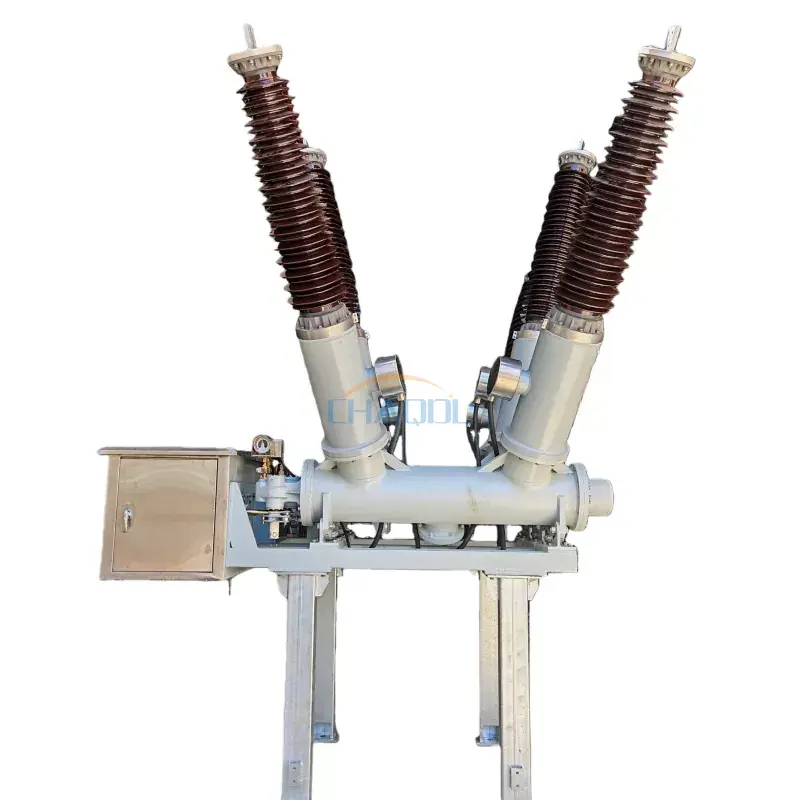

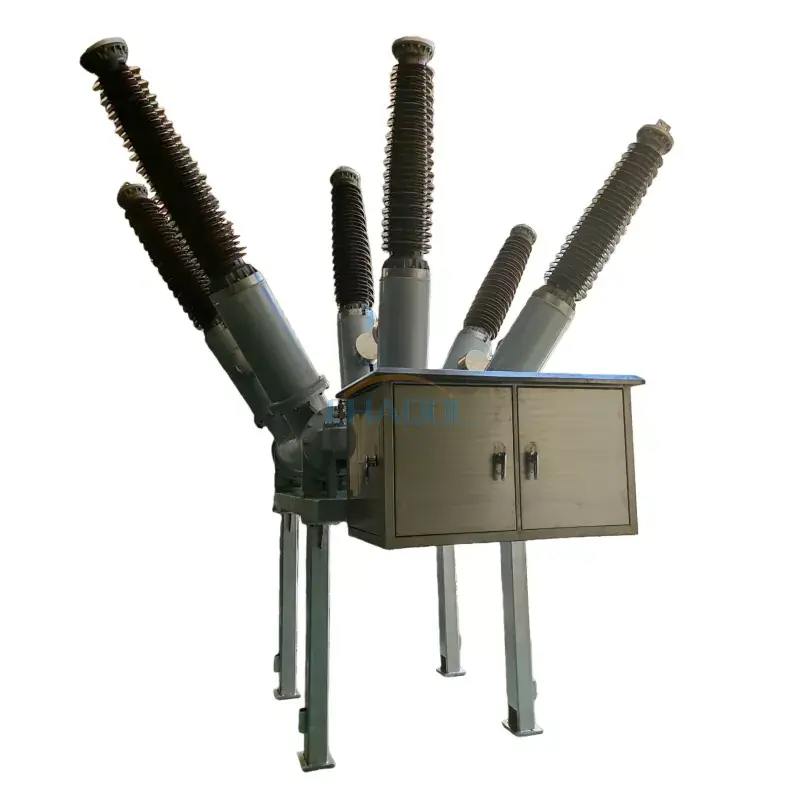

Foto real del producto

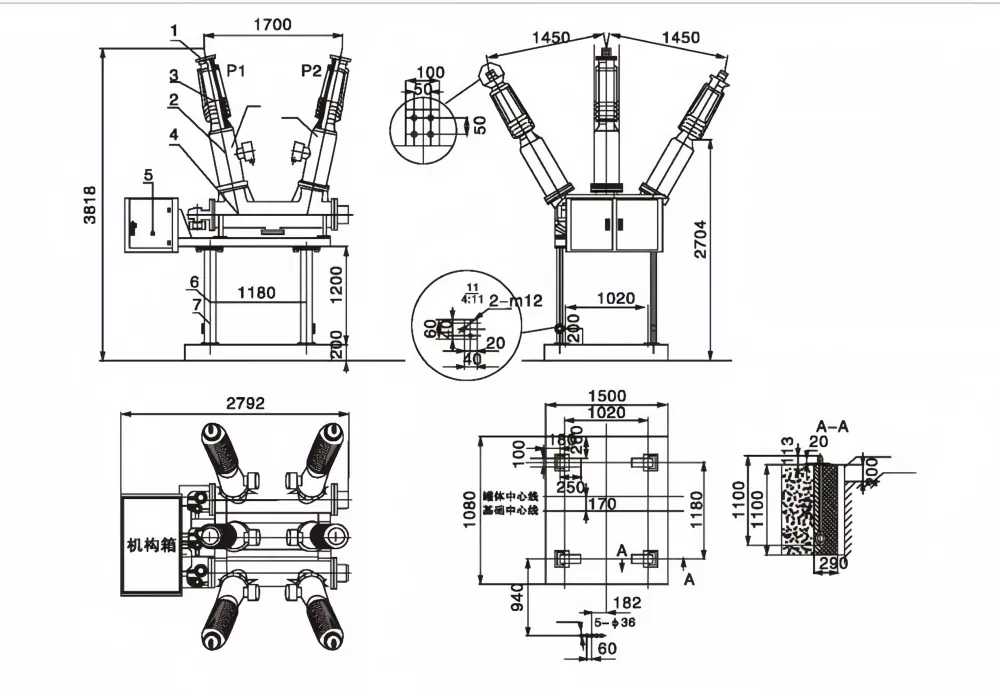

Diagrama de dimensiones del producto

Estructura principal

• Bornero monofásico de aluminio plateado para una excelente conductividad eléctrica.
• Casquillo de salida de porcelana de alta resistencia con rendimiento de aislamiento superior.
• Transformador de corriente (CT) incorporado para protección y medición.
• Cámara de extinción de arco SF6 de suelo con alta capacidad de interrupción.
• Gabinete de mecanismos que integra el mecanismo de operación de resorte y los componentes de control secundarios.
• Soporte de canal de acero galvanizado de alta resistencia para una instalación estable.
• Múltiples terminales de conexión a tierra para mejorar la seguridad operativa.

Características del producto

• Corriente nominal hasta3150A, adecuado para aplicaciones de transmisión de cargas pesadas.
• La avanzada tecnología de aislamiento de gas SF6 garantiza una excelente rigidez dieléctrica y una extinción fiable del arco.
• Larga resistencia eléctrica con capacidad de interrupción de fallas de 31,5 kA y hasta 10 000 operaciones mecánicas.
• Tasa de fuga anual de gas SF6 inferior al 0,5 %, lo que reduce los requisitos de mantenimiento y garantiza la fiabilidad del sellado a largo plazo.
• ElDisyuntor SF6 tipo tanque de 66KVestá diseñado para ambientes exteriores severos, soportando un nivel de contaminación IV y temperaturas ambiente de -40°C a +40°C.
• La construcción compacta tipo tanque reduce el espacio de instalación al tiempo que mejora la estabilidad mecánica.
• Adecuado para monitoreo remoto, automatización de subestaciones y aplicaciones modernas de redes inteligentes.

Especificaciones técnicas

Especificaciones del mecanismo operativo

Aplicaciones

ElDisyuntor SF6 tipo tanque de 66KVSe utiliza ampliamente en sistemas de transmisión y distribución de energía de alto voltaje donde la conmutación y la protección confiables son esenciales.

• Subestaciones de 66KV
• Redes de transmisión y distribución de servicios públicos.
• Plantas de generación de energía
• Integración de la red de energías renovables
• Sistemas de distribución de energía industrial.
• Conmutación de banco de condensadores
• Protección de amarres y alimentadores de autobuses
• Proyectos de automatización de subestaciones y redes inteligentes.

Principio de funcionamiento

El disyuntor SF6 tipo tanque de 66 KV utiliza gas hexafluoruro de azufre (SF6) como medio aislante y extintor de arco. Cuando los contactos se separan durante una operación de conmutación, se genera un arco eléctrico. El gas SF6 a alta presión enfría y desioniza rápidamente el arco, lo que permite interrumpir la corriente de falla de manera segura y eficiente. El mecanismo operativo de resorte accionado por motor proporciona operaciones de apertura y cierre rápidas, lo que garantiza una protección confiable para los sistemas eléctricos de alto voltaje.

Preguntas frecuentes

¿Para qué se utiliza un disyuntor SF6 tipo tanque de 66 KV?

Se utiliza para conmutación, protección e interrupción de fallas en sistemas de transmisión y distribución de 66 KV, lo que ayuda a mantener el funcionamiento seguro y confiable de subestaciones y redes eléctricas.

¿Cuáles son las ventajas de un disyuntor tipo tanque de SF6?

Los disyuntores tipo tanque SF6 ofrecen un excelente rendimiento de aislamiento, alta capacidad de interrupción, estructura compacta, bajos requisitos de mantenimiento y una larga vida útil mecánica.

¿Se puede utilizar este disyuntor para la conmutación de bancos de condensadores?

Sí. El LW36-66 es adecuado para conmutación de bancos de capacitores, aplicaciones de conexión de bus y protección de líneas de transmisión de alto voltaje.

¿Es el disyuntor adecuado para entornos exteriores hostiles?

Sí. Está diseñado para funcionar de forma fiable en condiciones de nivel de contaminación IV y temperaturas ambiente que oscilan entre -40 °C y +40 °C, lo que lo hace adecuado para instalaciones exteriores exigentes.
