Disyuntor exterior de 33 kV con reconectador automático

ElDisyuntor exterior de 33 kV con reconectador automático, también conocido como disyuntor en vacío de alto voltaje para exteriores ZW32-40.5, está diseñado para redes de distribución aérea de media tensión, subestaciones, redes de servicios públicos y sistemas de distribución de energía inteligentes. Se utiliza principalmente para conmutar corrientes de carga, interrumpir corrientes de sobrecarga y eliminar fallas de cortocircuito al tiempo que garantiza una continuidad confiable del suministro de energía.

Equipado con un avanzado sistema de interrupción de vacío y una funcionalidad inteligente de recierre automático, este disyuntor de vacío para exteriores puede restaurar automáticamente la energía después de fallas temporales, lo que mejora significativamente la confiabilidad de la red y reduce la duración de los cortes. Su estructura compacta, diseño liviano y alta resistencia mecánica lo convierten en una solución ideal para proyectos modernos de automatización de la distribución.

El disyuntor ZW32-40.5 es adecuado para sistemas de energía de 33 KV y 40,5 KV y admite operación local, control remoto, monitoreo de fallas y administración de redes de distribución basada en comunicaciones. Es ampliamente utilizado por empresas de servicios públicos, instalaciones industriales, proyectos de energía renovable y redes de electrificación rural en todo el mundo.

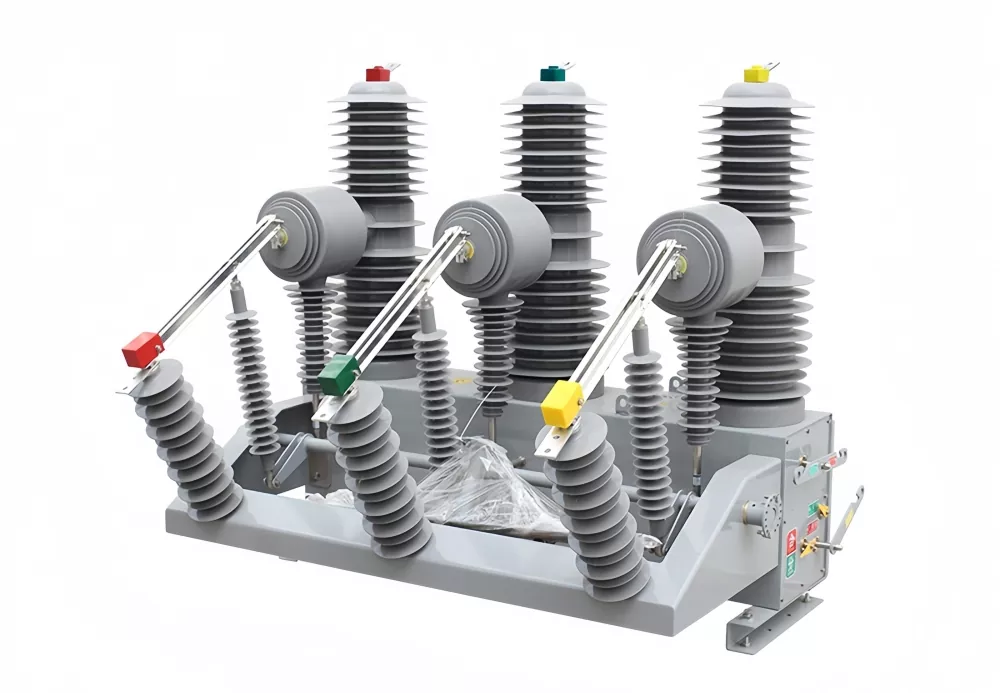

Diagrama de apariencia del producto

Parámetros técnicos

Características clave

• La función de reconexión automática integrada mejora la confiabilidad del suministro de energía y reduce el tiempo de interrupción.
• La tecnología de extinción de arco al vacío proporciona un excelente rendimiento de interrupción y una larga vida útil.
• Adecuado para redes aéreas de distribución y aplicaciones de subestaciones de 33KV y 40,5KV.
• Alta capacidad de corte en cortocircuito hasta 31,5KA.
• La estructura compacta y el diseño liviano simplifican el transporte y la instalación.
• Soporta operación local, control remoto, telemetría y sistemas de automatización de distribución.
• La construcción de postes sellados mejora el rendimiento del aislamiento y la resistencia ambiental.
• El interruptor de vacío sin mantenimiento reduce los costos operativos durante todo el ciclo de vida del equipo.
• Compatible con sistemas de monitoreo SCADA, redes inteligentes y redes de servicios públicos.
• La larga vida mecánica de hasta 10 000 operaciones garantiza un rendimiento confiable a largo plazo.

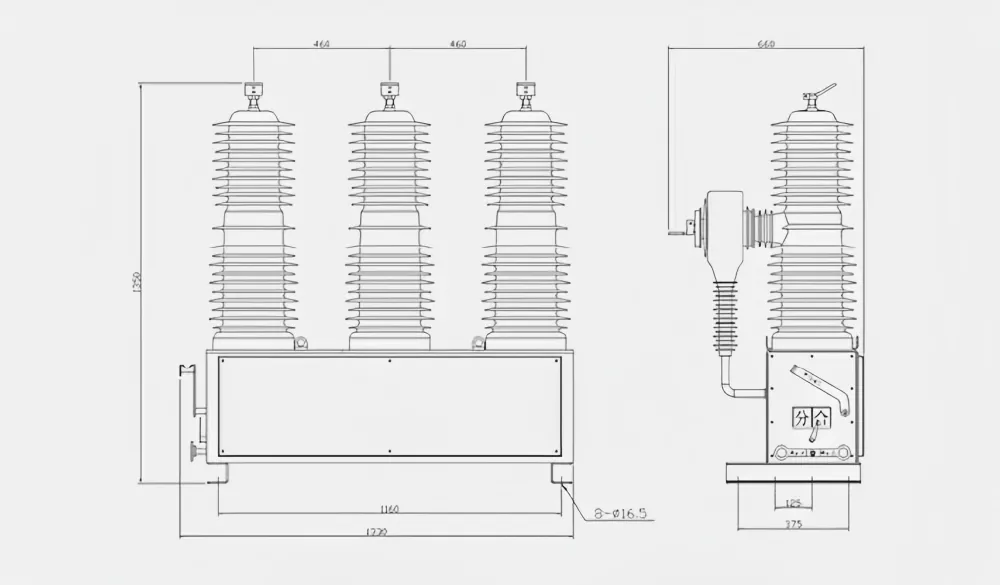

Diagrama de dimensiones del producto

Estructura del producto y principio de funcionamiento.

ElDisyuntor exterior de 33 kV con reconectador automáticoConsiste principalmente en un poste sellado integrado, un interruptor de vacío, un transformador de corriente, un mecanismo operativo, una estructura de soporte aislada y un gabinete resistente a la intemperie. El gabinete está fabricado con acero de alta calidad para brindar una excelente protección mecánica y durabilidad a largo plazo en exteriores.

Los transformadores de corriente se pueden configurar según los requisitos del proyecto para aplicaciones de medición, monitoreo y protección. Cuando ocurre una falla en la línea de distribución, el controlador inteligente detecta rápidamente condiciones anormales y ordena al disyuntor de vacío que interrumpa la corriente de falla. Para fallas temporales como rayos o perturbaciones transitorias en la línea, la función de reconexión automática restaura la energía automáticamente después de un intervalo preestablecido, minimizando las interrupciones del servicio.

Combinado con un controlador inteligente, el interruptor admite operaciones de conmutación local, así como monitoreo y control remotos a través de interfaces de comunicación. Los métodos de comunicación pueden incluir redes de fibra óptica, cables de comunicación, GPRS, CDMA, GSM u otros sistemas de comunicación de servicios públicos, lo que lo convierte en una solución ideal para proyectos de automatización de distribución y redes inteligentes.

Aplicaciones

EsteDisyuntor exterior de 33 kV con reconectador automáticoSe utiliza ampliamente en sistemas de transmisión y distribución de energía donde el aislamiento automático de fallas y la restauración del servicio son críticos.

• Redes de distribución de energía de servicios públicos.
• Líneas aéreas de distribución
• Subestaciones electricas
• Proyectos de redes inteligentes
• Centrales eléctricas de energías renovables.
• Instalaciones industriales y mineras
• Sistemas de electrificación urbana y rural.
• Redes de suministro de energía ferroviaria y de transporte.

Preguntas frecuentes

¿Qué es un disyuntor de reconectador automático?

Un disyuntor de reconectador automático puede restaurar automáticamente la energía después de que ocurren fallas temporales en una línea de distribución. Esto mejora significativamente la continuidad del suministro de energía y reduce la duración de los cortes para los usuarios finales.

¿Cuáles son las ventajas de un disyuntor de vacío?

Los disyuntores de vacío brindan una rápida extinción del arco, alta confiabilidad, bajos requisitos de mantenimiento, larga vida útil y operación respetuosa con el medio ambiente sin aceite ni gas SF6.

¿Se puede integrar este disyuntor en un sistema de red inteligente?

Sí. El interruptor admite monitoreo remoto, operación remota, diagnóstico de fallas e interfaces de comunicación que pueden integrarse en SCADA y sistemas de automatización de redes inteligentes.

¿Dónde se utiliza habitualmente el disyuntor de vacío ZW32-40.5?

Se utiliza comúnmente en subestaciones de servicios públicos, redes aéreas de distribución, proyectos de energía renovable, sistemas de energía industrial e infraestructura de electrificación rural.

¿Por qué elegir un reconectador automático exterior de 33KV?

Un reconectador automático exterior de 33 KV mejora la confiabilidad de la red, minimiza los tiempos de interrupción, reduce los costos de mantenimiento y mejora la eficiencia de la gestión de fallas para los sistemas de distribución de energía modernos.
