Disyuntor SF6 para exteriores de 126KV

El disyuntor SF6 para exteriores de 126 KV (modelo LW36-126) es un dispositivo de conmutación de clase de transmisión de alto voltaje diseñado para subestaciones de redes eléctricas, sistemas de transmisión de servicios públicos y redes eléctricas industriales a gran escala. Se usa ampliamente para control, protección y conmutación de corriente de carga, corriente de sobrecarga y corriente de falla de cortocircuito, y también puede funcionar como disyuntor de conexión en sistemas de energía interconectados.

Este disyuntor SF6 para exteriores de 126 KV adopta gas hexafluoruro de azufre (SF6) como medio de aislamiento y extinción de arco, combinado con una estructura de columna única y ruptura única por polo. Durante la interrupción, el principio de extinción del arco de autoenergía genera un flujo de gas de alta velocidad dentro de la cámara del arco para enfriar y extinguir el arco de manera eficiente, lo que garantiza un rendimiento de ruptura estable en condiciones de falla alta.

Equipado con un mecanismo operativo de resorte de motor impulsado por CT y un sistema de enlace mecánico de tres etapas, el LW36-126 ofrece un rendimiento de conmutación preciso, alta confiabilidad mecánica y excelente estabilidad operativa a largo plazo en ambientes exteriores exigentes.

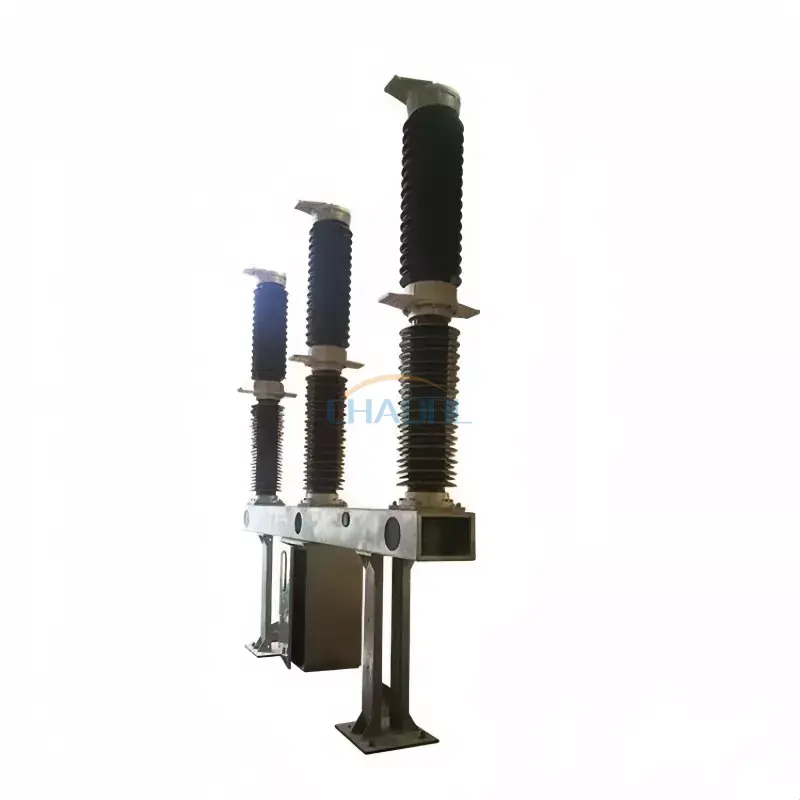

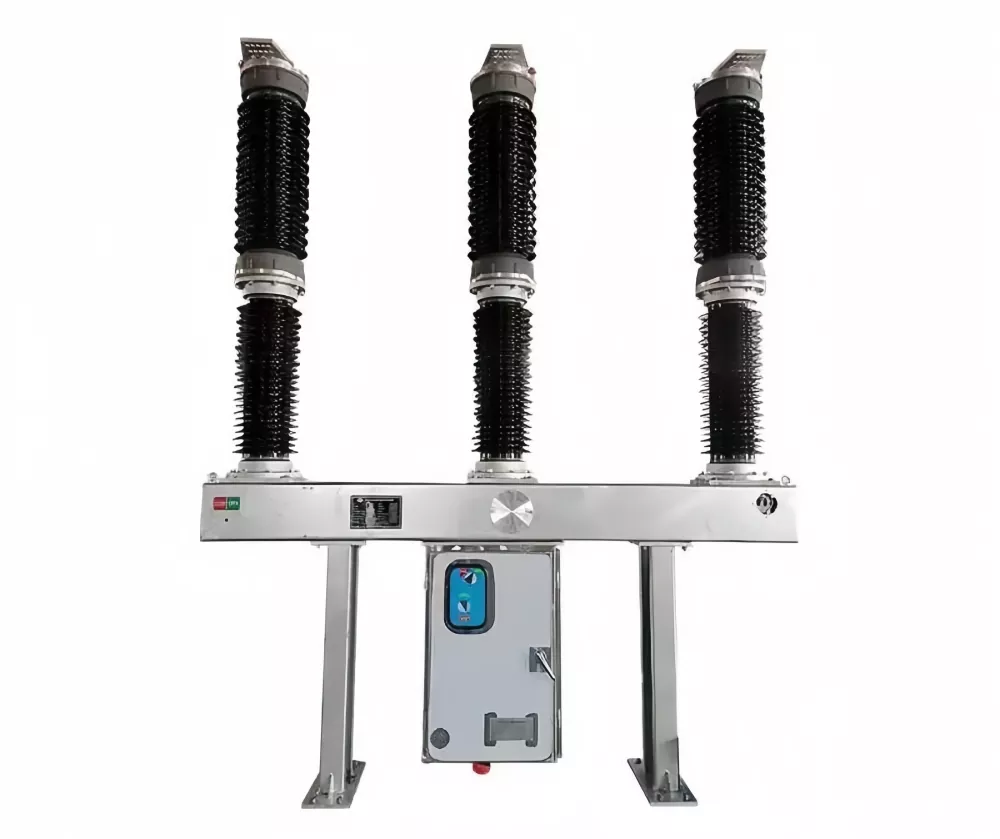

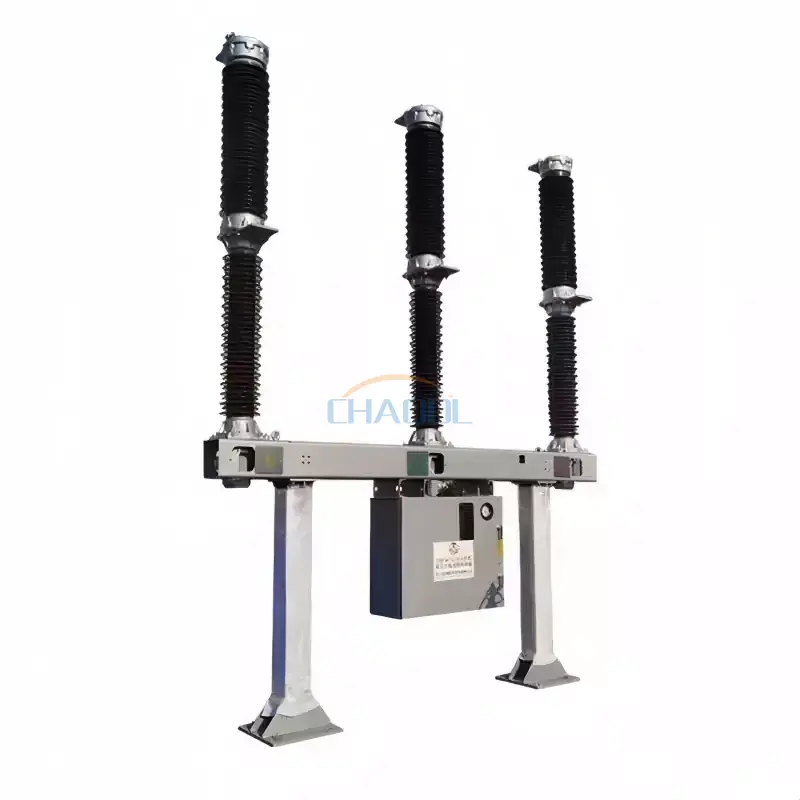

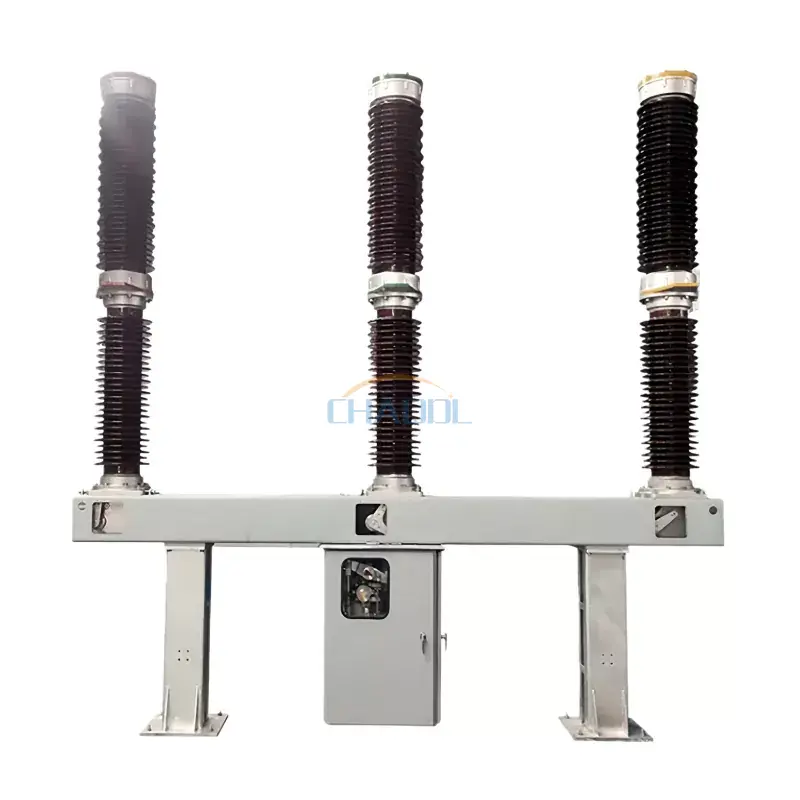

Apariencia del producto

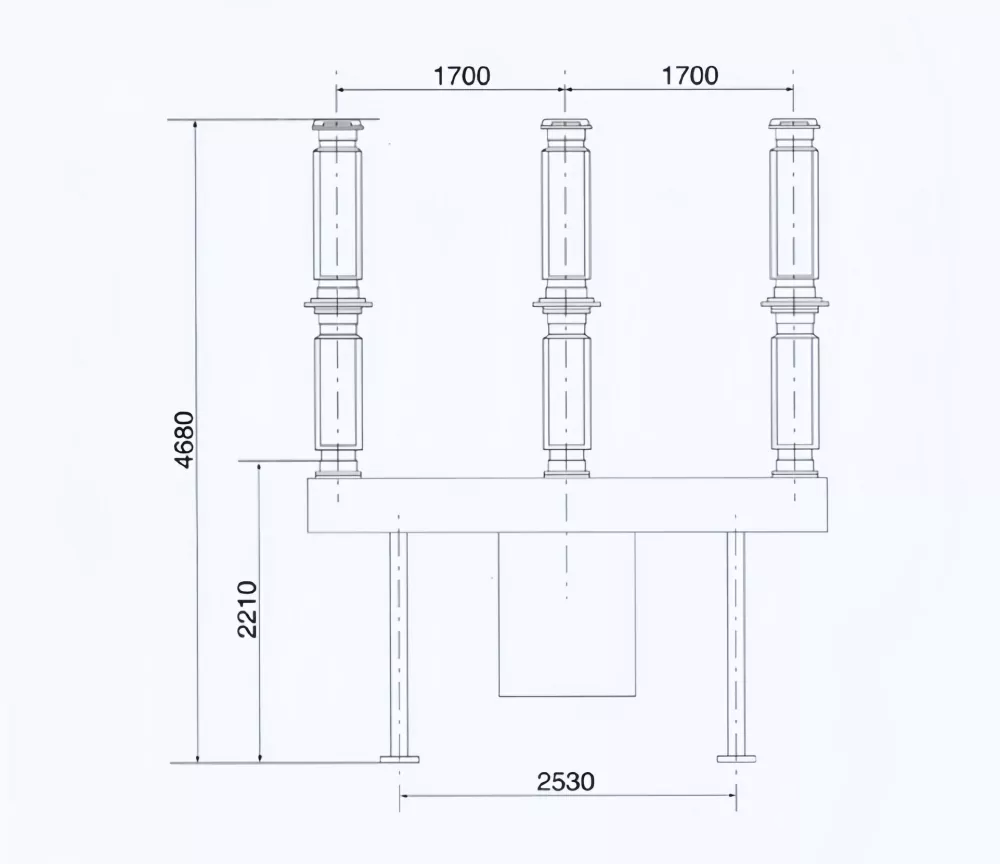

Diagrama de dimensiones del producto

Entorno operativo

• Altitud de instalación: ≤ 3000 metros sobre el nivel del mar
• Temperatura ambiente: -30°C a +40°C
• Velocidad máxima del viento: ≤ 34 m/s
• Nivel de contaminación: Clase III (25 mm/kV)

Parámetros técnicos

Características del producto

• El aislamiento avanzado de gas SF6 garantiza una excelente extinción del arco y rendimiento dieléctrico.
• El diseño de una sola columna y un solo poste reduce la complejidad mecánica y mejora la confiabilidad.
• Alta capacidad de corte de hasta 40 kA para interrupción de fallas a nivel de transmisión.
• El mecanismo operativo de resorte impulsado por CT garantiza una operación de conmutación estable y precisa.
• Adecuado para ambientes exteriores hostiles con fuerte resistencia a la contaminación, el viento y las variaciones de temperatura.
• Larga vida mecánica con bajos requisitos de mantenimiento para los operadores de red.
• Compatible con modernos sistemas de automatización y control remoto de subestaciones.

Estructura del producto y principio de funcionamiento

El disyuntor SF6 para exteriores de 126 KV consta de una cámara de extinción de arco llena de gas SF6, integración de transformador de corriente, mecanismo operativo, estructura de soporte aislante y sistema de carcasa de acero. El gas SF6 actúa como medio aislante y extintor del arco, proporcionando una alta rigidez dieléctrica y una rápida recuperación después de una interrupción.

Durante condiciones de falla, el mecanismo operativo hace que el contacto móvil se separe, generando un flujo de gas SF6 de alta velocidad dentro de la cámara de arco. Este flujo de aire enfría y desioniza rápidamente el arco, lo que garantiza una interrupción segura de las corrientes de falla de alto voltaje. El sistema de varillaje mecánico de tres etapas garantiza un funcionamiento sincronizado de los polos y una alta consistencia de frenado.

Aplicaciones

• Subestaciones de transmisión de alta tensión
• Sistemas de interconexión de redes eléctricas
• Redes de transmisión y distribución de servicios públicos.
• Centrales hidroeléctricas y térmicas.
• Sistemas de energía industriales de alto voltaje.
• Proyectos de infraestructura y energía a gran escala.
• Sistemas de energía ferroviarios y de transporte.

Preguntas frecuentes

¿Qué es unDisyuntor SF6 para exteriores de 126KVutilizado para?

Se utiliza para interrumpir y controlar corrientes eléctricas de alto voltaje en redes de transmisión, garantizando el funcionamiento seguro de subestaciones y sistemas de energía durante fallas u operaciones de conmutación.

¿Por qué se utiliza gas SF6 en los disyuntores?

El gas SF6 tiene excelentes propiedades de aislamiento y extinción de arco, lo que permite la interrupción eficiente de corrientes de falla de alto voltaje manteniendo al mismo tiempo el tamaño compacto del equipo.

¿El LW36-126 es adecuado para instalación en exteriores?

Sí. ElDisyuntor SF6 para exteriores de 126KVestá diseñado específicamente para subestaciones al aire libre y puede funcionar de manera confiable en condiciones ambientales adversas.

¿Cuáles son las ventajas sobre los disyuntores tradicionales?

En comparación con los disyuntores a base de aceite, los disyuntores SF6 ofrecen mayor confiabilidad, menor mantenimiento, extinción más rápida del arco y mejor rendimiento en condiciones de alto voltaje.
