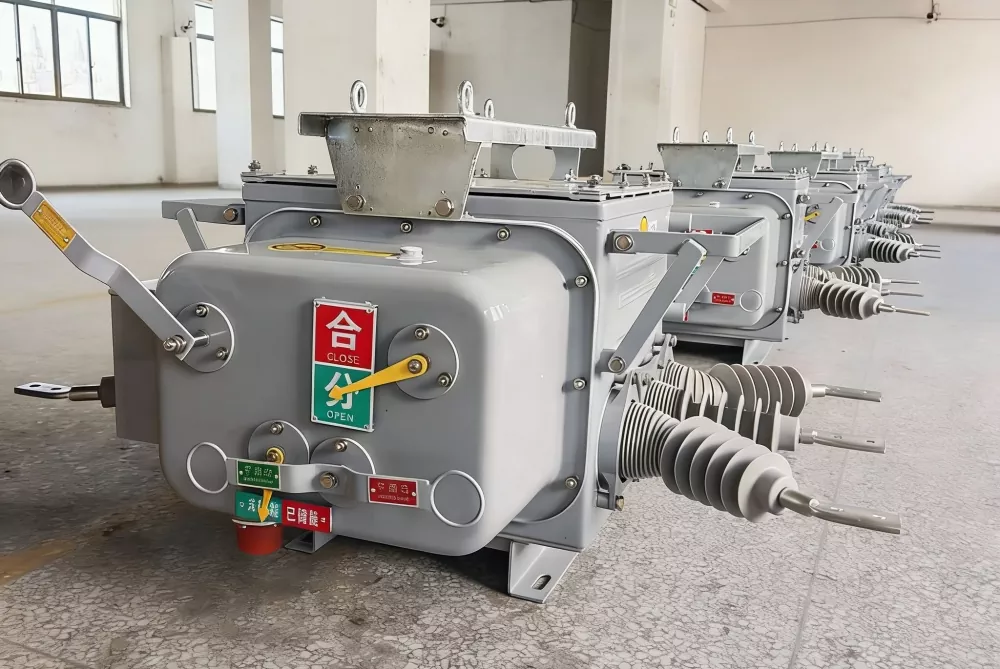

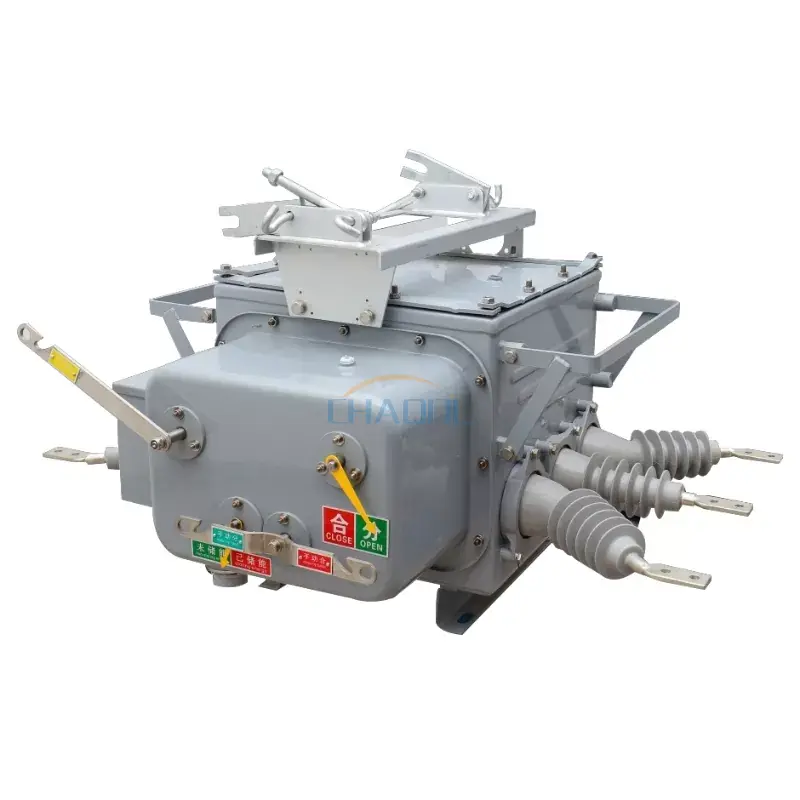

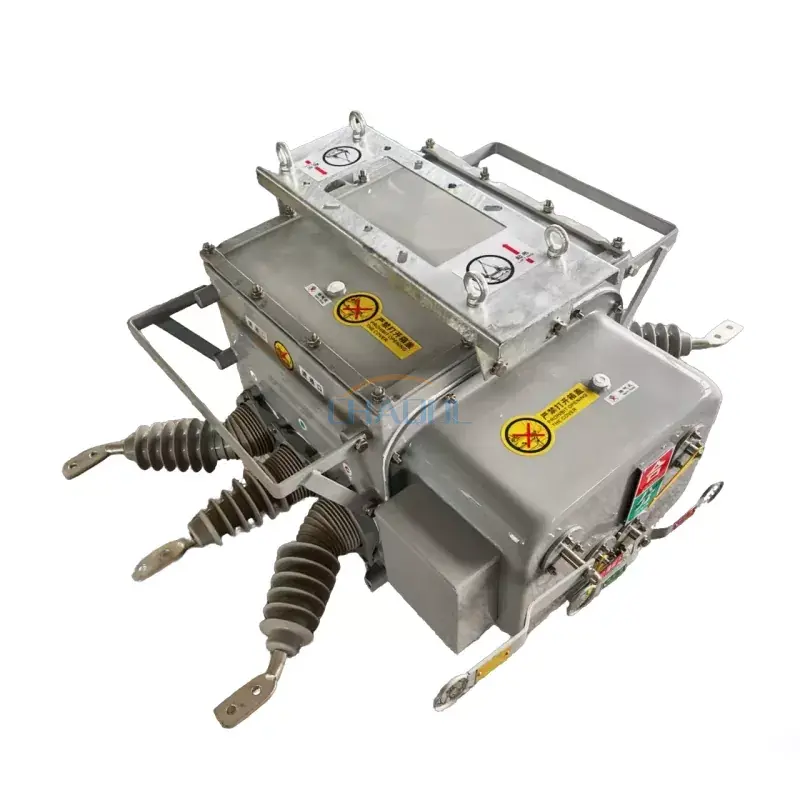

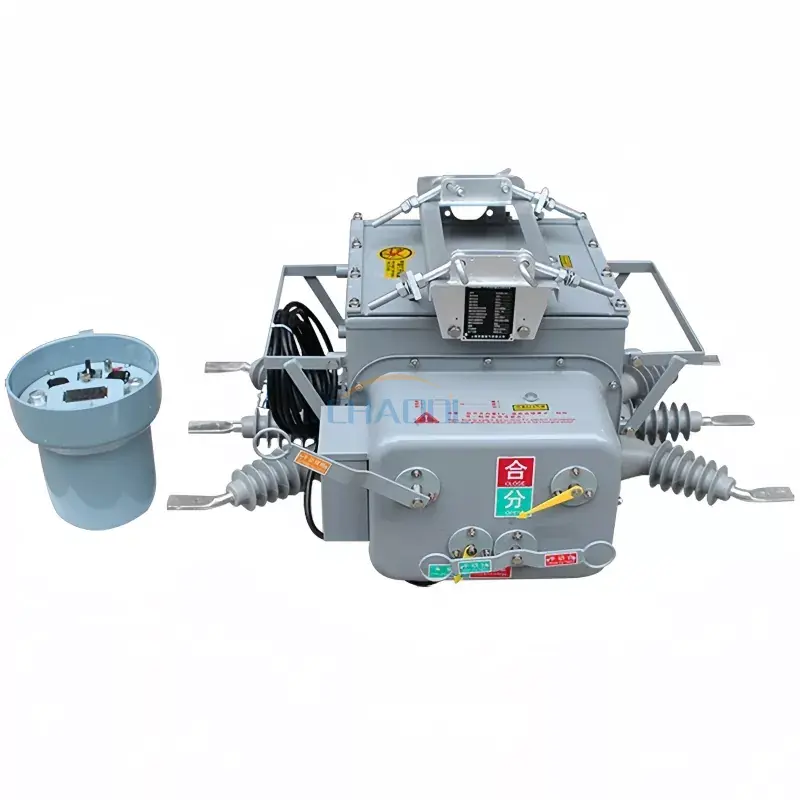

Disyuntor montado en poste para exteriores de 12 kV

Model:ZW20-12F

Anqiang Power es un fabricante chino de disyuntores montados en postes para exteriores de 12 kV. Este equipo de distribución de energía montado en poste para exteriores tiene un voltaje nominal de 12 kV y opera con CA trifásica de 50 Hz. Presenta excelentes capacidades de recierre cuando se usa con un controlador, cumpliendo con los requisitos de los sistemas de automatización de distribución. Se utiliza principalmente para encender y apagar corrientes de carga y corrientes de cortocircuito en sistemas de energía de 10 kV, y se utiliza en subestaciones y sistemas de distribución de empresas industriales y mineras.

Enviar Consulta

Descripción del Producto

Poder Anqiangpresenta la serie ZW20-12F, una nueva generaciónDisyuntor montado en poste para exteriores de 12KVDiseñado para sistemas de distribución aérea trifásicos CA 50 Hz. Diseñado con tecnología avanzada de interrupción de vacío y gabinete sellado con gas SF6 (diseño de presión manométrica cero), este disyuntor integra perfectamente las funciones de un disyuntor de vacío, un reconectador y un seccionalizador. Ya sea que opere una red de electrificación rural, un sistema de distribución de un parque industrial o un proyecto de automatización de redes inteligentes, el ZW20-12F ofrece protección confiable contra fallas y capacidades de control remoto.

ZW20-12F frente a un disyuntor exterior tradicional

Disyuntor exterior ZW20-12F

Diseño avanzado montado en poste

✓ Presión manométrica cero del gas SF6– Seguro y ecológico
✓ Conector de aviación para cableado secundario.– Fácil integración del controlador
✓ Estructura sellada sin mantenimiento
✓ Diseñado para sistemas de automatización de distribución (DA)

Rompedor tradicional

Rompedor de aceite convencional/SF6

✓ Requiere mantenimiento periódico
✓ Operación con mayor presión de gas
✓ Cableado de control voluminoso
✓ Funcionalidad de reconexión limitada

📍 Guía de aplicación y selección: escenarios del mundo real

✅ Escenario 1: Red de Electrificación Rural 10kV (Líneas Aéreas)
UsarZW20-12Fcomo principal dispositivo de protección en ramales. Con controlador de reconectador automático, elimina fallas temporales y reduce el tiempo de interrupción. El conector de aviación simplifica el cableado de campo.

✅ Escenario 2: Sistema de Distribución del Parque Industrial
El ZW20-12F maneja corriente de carga de 630/1000 A y elimina fallas de cortocircuito de hasta 25 kA. Su diseño sin mantenimiento reduce los costos operativos de distribución de energía en fábrica.

✅ Escenario 3: Automatización de Red Inteligente (Automatización de Alimentadores)
Cuando se combina con un controlador de automatización de alimentador, el ZW20-12F admite monitoreo remoto, aislamiento de fallas y restauración del servicio, ideal para proyectos modernos de automatización de distribución.

📋 Especificaciones técnicas: tipo probado (GB/T 1984 / IEC 62271-100)

Proyecto	Valor del parámetro
Tensión nominal	12kV
Frecuencia nominal	50Hz
Corriente nominal	630/1000A
Corriente nominal de corte en cortocircuito	20/25 kA
Corriente nominal máxima soportada	50/63 kA
Corriente nominal soportada de corta duración	20/25 kA
Corriente nominal de cierre de cortocircuito	50/63 kA
Secuencia de operación nominal	Abierto - 0,3 segundos - Cerrado - 180 segundos - Abierto - Cerrado
Vida mecánica	10.000 veces
Ciclos de ruptura de corriente nominal	10.000 veces
Capacidad nominal de corte en cortocircuito	30 veces
Presión nominal del gas SF6	0Mpa

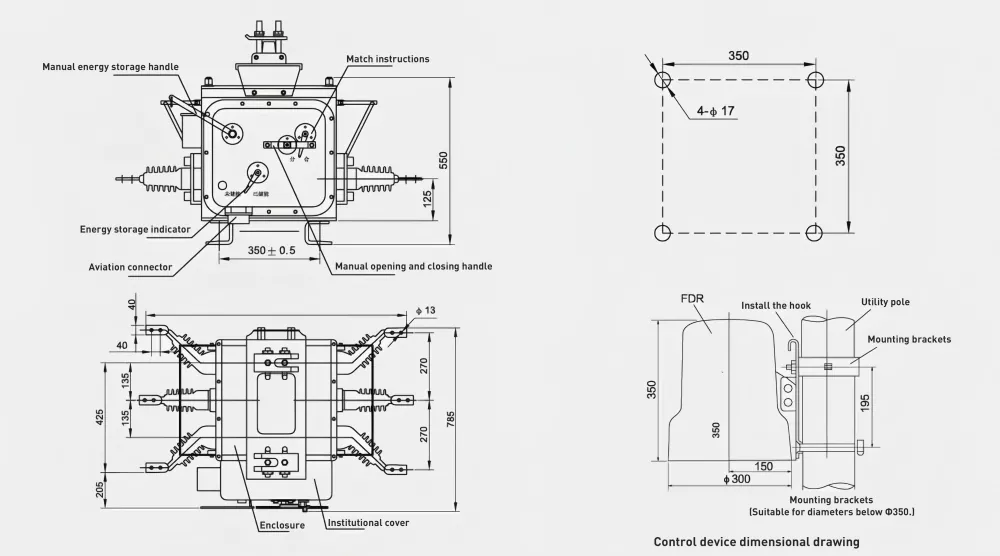

📐 Dimensiones del producto y desglose de componentes

ZW20-12F outdoor pole mounted circuit breaker dimensions

Diseño mecánico ZW20-12F– 1. Interruptor en vacío, 2. Mecanismo de operación por resorte, 3. Transformadores de corriente, 4. Gabinete sellado SF6, 5. Conector de aviación (control secundario), 6. Palanca de operación manual, 7. Terminal de conexión a tierra, 8. Soporte de montaje en poste, 9. Cámara de arco.

La ZW20-12F cuenta con undiseño compacto y livianoque se monta directamente sobre postes de hormigón. Elconector de aviaciónsimplifica el cableado de campo entre el interruptor y el controlador inteligente, lo que reduce significativamente el tiempo de instalación en comparación con los bloques de terminales tradicionales.

🏭 ¿Por qué Anqiang Power? – Su socio confiable para disyuntores exteriores

Directo de fábrica– Sin intermediarios, mejor precio y plazo de entrega (15-25 días).
Tipo probado– GB/T 1984, IEC 62271-100, totalmente certificado.
Personalización lista– Integración del controlador, clasificaciones de corriente especiales, marca OEM.
Referencias globales– Suministrado al sudeste asiático, Medio Oriente, África y América del Sur.

📌 Referencias reales de proyectos:

✅ Indonesia– Más de 500 unidades de ZW20-12F desplegadas en un proyecto de electrificación rural en Java y Sumatra (2023-2025).

✅ Filipinas– 300 juegos de ZW20-12F con controladores de reconectadores automáticos suministrados a NGCP para la actualización de la automatización del alimentador de 10 kV.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre ZW20-12F y los disyuntores exteriores tradicionales?
R: ZW20-12F presenta un diseño de presión manométrica de gas SF6 cero (seguro y ecológico), un conector de aviación para una fácil integración del controlador y una estructura sellada que no requiere mantenimiento. Los disyuntores tradicionales requieren mantenimiento periódico y tienen un cableado más complejo.

P2: ¿Se puede utilizar este disyuntor con un controlador de reconectador automático?
R: Sí. El ZW20-12F está diseñado para la automatización de la distribución. Cuando se combina con un controlador de reconectador, admite la eliminación automática de fallas y múltiples secuencias de recierre (Abrir - 0,3 s - Cerrar - 180 s - Abrir - Cerrar).

P3: ¿Cuál es la vida mecánica del ZW20-12F?
R: 10,000 operaciones mecánicas en condiciones normales de servicio, gracias al robusto mecanismo de operación por resorte y al interruptor de vacío sellado.

P4: ¿El disyuntor no requiere mantenimiento? ¿Qué significa eso?
R: Sí. El gas SF6 está sellado a presión manométrica cero, lo que elimina la necesidad de rellenar periódicamente el gas. El interruptor de vacío no requiere mantenimiento de contactos. Esto reduce significativamente los costos operativos.

P5: ¿Ofrecen servicio OEM/ODM?
R: Absolutamente. Ofrecemos marcas personalizadas, configuraciones de clasificación actuales específicas e integración de controladores. Las muestras de preproducción están disponibles con un plazo de entrega de 7 a 10 días.

📩 ¿Necesita una solución personalizada o una lista de precios?

Díganos su corriente nominal, los requisitos del controlador y la cantidad objetivo. Le responderemos dentro de las 24 horas.

Solicitar Cotización →

Correo electrónico: sales@anqiangpower.com | Whatsapp: 8615057324888
