Como fabricante profesional de equipos eléctricos,Poder Anqiangproporciona un confiableTransformador de corriente de secuencia ceroDiseñado para detectar corriente residual y soportar protección contra fallas a tierra en sistemas de distribución de energía. Su estructura de núcleo dividido, su rendimiento magnético estable y su conveniente instalación lo hacen adecuado para aplicaciones de protección y monitoreo donde la detección rápida de fallas y el funcionamiento confiable son esenciales.
Un transformador de corriente de secuencia cero es un transformador de corriente especializado que se utiliza para detectar corriente residual o de secuencia cero causada por desequilibrios de corriente y fallas a tierra. A diferencia de los transformadores de corriente convencionales que miden principalmente corrientes de fase individuales, este dispositivo monitorea la corriente combinada que pasa a través del núcleo del transformador. En condiciones normales de funcionamiento, la suma vectorial de las corrientes monitorizadas es cercana a cero. Cuando se produce una falla a tierra o una ruta de fuga, el equilibrio cambia y se detecta una corriente residual. Esta señal luego se puede transferir a un relé de protección para iniciar una acción protectora adecuada.
Para redes de distribución industrial, subestaciones, conjuntos de aparamenta y proyectos de modernización, seleccionar el transformador adecuado requiere atención al diseño del núcleo, el tamaño de la apertura, el aislamiento, el método de instalación, la precisión, la compatibilidad del relé y las condiciones ambientales. Un transformador de corriente de secuencia cero seleccionado correctamente puede mejorar el monitoreo de fallas y al mismo tiempo ayudar a que los sistemas de protección respondan de manera más efectiva.
¿Qué es un transformador de corriente de secuencia cero?
¿Cómo funciona un transformador de corriente de secuencia cero?
¿Cuáles son las características clave de un transformador de corriente de secuencia cero moderno?
¿Dónde se utiliza un transformador de corriente de secuencia cero?
¿Cómo se debe seleccionar el transformador adecuado?
¿Qué se debe considerar durante la instalación?
Especificaciones del producto y referencia de selección
Un transformador de corriente de secuencia cero, a menudo llamado transformador de corriente de equilibrio central o transformador de corriente residual, está diseñado para detectar el desequilibrio de corriente dentro de un circuito eléctrico. Su aplicación principal es la identificación de corriente residual asociada con fallas a tierra, problemas de aislamiento o rutas de fuga.
El concepto de funcionamiento es diferente al de un transformador de corriente de fase convencional. En lugar de medir un solo conductor, los conductores que pertenecen al circuito protegido pasan a través del núcleo magnético. Cuando las corrientes que fluyen a través de los conductores están equilibradas, sus efectos magnéticos se anulan en gran medida entre sí. Cuando una falla hace que la corriente fluya por un camino no deseado, se desarrolla un campo magnético residual en el núcleo y el devanado secundario produce la señal correspondiente.
Este principio de funcionamiento permite que el transformador funcione junto con relés de protección y otros equipos de monitoreo. Por lo tanto, para los ingenieros eléctricos e integradores de sistemas, el dispositivo sirve como un componente de detección importante dentro de un esquema general de protección contra fallas a tierra.
El principio de funcionamiento está estrechamente relacionado con la Ley actual de Kirchhoff. En un circuito trifásico equilibrado, la suma vectorial de las corrientes de fase es teóricamente cero:
Ia + Ib + Ic = 0
En consecuencia, el flujo magnético generado dentro del núcleo se minimiza y la salida secundaria sigue siendo muy pequeña.
Cuando ocurre una falla a tierra, parte de la corriente abandona el circuito previsto por un camino no deseado. Por tanto, el equilibrio actual se ve alterado:
Ia + Ib + Ic ≠ 0
La corriente residual resultante crea un flujo magnético en el núcleo. Luego, el devanado secundario genera una señal eléctrica que puede ser detectada por un relé de protección.
Una secuencia de protección típica se puede resumir de la siguiente manera:
Este proceso permite que un sistema de protección identifique corriente residual anormal sin depender únicamente de mediciones de transformadores de corriente de fase individuales.

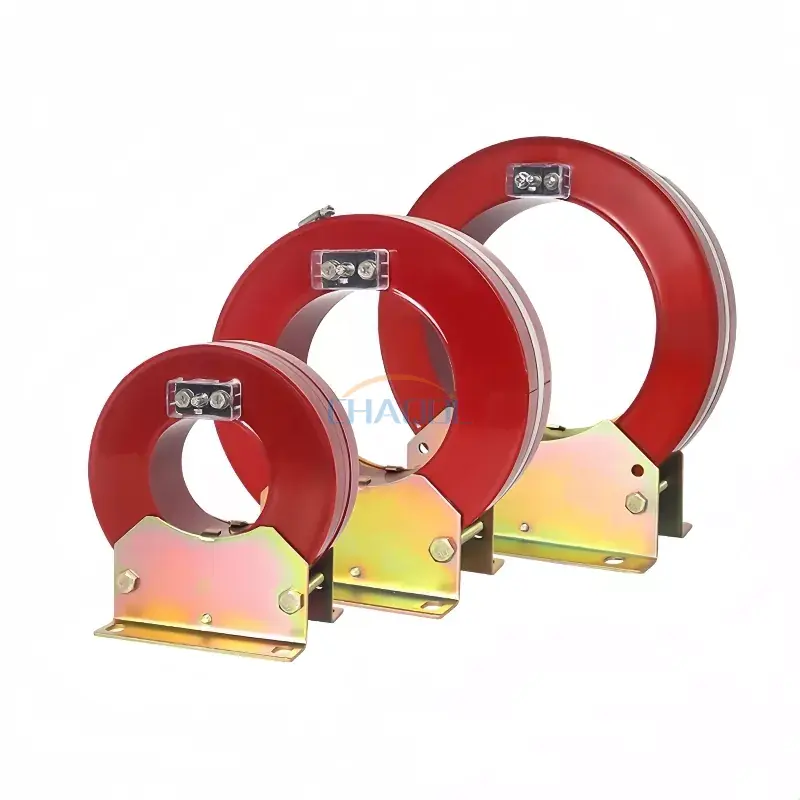

Para aplicaciones eléctricas industriales, la construcción mecánica y el rendimiento electromagnético son igualmente importantes. La serie LXK de Anqiang Power utiliza un diseño de núcleo dividido con fundición al vacío de resina epoxi, lo que permite instalar el transformador alrededor de cables primarios existentes sin necesidad de retirar los cables. Esto puede resultar especialmente valioso para proyectos de modernización y mantenimiento en los que minimizar el tiempo de inactividad es una prioridad.
Se deben considerar varias características al evaluar este tipo de transformador:
Estas características hacen que los diseños de núcleo dividido sean especialmente prácticos cuando se actualiza la infraestructura eléctrica existente sin modificaciones importantes del circuito primario.
Un transformador de corriente de secuencia cero se puede integrar en una amplia gama de sistemas de protección y distribución de energía. Su función principal es proporcionar información sobre corriente residual a equipos de protección o monitoreo.
Las aplicaciones típicas incluyen:
Por ejemplo, en un gabinete de distribución, el transformador puede monitorear los conductores que alimentan un circuito aguas abajo. Si el deterioro del aislamiento hace que la corriente fluya hacia tierra, la corriente residual resultante puede detectarse y transmitirse a un relé de protección. Luego, el relé puede determinar si la condición medida requiere la interrupción del circuito.
Este enfoque es valioso porque la detección temprana de condiciones de corriente anormales puede ayudar a reducir el riesgo de daños al equipo, tiempos de inactividad prolongados e incidentes de seguridad eléctrica.
La elección de un transformador de corriente de secuencia cero no debe basarse únicamente en el tamaño de la apertura. Los ingenieros deben evaluar juntos el sistema eléctrico, el entorno de instalación, el relé de protección y la disposición mecánica.
| Factor de selección | Qué considerar | Por qué es importante |
|---|---|---|
| Apertura del núcleo | Haga coincidir el diámetro interior con la disposición del cable o conductor. | Garantiza una instalación práctica y suficiente espacio libre |
| Voltaje del sistema | Confirmar compatibilidad con el sistema eléctrico. | Admite un aislamiento adecuado y un funcionamiento seguro |
| Corriente residual | Determinar el rango de detección esperado | Ayuda a garantizar una sensibilidad de protección adecuada |
| Compatibilidad del relé | Verifique los requisitos de salida secundaria y relé | Garantiza que el sistema de protección pueda interpretar correctamente la señal. |
| Método de instalación | Considere la construcción de núcleo sólido o de núcleo dividido | Los modelos de núcleo dividido son ventajosos para aplicaciones de modernización |
| Condiciones ambientales | Temperatura, nivel de contaminación, humedad y lugar de instalación. | Soporta un funcionamiento fiable a largo plazo |
Para aplicaciones de modernización, un transformador de núcleo dividido puede ofrecer una ventaja práctica significativa porque los técnicos generalmente pueden instalarlo alrededor de una disposición de cables existente en lugar de desmantelar completamente el circuito primario.
La instalación correcta es esencial para una medición confiable de la corriente residual. El recorrido del conductor a través de la apertura del transformador debe seguir el diseño de protección para que el transformador mida la relación de corriente completa del circuito protegido.
Antes de la instalación, los ingenieros deben verificar:
Para la serie LXK a la que se hace referencia, las condiciones de funcionamiento normales indicadas incluyen instalación en interiores, un rango de temperatura ambiente de -5 °C a 40 °C y entornos no corrosivos y de baja contaminación. Los ingenieros siempre deben confirmar las condiciones reales del proyecto con la documentación técnica del producto seleccionado antes de la instalación.
La serie LXK de Anqiang Power ofrece múltiples opciones de apertura para adaptarse a diferentes disposiciones de cables primarios. Las dimensiones disponibles varían desde aproximadamente 80 mm hasta 300 mm, lo que brinda a los ingenieros flexibilidad al integrar el transformador en el equipo de distribución existente.
| Modelo | Apertura D | Dimensión E | Dimensión L | Dimensión L1 |
|---|---|---|---|---|
| LXK-80 | Φ80 | 58mm | 130mm | 123 milímetros |
| LXK-100 | Φ100 | 58mm | 130mm | 122 milímetros |
| LXK-120 | Φ120 | 57mm | 130mm | 120 milímetros |
| LXK-150 | Φ150 | 58mm | 190 milímetros | 123 milímetros |
| LXK-180 | Φ180 | 58mm | 190 milímetros | 125 milímetros |
| LXK-200 | Φ200 | 60mm | 280 milímetros | 129 milímetros |
| LXK-240 | Φ240 | 80 milímetros | 280 milímetros | 167 milímetros |
| LXK-260 | Φ260 | 55mm | 280 milímetros | 120 milímetros |
| LXK-300 | Φ300 | 80 milímetros | 280 milímetros | 170 milímetros |
Para obtener información detallada del producto, los ingenieros pueden revisar laPágina de producto del transformador de corriente de secuencia ceroy comparar los tamaños de apertura disponibles con los requisitos físicos de la instalación.
Su objetivo principal es detectar corriente residual o de secuencia cero asociada con fallas a tierra y fugas de corriente. La salida se puede conectar a un relé de protección para monitoreo y aislamiento de fallas.
Sí. Una construcción de núcleo dividido es específicamente ventajosa para aplicaciones de modernización y mantenimiento porque el transformador se puede ensamblar alrededor de un cable existente sin necesidad de desconectar el cable primario.
Un transformador de corriente convencional generalmente mide la corriente en un conductor individual, mientras que un transformador de secuencia cero detecta la corriente residual resultante de la relación vectorial de los conductores que pasan por su núcleo.
Las aplicaciones típicas incluyen gabinetes de distribución, subestaciones, unidades principales en anillo, sistemas de protección de transformadores, conjuntos de aparamenta y paneles de protección de disyuntores.
Los factores importantes incluyen la apertura del núcleo, los requisitos del sistema eléctrico, la corriente residual esperada, la salida secundaria, la compatibilidad del relé, los requisitos de aislamiento, el método de instalación y las condiciones ambientales.
Un transformador de corriente de secuencia cero es un componente de detección crítico para los sistemas modernos de protección eléctrica y detección de fallas a tierra. Al monitorear la corriente residual creada cuando se altera el equilibrio de corriente normal, proporciona a los relés de protección información valiosa para identificar condiciones de funcionamiento anormales. La construcción de núcleo dividido mejora aún más la flexibilidad de la instalación, especialmente en proyectos de modernización y mantenimiento.
Para proyectos que requieren una detección confiable de corriente residual, Anqiang Power ofrece soluciones de la serie LXK con múltiples tamaños de apertura, fundición al vacío de resina epoxi, núcleos de acero al silicio laminados en frío y devanados de cobre sin oxígeno. Si está seleccionando un transformador adecuado para una red de distribución, un conjunto de aparamenta o un sistema de protección,contáctanospara analizar sus requisitos técnicos y encontrar una solución de transformador de corriente de secuencia cero adecuada para su aplicación.
