El Transformador de Corriente de Secuencia Cero está diseñado para la detección de fallas a tierra y coordinación de protección en sistemas de energía de media tensión. Por lo general, se aplica en redes de distribución de 10 kV para monitorear la corriente residual generada en condiciones de desequilibrio o falla, lo que ayuda a los relés de protección a aislar rápidamente los circuitos defectuosos y mejorar la seguridad y confiabilidad del sistema.

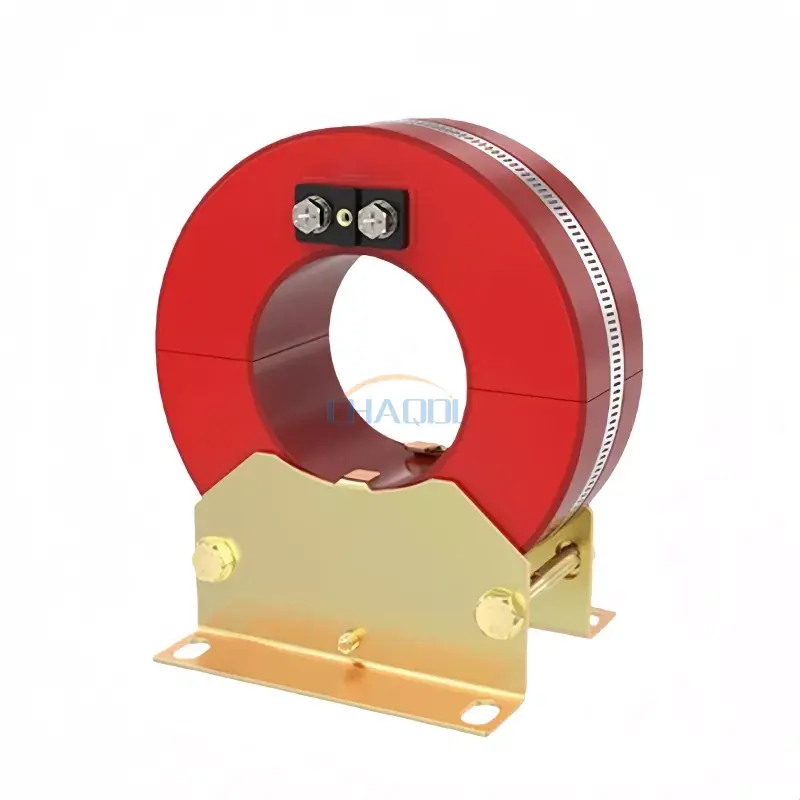

Este modelo (LXK-Φ80-200) utiliza tecnología de fundición al vacío de resina epoxi con una estructura de núcleo dividido, lo que permite la instalación sin desconectar los cables primarios. El núcleo está fabricado con acero al silicio laminado en frío de alta calidad, mientras que el devanado utiliza conductores de cobre sin oxígeno para garantizar un rendimiento magnético estable y bajas pérdidas durante el funcionamiento a largo plazo.

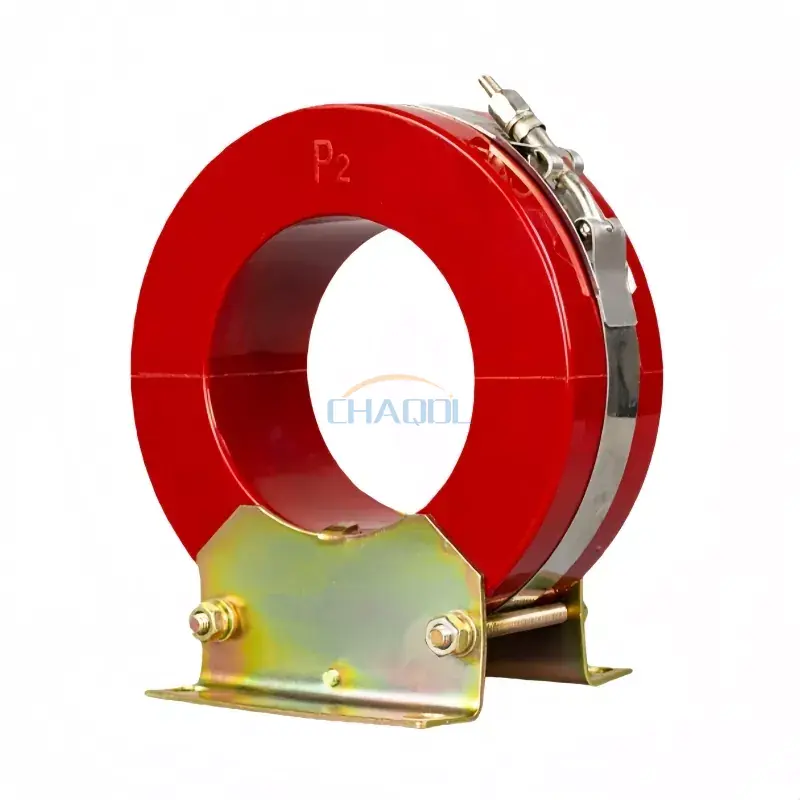

Una ventaja clave de este transformador de corriente de secuencia cero es su estructura de núcleo dividido, que permite la instalación sin desconectar los cables primarios. El diseño del núcleo de dos secciones, combinado con la fijación con abrazadera, mejora significativamente la eficiencia de la instalación en sitio en proyectos de modernización y mantenimiento.

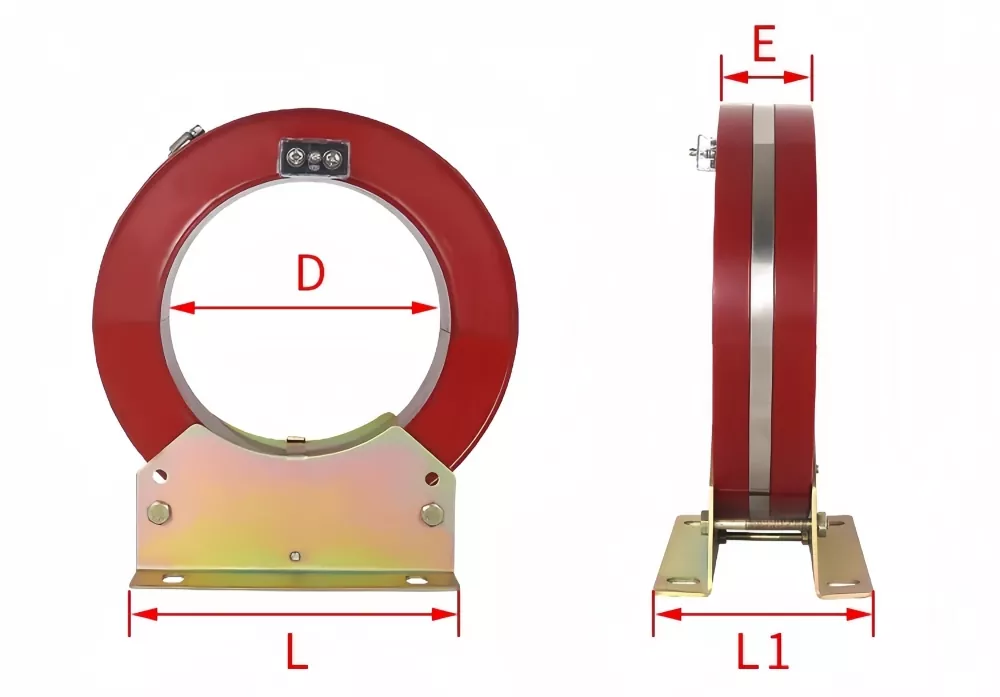

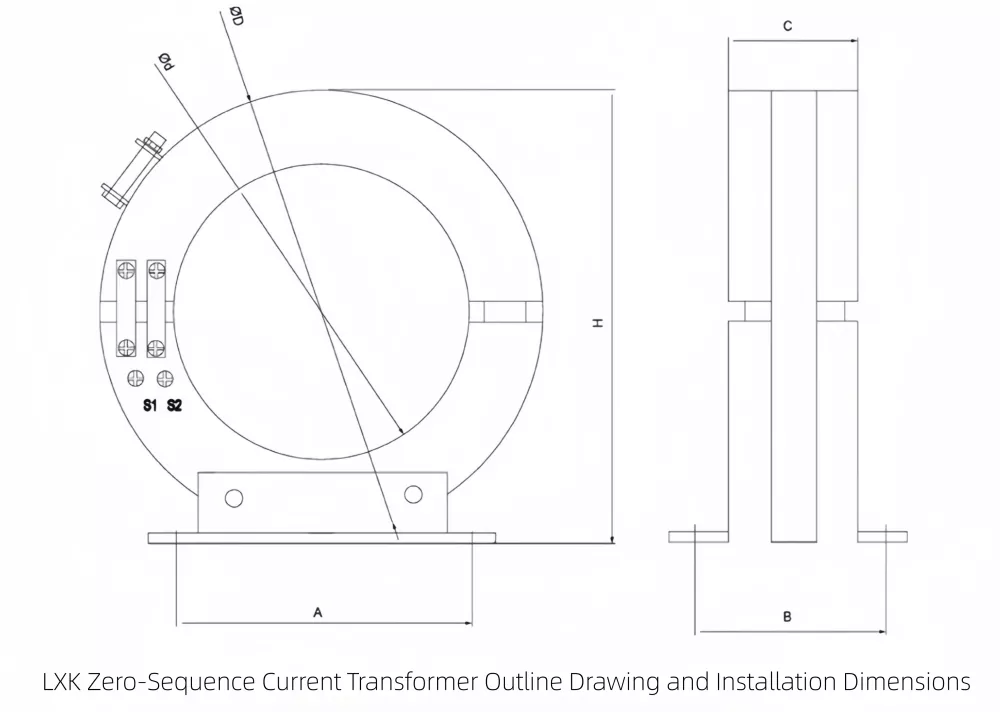

| Especificaciones del producto | D | E | L | L1 |
| LXK-80 | Φ80 | 58 | 130 | 123 |
| LXK-100 | Φ100 | 58 | 130 | 122 |
| LXK-120 | Φ120 | 57 | 130 | 120 |
| LXK-150 | Φ150 | 58 | 190 | 123 |
| LXK-180 | Φ180 | 58 | 190 | 125 |
| LXK-200 | Φ200 | 60 | 280 | 129 |
| LXK-240 | Φ240 | 80 | 280 | 167 |
| LXK-260 | Φ260 | 55 | 280 | 120 |
| LXK-300 | Φ300 | 80 | 280 | 170 |
| Modelo de relé | Método de conexión de la bobina del relé | Valor de escala del relé | Valor de corriente de secuencia cero (A) |
| DD-11/60 DD-1/60 |
conexión en serie | 15*1 | 2.4-4.5 |
| 30*1 | |||
| en paralelo | 15*2 | 3-5 | |
| 30*2 | |||
| conexión en serie | 15*1 | 3-5 | |
| 30*1 | |||
| en paralelo | 15*2 | 3-6 | |
| 30*2 |
Nivel de aislamiento nominal: 0,5/3KV
La estructura de resina epoxi de núcleo dividido permite una instalación rápida sin quitar los cables primarios, lo que reduce el tiempo de inactividad en proyectos de mantenimiento y modernización. El diseño también mejora la estabilidad mecánica y la confiabilidad del aislamiento a largo plazo en entornos eléctricos hostiles.
El dispositivo ofrece un rendimiento de medición estable en condiciones de corriente residual alta y baja, lo que lo hace adecuado para sistemas de protección en redes de distribución industrial, subestaciones y conjuntos de aparamenta compactos.
1. Instalación: Uso en interiores
2. Rango de temperatura: -5 ℃ a 40 ℃, promedio diario ≤ 30 ℃
3. Medio ambiente: Áreas no corrosivas y de baja contaminación.
P1: ¿Cuál es la función principal de un transformador de corriente de secuencia cero?
R: Detecta desequilibrio de corriente causado por fallas a tierra en sistemas trifásicos y proporciona señales para sistemas de protección de relés para aislar circuitos defectuosos.
P2: ¿Se puede instalar sin apagar el sistema?
R: Sí, el diseño de núcleo dividido permite la instalación alrededor de cables existentes sin desconexión.
P3: ¿La corriente nominal es fija o personalizable?
R: La clasificación de corriente primaria se puede personalizar según los requisitos del sistema.
P4: ¿Con qué tipo de sistemas de protección es compatible?
R: Es compatible con relés de falla a tierra, paneles de protección y sistemas de monitoreo de aparamenta.
P5: ¿Qué materiales se utilizan en el núcleo y el devanado?
R: Utiliza núcleos de acero al silicio laminados en frío y devanados de cobre sin oxígeno para lograr bajas pérdidas y alta eficiencia.
P6: ¿Dónde se instala normalmente?
R: Se instala comúnmente en unidades principales en anillo, gabinetes de distribución, transformadores y paneles de protección de disyuntores.
