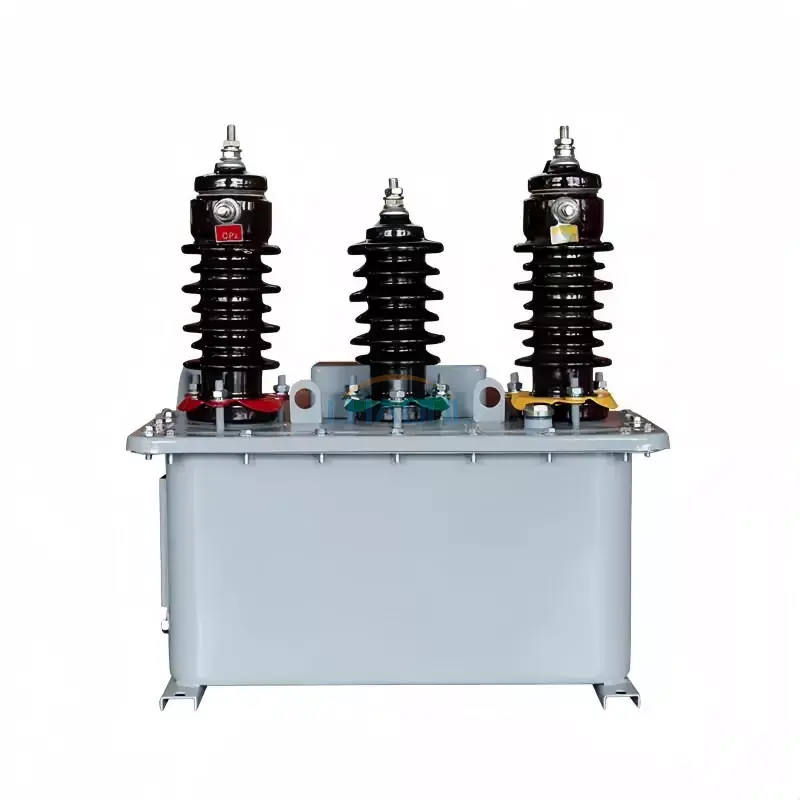

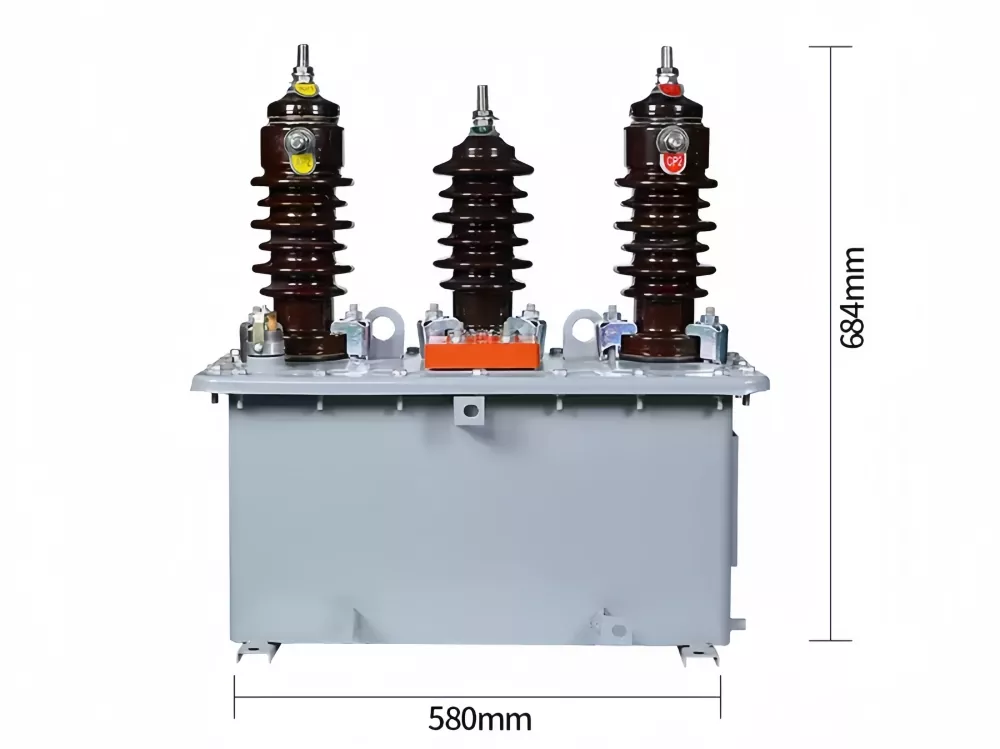

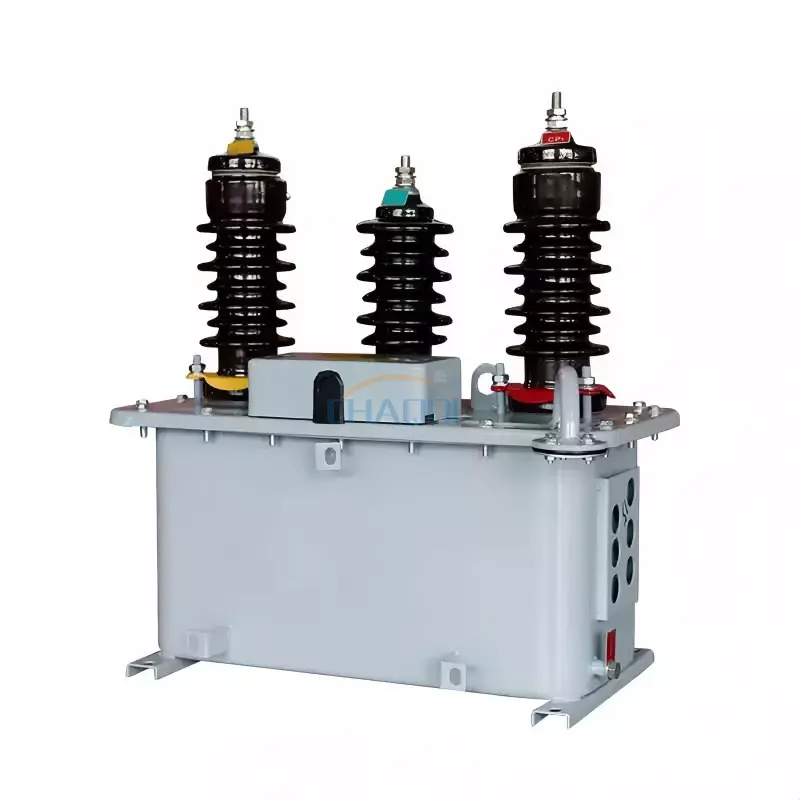

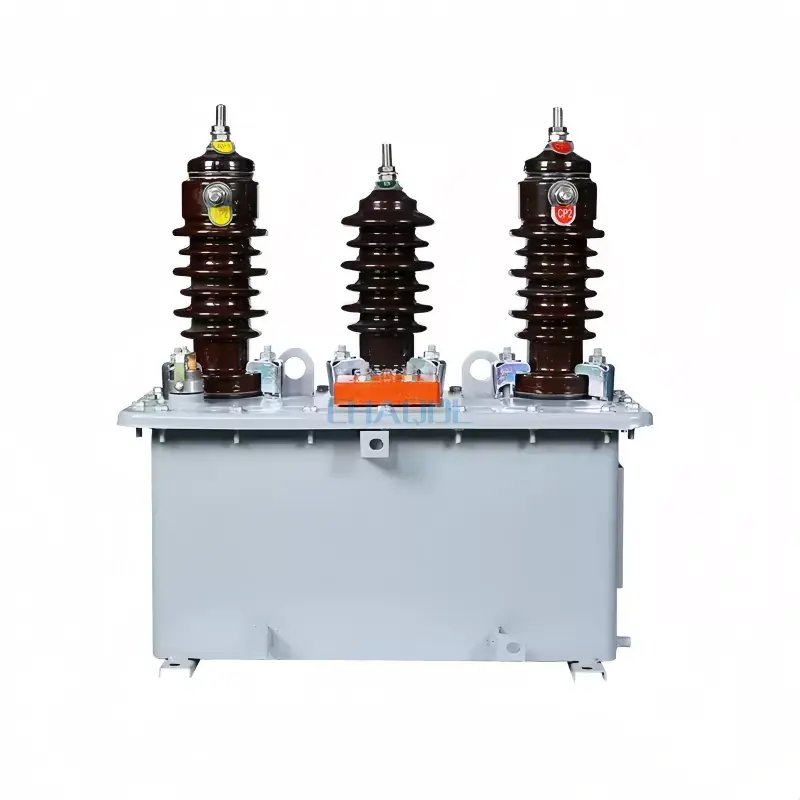

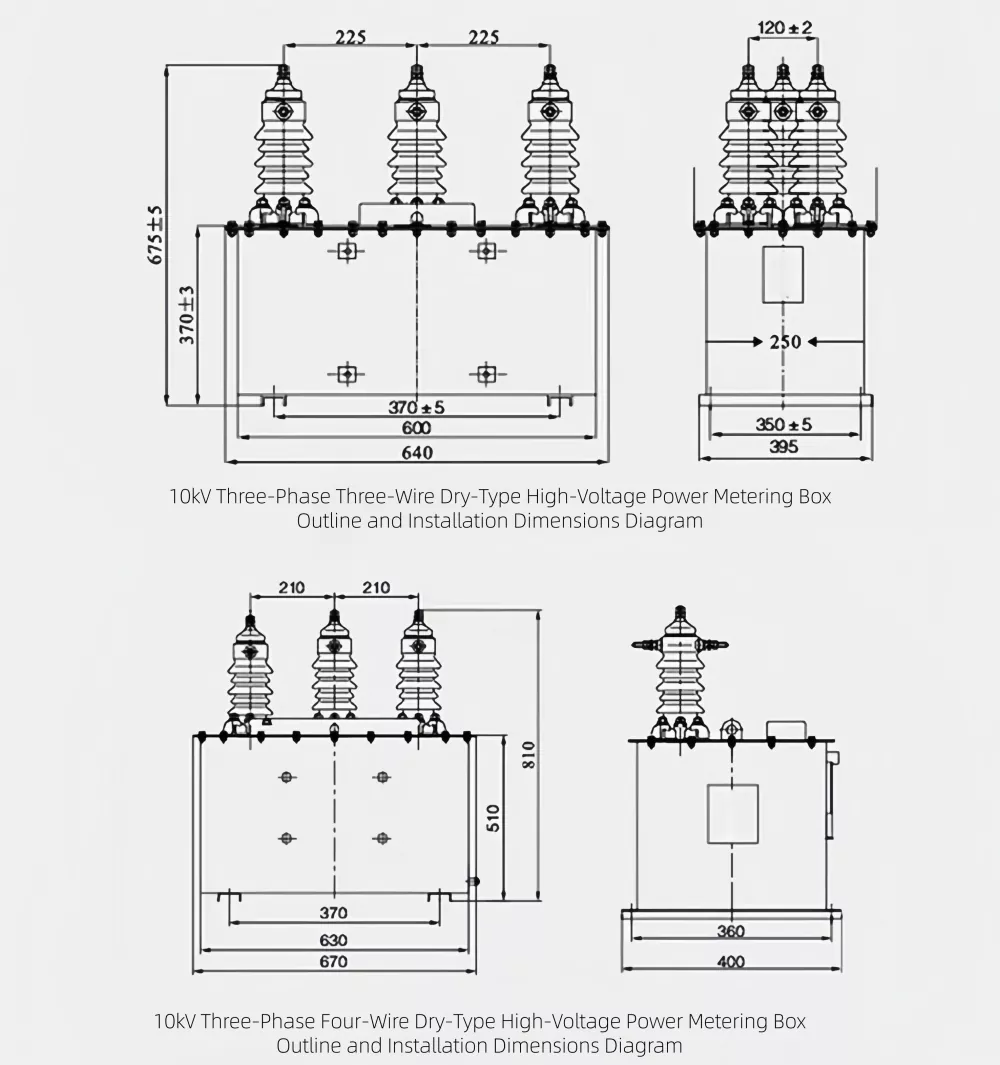

Este transformador de instrumentos combinado sumergido en aceite (modelo JLS-10) está diseñado para una medición y protección precisas en sistemas de energía de media tensión. Integra funciones de medición de voltaje y corriente en una sola unidad llena de aceite, lo que la hace ampliamente aplicable en redes de distribución al aire libre, subestaciones y sistemas de monitoreo de energía industrial. La estructura adopta un diseño de aislamiento sellado sumergido en aceite para garantizar un funcionamiento estable en condiciones de carga a largo plazo y exposición ambiental adversa.
El transformador de instrumentos combinado sumergido en aceite está diseñado para realizar transformaciones simultáneas de voltaje y corriente para medición eléctrica y protección de relés. Es adecuado para sistemas de distribución de 6 kV, 10 kV y 35 kV, especialmente en subestaciones exteriores, estaciones transformadoras compactas y redes eléctricas industriales donde la confiabilidad y la resistencia del aislamiento son fundamentales.
Al integrar múltiples funciones de medición en una estructura, reduce el espacio de instalación y mejora la eficiencia del cableado del sistema, lo que la convierte en la solución preferida para las aplicaciones modernas de redes inteligentes.
| Nombre del producto | Transformador de instrumentos combinado sumergido en aceite | Modelo de producto | JLS-10 |
| Nivel de precisión | Grado 0,5/0,2 | Tensión nominal | 6/10/35KV |
| Frecuencia nominal | 50Hz | Relación de voltaje | 6000/100 |
Parámetros técnicos de la sección de voltaje de los transformadores de instrumentos combinados sumergidos en aceite JLS-35, 10, 6 y 3
|
Modelo de producto |
JLS-35 |
JLS-10 |
JLS-6 |
JLS-3 |
|
Tensión primaria nominal |
35KV |
10KV |
6KV |
3KV |
|
Tensión máxima |
40,5 kV |
11,5 kV |
6,9 kV |
3,5 kV |
|
Tensión secundaria nominal |
100 kV |
|||
|
Capacidad máxima |
1000VA |
460VA |
320VA |
320VA |
|
Prueba única de tensión soportada a frecuencia industrial |
80 |
38 |
32 |
25 |
|
Nivel de aislamiento nominal |
41/95/200 |
42/12/75 |
7.2/32/60 |
3.6/25/40 |
Parámetros técnicos de la sección actual de los transformadores de instrumentos combinados sumergidos en aceite JLS-35, 10, 6 y 3
|
Corriente primaria nominal |
Corriente secundaria nominal |
FS múltiple |
Multiplicador de corriente de estabilidad térmica 1s |
Corriente nominal de estabilidad dinámica múltiple |
|
|
Relación variable única |
0,5, 1,2, 5,5, 7,5, 10, 15, 20, 25, 30, 40, 50, 60, 75, 100, 120, 150, 200, 250, 300, 400, 600, 800 |
5A |
10 |
70 |
120 |
|
relación dual |
2,5-5,5-10、7。5-15、10-20、15-30、20-40、25-50、30-60、50-75、100-20、150-300、250-500 |
||||
Adopta una estructura de tanque de aceite completamente sellada, lo que garantiza un excelente rendimiento de aislamiento y una fuerte resistencia a la humedad, el polvo y la contaminación ambiental. El núcleo está hecho de acero al silicio de alta calidad para minimizar la pérdida de energía, mientras que los devanados de cobre de precisión garantizan una transmisión de corriente estable y una salida de medición precisa.
En comparación con los transformadores separados convencionales, este transformador de instrumentos combinado sumergido en aceite reduce significativamente la complejidad del cableado y mejora la eficiencia de la instalación en subestaciones exteriores y gabinetes de medición.
1. Adecuado para instalación exterior o interior en sistemas de distribución.
2. Temperatura ambiente: -25 ℃ a +40 ℃
3. Altitud: ≤1000 m (una altitud mayor requiere un diseño personalizado)
4. Aplicable en ambientes libres de gases corrosivos, contaminación intensa o vibraciones severas.
P1: ¿Cuál es la función principal de un transformador de instrumentos combinado sumergido en aceite?
R: Integra la medición de voltaje y corriente en una unidad, proporcionando medición precisa y protección de relés para sistemas de energía de media tensión, como subestaciones y redes de distribución.
P2: ¿Dónde se instala normalmente este transformador?
R: Se usa comúnmente en subestaciones exteriores, estaciones transformadoras compactas, sistemas de distribución de energía industrial y gabinetes de medición que requieren una medición de energía estable.
P3: ¿Qué niveles de voltaje puede soportar este equipo?
R: Los modelos estándar admiten sistemas de 3 kV, 6 kV, 10 kV y 35 kV, lo que los hace adecuados para una amplia gama de aplicaciones de media tensión.
P4: ¿Cuáles son las ventajas del aislamiento sumergido en aceite?
R: El aislamiento de aceite proporciona una excelente rigidez dieléctrica, disipación de calor y estabilidad operativa a largo plazo, especialmente en ambientes exteriores hostiles.
P5: ¿Con qué frecuencia requiere mantenimiento?
R: La estructura está completamente sellada, por lo que requiere un mantenimiento mínimo. Se recomienda una inspección periódica del estado del aceite y de las conexiones de los terminales.
P6: ¿Se puede personalizar para diferentes ratios de corriente?
R: Sí, las relaciones de corriente y los parámetros secundarios se pueden personalizar según los requisitos del proyecto para que coincidan con diferentes sistemas de medición y protección.
