Transformador de corriente interior de 10KV

El transformador de corriente interior de 10 KV (modelo LZZBJ9-10) está diseñado para una medición y protección de corriente precisa en sistemas de energía interiores de media tensión. Se instala comúnmente en paneles de aparamenta, gabinetes de medición y subestaciones compactas donde se requiere una salida de señal estable y confiabilidad del aislamiento en condiciones de operación continua.

En la automatización de la distribución y las redes eléctricas industriales, el transformador de corriente interior de 10 KV desempeña un papel fundamental en la conversión de corriente primaria alta en señales secundarias estandarizadas para instrumentos de medición y relés de protección. Su estructura fundida de resina epoxi mejora la resistencia mecánica y garantiza un rendimiento estable en ambientes interiores húmedos o polvorientos.

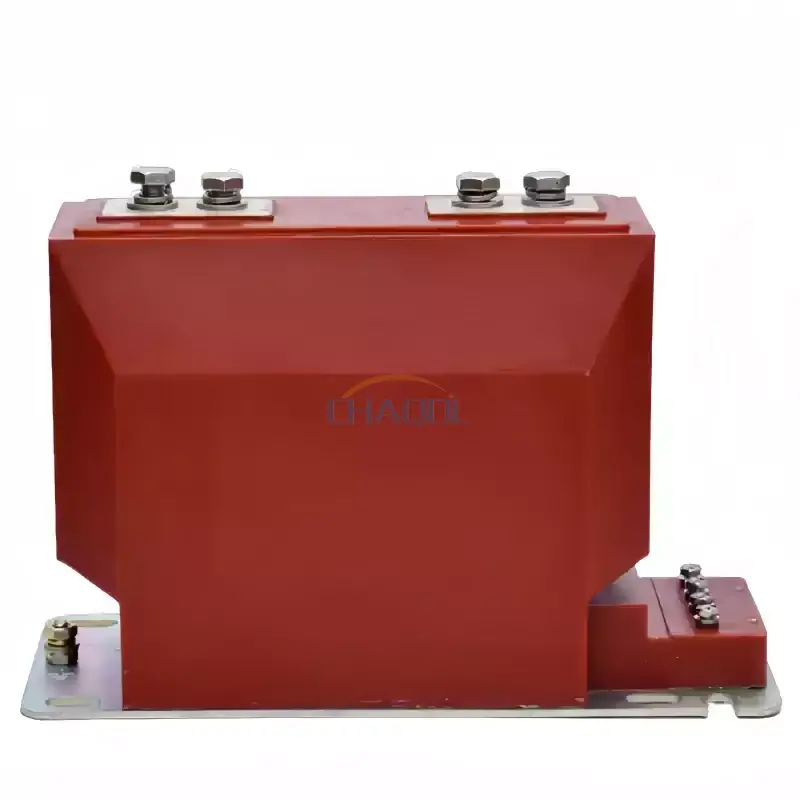

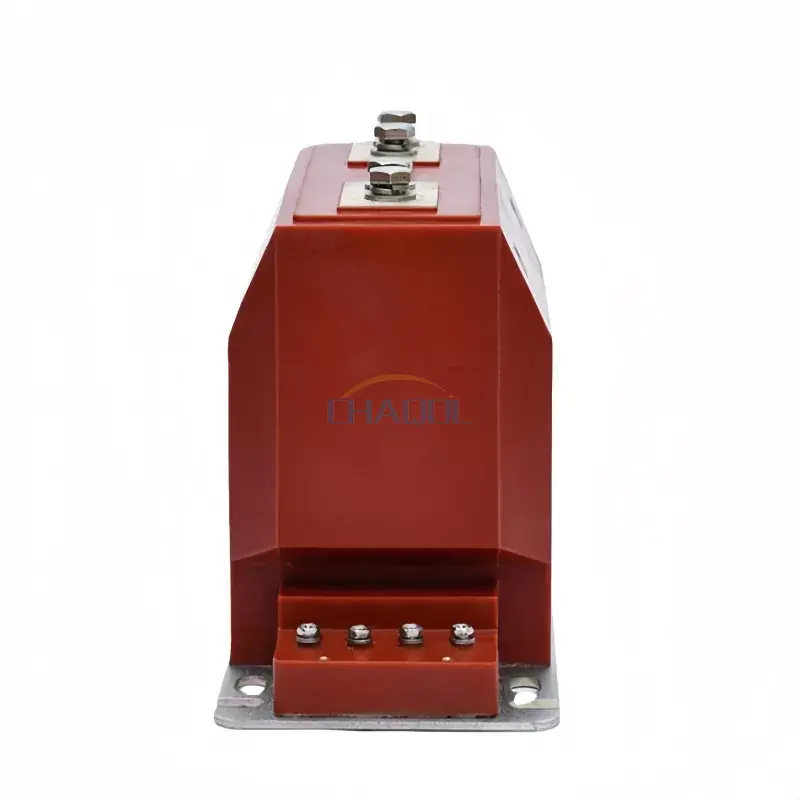

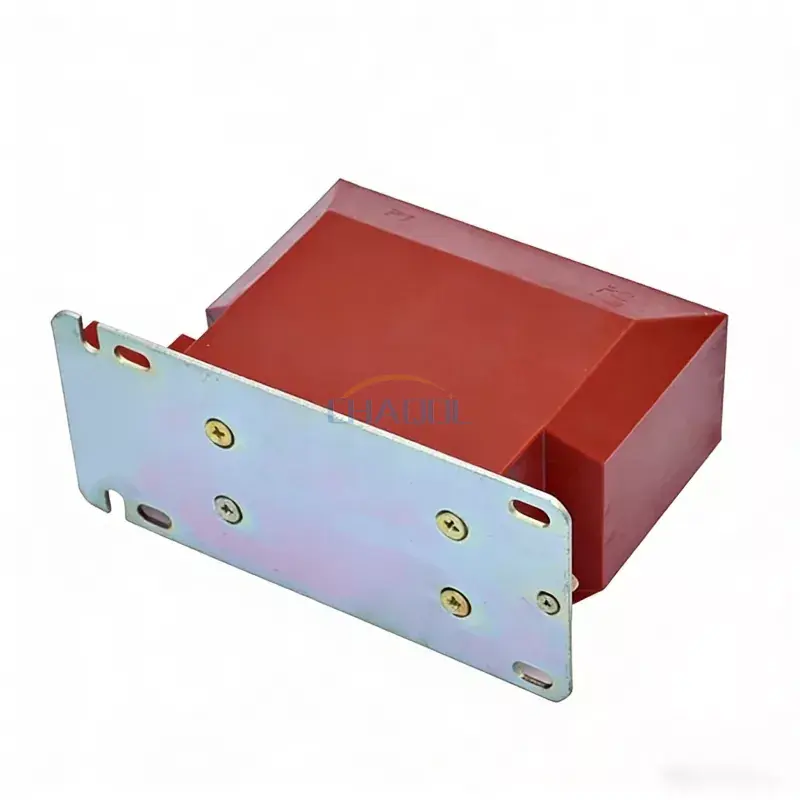

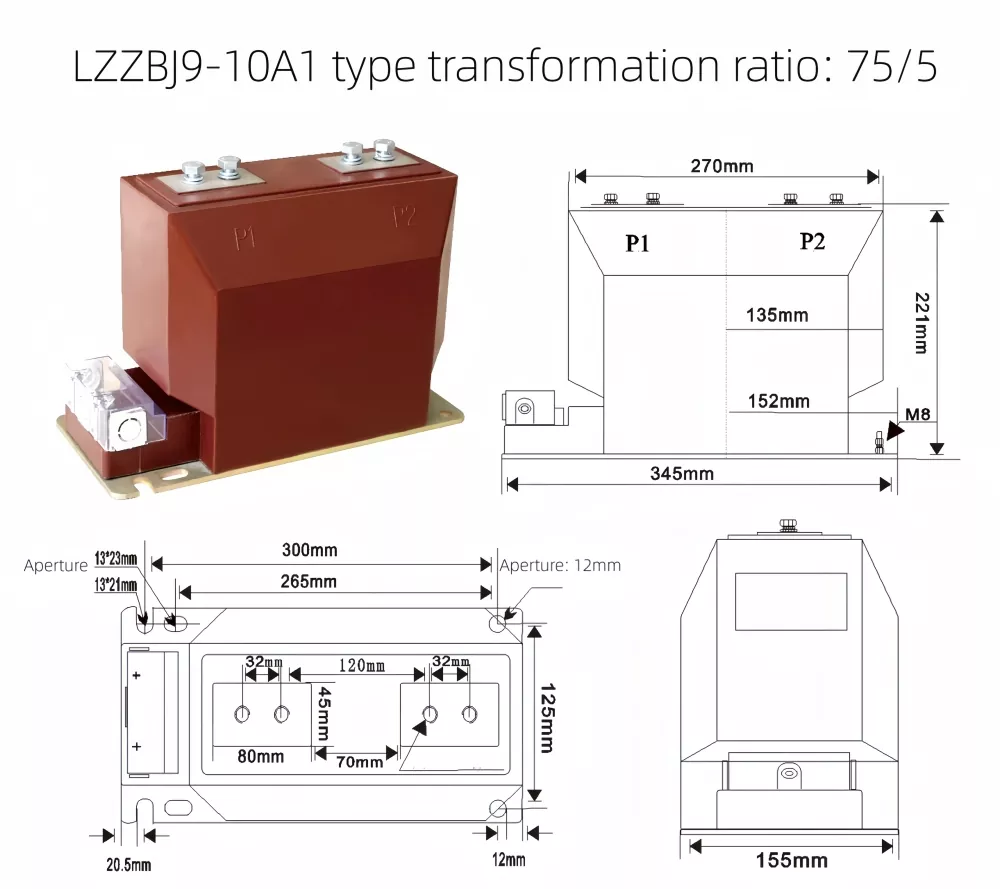

Diagrama de dimensiones y visualización del producto.

Diseño de ingeniería y estructura funcional.

Esta serie adopta un proceso de fundición de resina epoxi completamente cerrado, que integra el núcleo de hierro, el devanado secundario y el sistema de aislamiento en un cuerpo compacto. El diseño reduce el riesgo de descarga parcial y mejora la rigidez dieléctrica, lo que lo hace adecuado para el funcionamiento a largo plazo en aparamentas energizadas.

El Transformador de Corriente Interior de 10KV también está equipado con una caja de terminales reforzada para protección del cableado secundario, junto con una base de puesta a tierra que garantiza una instalación segura y el cumplimiento de las normas de seguridad eléctrica en entornos industriales.

Parámetros técnicos

El modelo LZZBJ9-10 admite múltiples configuraciones de corriente primaria y clases de precisión para cumplir con diferentes requisitos de medición y protección en sistemas de distribución de energía.

Corriente secundaria nominal: 5A o 1A

Nivel de aislamiento nominal: 12/42/75KV

Escenarios de aplicación

Este tipo de transformador de corriente se usa ampliamente en gabinetes de distribución de energía, subestaciones interiores, sistemas de automatización industrial y sistemas de gestión de energía. Es especialmente adecuado para entornos que requieren alta precisión de medición y estabilidad a largo plazo en condiciones de carga continua.

El transformador de corriente interior de 10 KV se integra comúnmente con relés de protección, medidores de energía y sistemas de monitoreo en infraestructuras de redes inteligentes y redes de control de energía industrial.

Diseño de instalación y seguridad.

La base del producto está diseñada con múltiples orificios de montaje y terminales de conexión a tierra, lo que garantiza una fijación estable y seguridad eléctrica durante el funcionamiento. La caja de terminales secundaria proporciona protección adicional contra contactos accidentales e interferencias externas.

Su estructura compacta permite una fácil instalación en sistemas de aparamenta con espacio limitado, lo que reduce la complejidad del cableado y mejora la eficiencia del mantenimiento.

Preguntas frecuentes

P1: ¿Cuál es la función principal de este transformador de corriente?
R: Convierte corriente primaria alta en corriente secundaria baja estandarizada para medición y protección en sistemas interiores de media tensión.

P2: ¿Dónde se instala habitualmente el transformador de corriente interior de 10 kV?
R: Se utiliza principalmente en aparamenta interior, gabinetes de distribución y subestaciones compactas en sistemas de energía industriales y de servicios públicos.

P3: ¿Cuáles son sus ventajas clave en comparación con los TC convencionales?
R: Ofrece aislamiento de resina epoxi, diseño compacto, alta precisión y fuerte resistencia a la humedad y al polvo, lo que lo hace adecuado para un funcionamiento a largo plazo.

P4: ¿Puede admitir diferentes rangos de corriente?
R: Sí, hay disponibles varias clasificaciones de corriente primaria para satisfacer diferentes requisitos de carga y sistema.

P5: ¿Es adecuado para aplicaciones de redes inteligentes?
R: Sí, se usa ampliamente en sistemas de medición inteligentes y redes de distribución automatizadas debido a su salida de señal estable.

P6: ¿Requiere mantenimiento frecuente?
R: No se requiere mantenimiento frecuente. Generalmente es suficiente una inspección periódica de los terminales y del estado del aislamiento.
