A través del transformador de corriente de núcleo

Anqiang Power desarrolla el transformador de corriente de núcleo pasante LMZC-10 de tipo núcleo basado en los requisitos de aplicación de campo de los sistemas de distribución de energía modernos. Diseñado para entornos de aparamenta de media tensión como GIS, RMU y subestaciones compactas, el producto proporciona un rendimiento de medición estable en condiciones operativas complejas. Adopta una estructura completamente aislada con carcasa de ABS retardante de llama y una cubierta de terminal transparente sellada para mejorar la seguridad y visibilidad durante el cableado y el mantenimiento.

En circuitos prácticos de medición y protección, se usa ampliamente para muestreo de corriente en tiempo real y protección de relés en sistemas de energía. Su estructura de núcleo dividido o tipo anillo permite la instalación directa en cables primarios o barras colectoras sin desmontar el conductor principal, mejorando la eficiencia durante proyectos de modernización o mantenimiento.

Diseño estructural y principio de funcionamiento

Está construido con un núcleo de acero al silicio toroidal y aislamiento de fundición de resina epoxi. El conductor primario actúa como un devanado de una sola vuelta, lo que mejora significativamente la eficiencia del acoplamiento magnético y reduce la pérdida de energía durante el funcionamiento.

El devanado secundario está hecho de alambre de cobre de alta conductividad para garantizar una salida de corriente estable y precisión de medición. La estructura de resina epoxi completamente sellada mejora la resistencia a la humedad, la protección contra el polvo y la estabilidad mecánica a largo plazo.

En aplicaciones de ingeniería eléctrica, se prefiere el transformador de corriente de núcleo pasante por su estructura compacta y rendimiento confiable en entornos de operación continua.

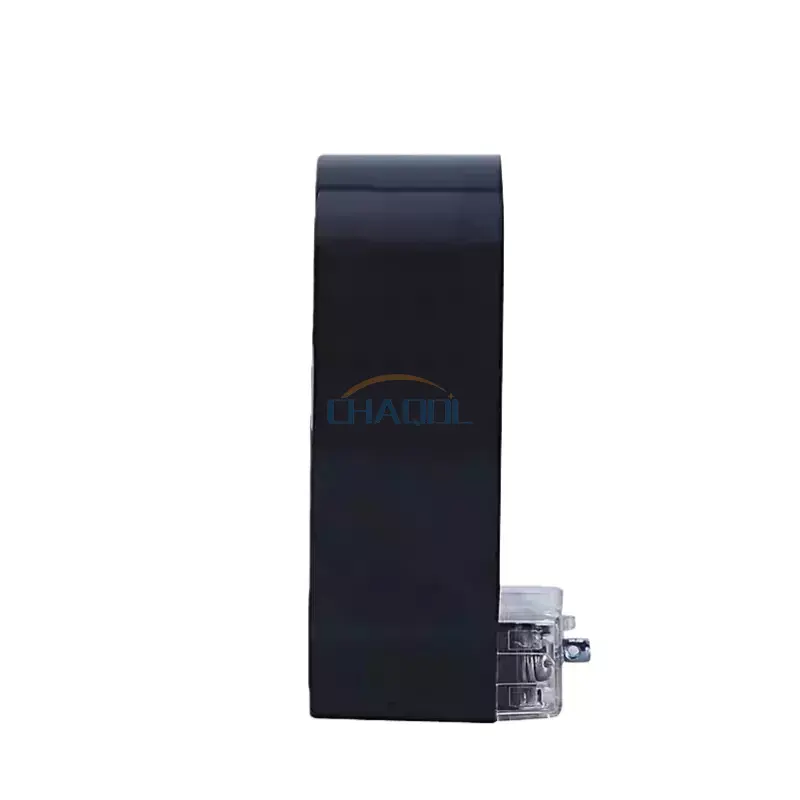

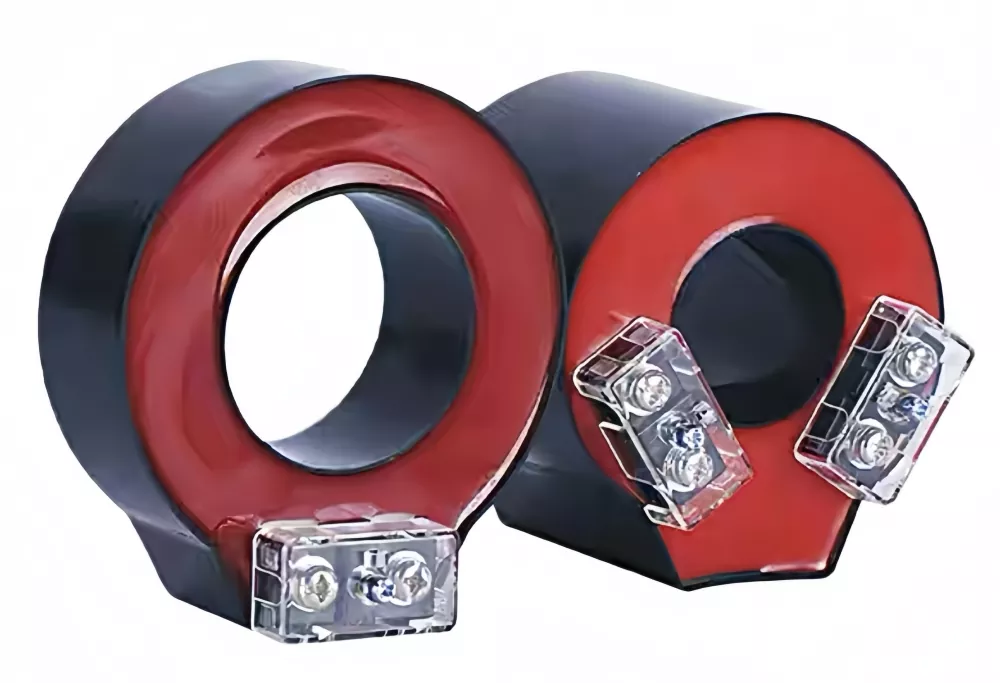

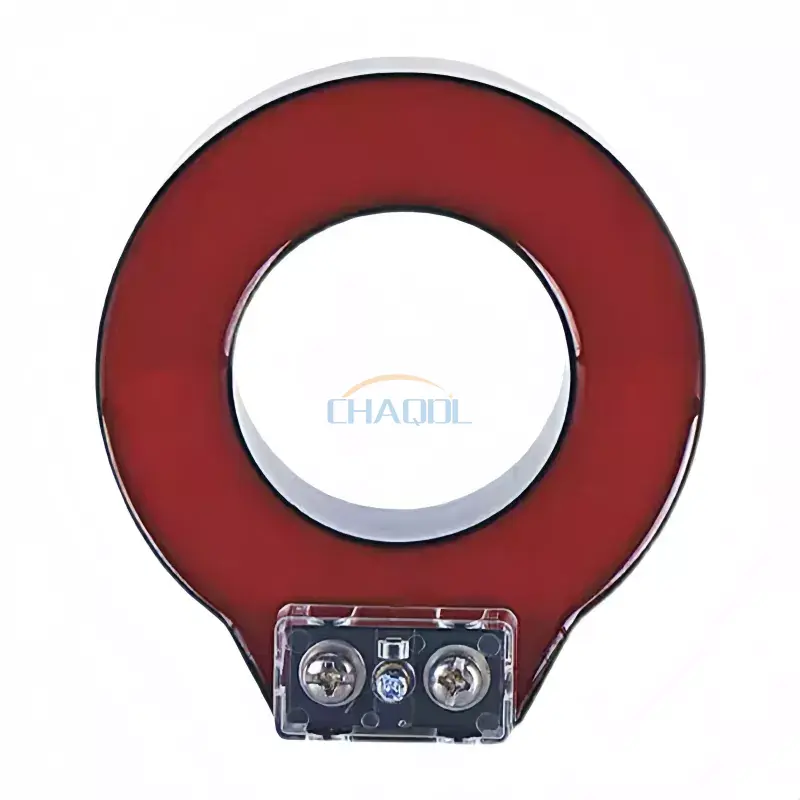

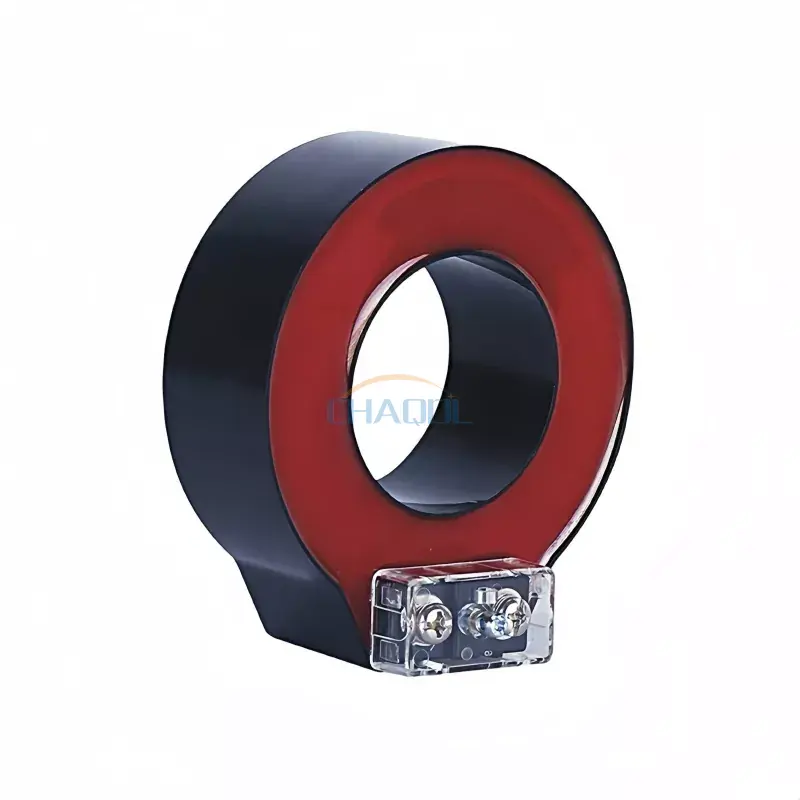

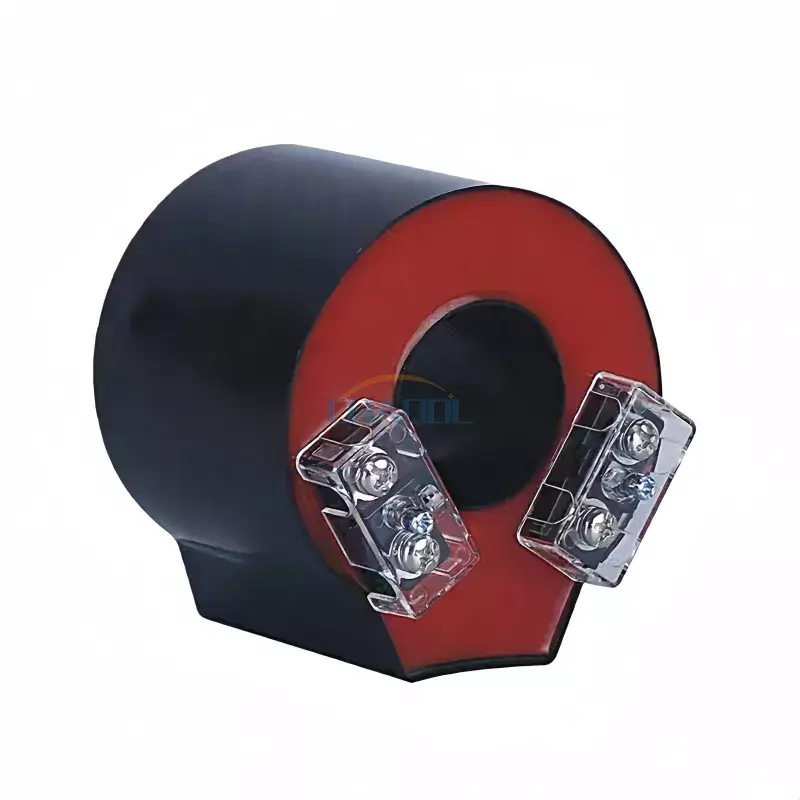

Visualización de la imagen del producto

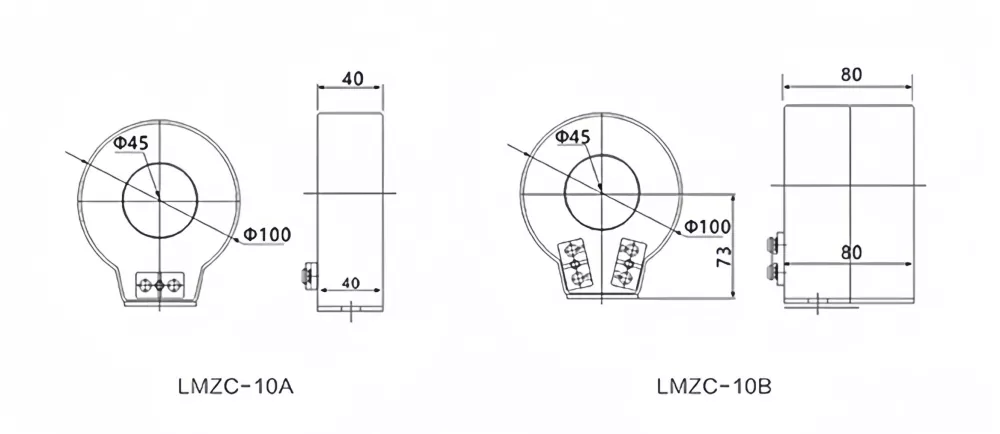

Diagrama de dimensiones del producto.

Parámetros técnicos

Alcance de aplicación y notas de instalación

Esta serie se aplica ampliamente en gabinetes de distribución de bajo voltaje, paneles de medición y sistemas de automatización industrial. El transformador de corriente de núcleo pasante es especialmente adecuado para proyectos de modernización donde las barras colectoras o los cables existentes no se pueden desconectar durante la instalación. Admite el funcionamiento continuo en ambientes interiores con control estable de humedad y temperatura.

Ámbito de aplicación

Ampliamente aplicado en sistemas de energía eléctrica que requieren monitoreo de corriente preciso y coordinación de protección. Es adecuado tanto para instalaciones industriales como de servicios públicos.

• Sistemas de aparamenta de baja y media tensión.
• Armarios de distribución de energía y paneles de medida.
• Sistemas de protección y monitoreo de subestaciones.
• Sistemas de control de potencia de automatización industrial.
• Sistemas de generación de energía con energías renovables.

Requisitos de instalación

La instalación adecuada es esencial para garantizar la precisión de las mediciones y un funcionamiento seguro. El conductor primario debe pasar por el centro del núcleo para mantener una distribución equilibrada del flujo magnético.

• Mantenga el conductor centrado dentro de la ventana central.
• No deje el circuito secundario abierto durante el funcionamiento.
• Garantizar una conexión a tierra confiable del terminal secundario.
• Utilice hardware de montaje aislado para mayor estabilidad mecánica.

Ventajas de rendimiento

En comparación con los transformadores de corriente convencionales, el transformador de corriente de núcleo pasante proporciona una eficiencia operativa mejorada y estabilidad a largo plazo en sistemas de medición eléctrica.

• Alta precisión de medición con respuesta lineal estable
• Baja pérdida de núcleo y rendimiento electromagnético mejorado
• Aislamiento de resina epoxi para mayor resistencia ambiental.
• Diseño compacto adecuado para espacio de instalación limitado
• Larga vida útil con requisitos mínimos de mantenimiento.

Preguntas frecuentes

P1: ¿Cuál es la función principal de este producto?
R: Se utiliza para medición y protección de corriente en sistemas eléctricos, especialmente en aplicaciones de distribución y medición.

P2: ¿Se puede instalar sin apagar el sistema?
R: Sí, su diseño de núcleo dividido permite la instalación sin desconectar el conductor primario.

P3: ¿Con qué sistemas es compatible?
R: Es adecuado para aparamenta de baja y media tensión, incluidos RMU y paneles de control.

P4: ¿Cuál es el nivel de aislamiento?
R: El nivel de aislamiento está diseñado para entornos de distribución industrial y garantiza un funcionamiento seguro en condiciones de tensión nominal.

P5: ¿Se puede utilizar al aire libre?
R: Está diseñado principalmente para uso en interiores; La instalación en exteriores requiere una carcasa protectora adicional.

P6: ¿Con qué frecuencia requiere mantenimiento?
R: En condiciones normales de funcionamiento, la inspección periódica es suficiente y no requiere mantenimiento frecuente.

Nota final: Este transformador de corriente de núcleo pasante está diseñado para un funcionamiento estable a largo plazo en sistemas de distribución de energía modernos, lo que garantiza un rendimiento de protección y medición confiable.
