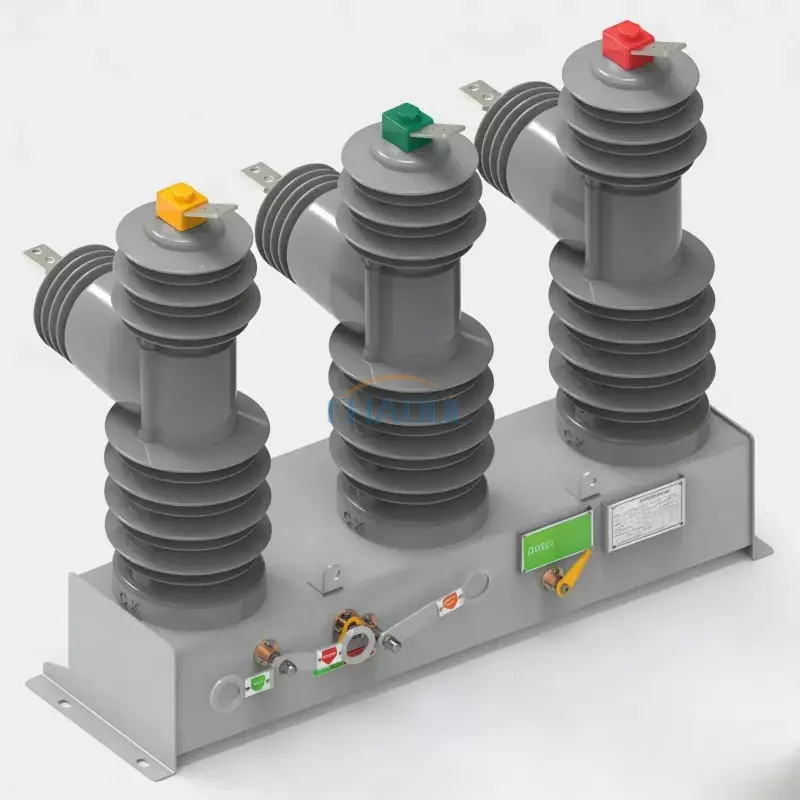

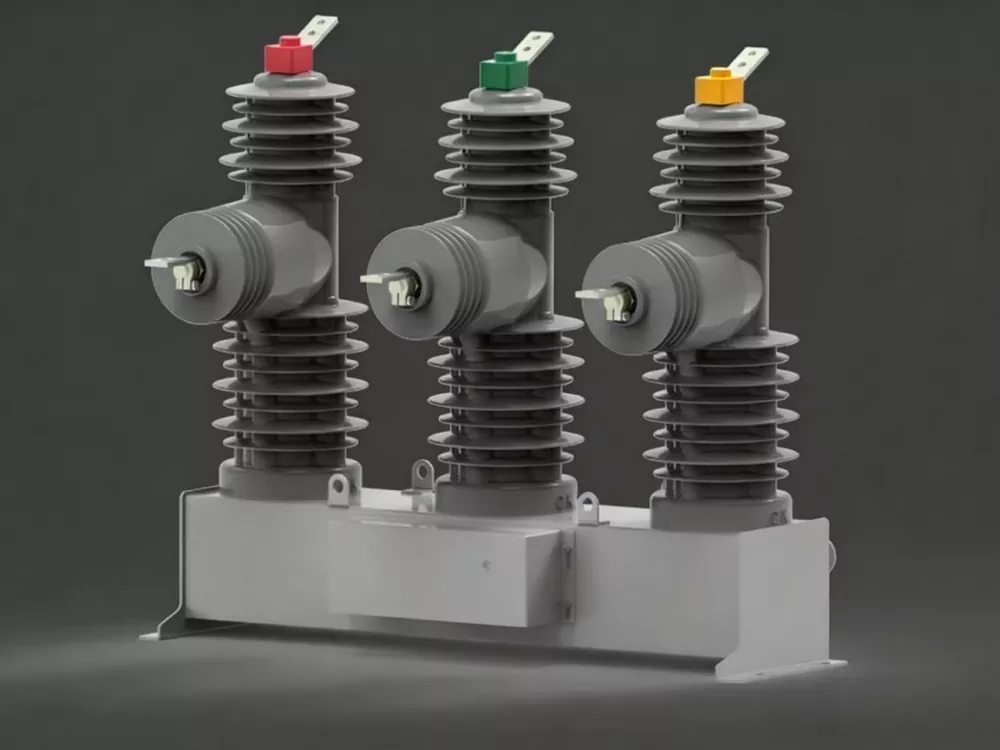

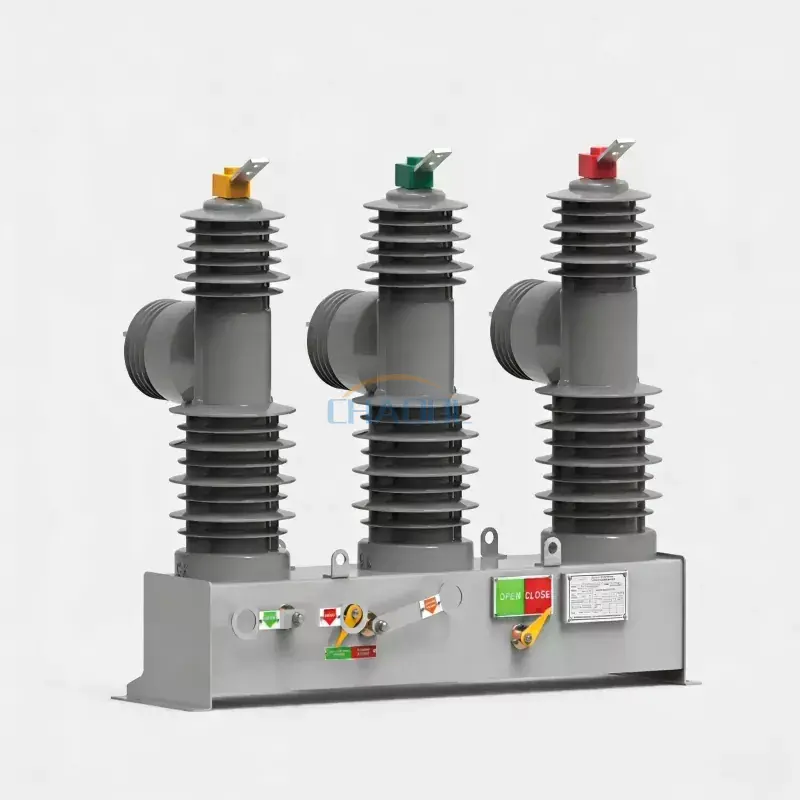

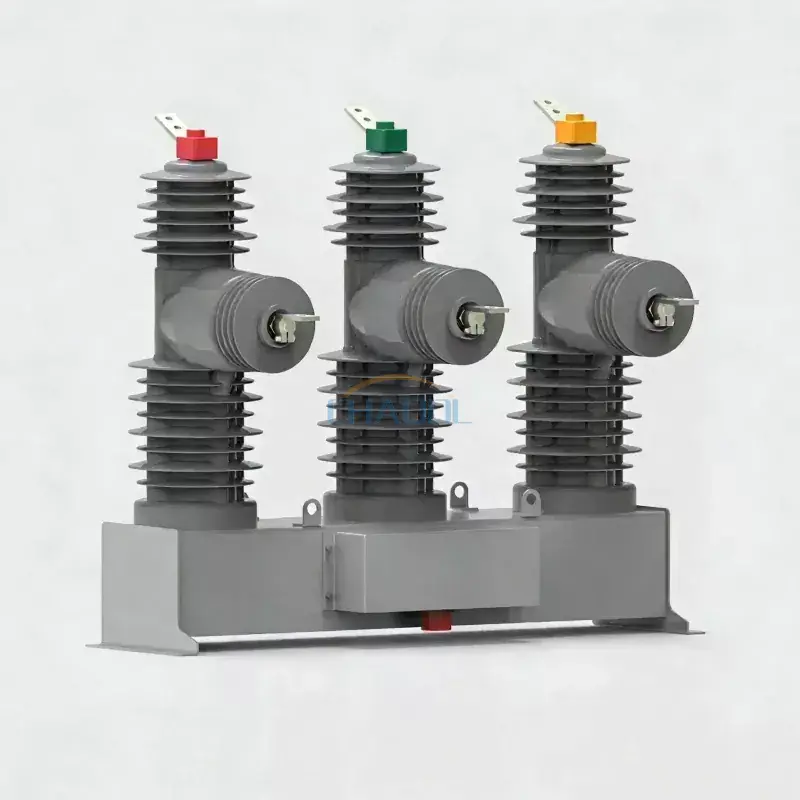

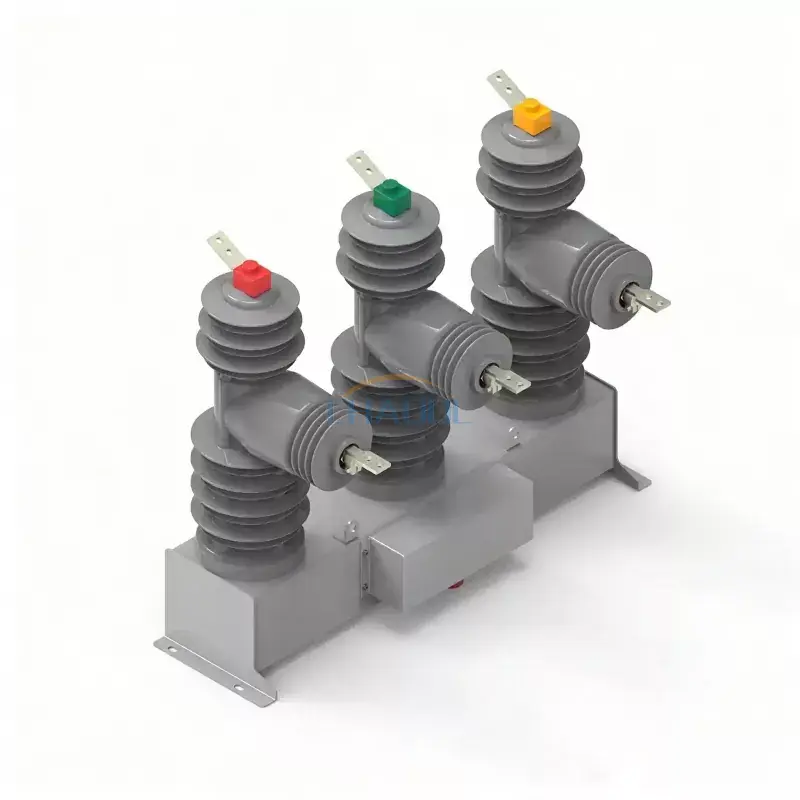

El disyuntor de alto voltaje montado en poste de 24 kV es un disyuntor de vacío para exteriores serie ZW32-24 diseñado para sistemas de distribución de energía de media tensión. Se usa ampliamente para conmutar corrientes de carga, interrumpir corrientes de sobrecarga y eliminar fallas de cortocircuito en redes eléctricas. Con tecnología avanzada de interrupción de vacío, una estructura resistente a la corrosión y mecanismos operativos confiables, este disyuntor garantiza un funcionamiento seguro y estable en subestaciones, instalaciones industriales, proyectos de energía renovable y sistemas de distribución de servicios públicos.
Como fabricante profesional de disyuntores de vacío de 24 kV, ofrecemos soluciones duraderas y de alto rendimiento para empresas de servicios públicos de energía, contratistas eléctricos, proyectos EPC y operadores de redes de distribución en todo el mundo.
Un disyuntor de vacío (VCB) montado en poste de 24 kV es un dispositivo de conmutación de voltaje medio para exteriores instalado en postes de servicios públicos para proteger los sistemas de distribución de energía contra sobrecargas, cortocircuitos y fallas eléctricas. El disyuntor utiliza interruptores de vacío para extinguir arcos de forma rápida y segura, proporcionando un excelente rendimiento de aislamiento y una larga vida útil.
En comparación con los disyuntores de aceite tradicionales y los disyuntores de SF6, los disyuntores de vacío ofrecen ventajas significativas que incluyen menores requisitos de mantenimiento, respeto al medio ambiente, mayor confiabilidad operativa y una vida mecánica más larga.
La estructura compacta montada en poste está diseñada para instalación en exteriores y operación a largo plazo en condiciones ambientales exigentes. Su construcción robusta garantiza una excelente resistencia a la humedad, el polvo, la radiación ultravioleta y la corrosión.
El diseño estructural optimizado minimiza los requisitos de espacio de instalación al tiempo que mantiene un alto rendimiento de aislamiento y seguridad operativa. El tamaño compacto también reduce los costos de transporte e instalación.

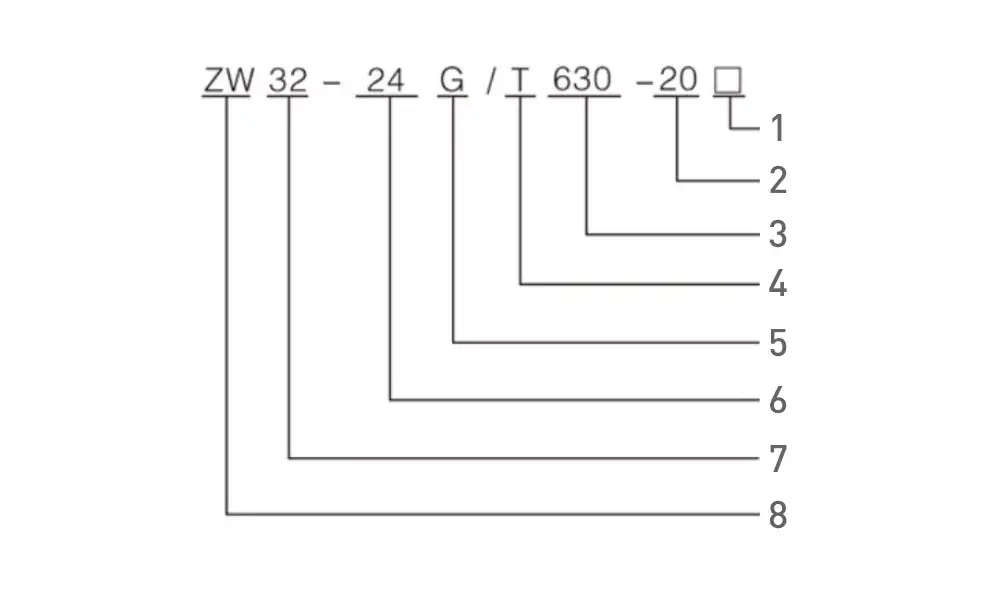

1. Operado eléctricamente
2. Corriente nominal de corte en cortocircuito (KA)
3. Corriente nominal (A)
4. Mecanismo de operación de resorte
5. Con interruptor de aislamiento
6. Tensión nominal (KV)
7. Número de serie del diseño
8. Disyuntor de vacío exterior
|
Tensión nominal |
24-27KV |
|
Frecuencia nominal |
50HZ |
|
Corriente nominal |
630/1250A |
|
Temperatura de funcionamiento |
-30℃-40℃ |
|
Rompiendo corriente |
20/25KA |
|
Instrucciones de funcionamiento |
Manual/eléctrico |
|
Soportar corriente |
50/63KA |
|
Altitud |
No más de 1500 metros. |
|

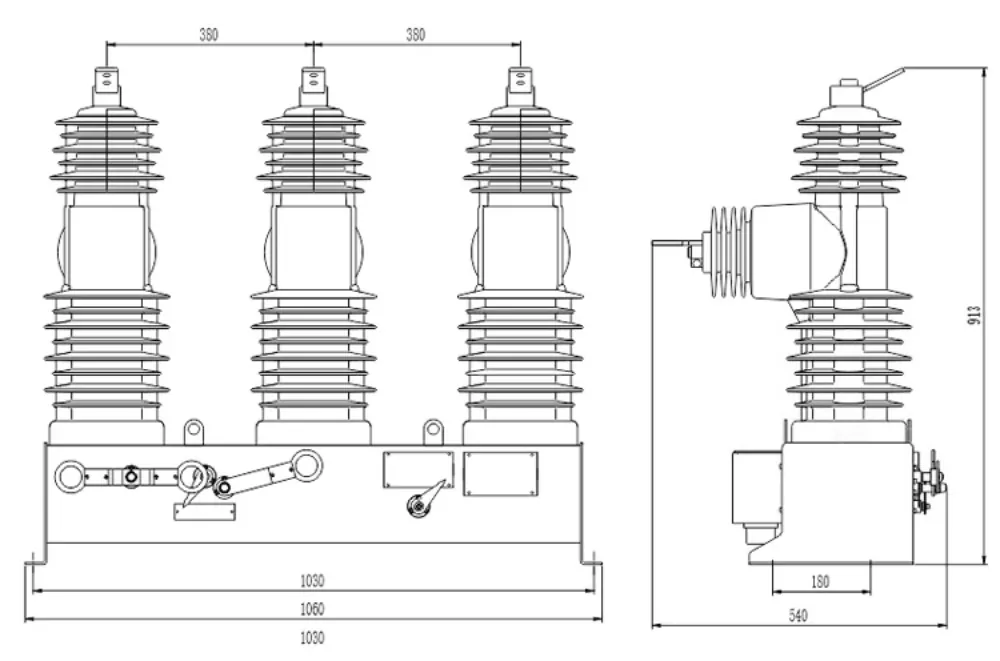

Distancia de espaciado |
380 mm |
|
Tensión de funcionamiento |
CA/CC 22 V CC 24 V |
Tecnología avanzada de extinción por arco al vacío
El interruptor en vacío extingue rápidamente los arcos eléctricos durante las operaciones de conmutación, lo que mejora significativamente la seguridad y reduce el desgaste de los contactos. Esta tecnología proporciona una excelente rigidez dieléctrica y un rendimiento de interrupción confiable durante todo el ciclo de vida del producto.
Alta capacidad de interrupción de cortocircuitos
Con una corriente de corte nominal de cortocircuito de hasta 25 kA, el disyuntor puede aislar fallas de manera efectiva y proteger equipos eléctricos valiosos contra daños causados por condiciones de corriente anormales.
Excelente adaptabilidad ambiental al aire libre
La carcasa está fabricada en acero inoxidable de alta calidad o acero recubierto de Dacromet y acabada con revestimientos resistentes a los rayos UV. Esto proporciona una protección superior contra la corrosión, la niebla salina, la humedad, el polvo y las condiciones climáticas adversas.
Mecanismo de operación de resorte confiable
El mecanismo accionado por resorte ofrece un rendimiento de apertura y cierre rápido con bajo ruido de funcionamiento y rebote mínimo. Garantiza un funcionamiento mecánico estable y una vida útil prolongada.
Bajo consumo de energía
El mecanismo operativo requiere menos de 70 W de energía externa, lo que lo hace adecuado para instalaciones remotas y una fácil integración con sistemas de energía de respaldo.
El disyuntor de vacío para exteriores de 24 kV se utiliza ampliamente en:
1. Gabinete de alta resistencia
El gabinete adopta una construcción de acero inoxidable o placa de acero con tratamiento especial. El tratamiento anticorrosión avanzado mejora significativamente la resistencia al envejecimiento ambiental y la exposición química.
2. Poste aislante de caucho de silicona
El poste aislado APG está encapsulado con caucho de silicona de alto rendimiento, lo que proporciona excelentes características de aislamiento, capacidad anticondensación y confiabilidad a largo plazo.
3. Unidad interruptora de vacío
El interruptor de vacío sirve como componente de conmutación central y garantiza una interrupción de corriente confiable con requisitos mínimos de mantenimiento.
4. Compatibilidad de control inteligente
Se pueden integrar controladores inteligentes opcionales para monitoreo remoto, detección de fallas, conmutación remota y comunicación del sistema SCADA.
Para un rendimiento óptimo, el disyuntor montado en poste de 24 kV debe instalarse en las siguientes condiciones:
¿Cuál es la función principal de un disyuntor de alto voltaje montado en poste de 24 kV?
Se utiliza para conmutar corrientes de carga, interrumpir corrientes de sobrecarga y aislar fallas de cortocircuito en sistemas de distribución de energía de media tensión.
¿Se puede controlar el disyuntor de forma remota?
Sí. Las unidades de control inteligente opcionales pueden admitir operación remota, monitoreo, diagnóstico de fallas y comunicación SCADA.
¿Este disyuntor es adecuado para proyectos de energía solar y eólica?
Sí. Se utiliza ampliamente en plantas de energía renovable, incluidos parques solares fotovoltaicos, parques eólicos y proyectos de almacenamiento de energía.
¿Cuáles son las ventajas de los disyuntores de vacío sobre los disyuntores de SF6?
Los disyuntores de vacío son respetuosos con el medio ambiente, requieren menos mantenimiento, tienen una vida útil más larga y eliminan la necesidad de manipular gas SF6.
¿Admite OEM y especificaciones personalizadas?
Sí. Podemos proporcionar configuraciones personalizadas, mecanismos operativos, controladores inteligentes y servicios de marca de acuerdo con los requisitos del proyecto.
