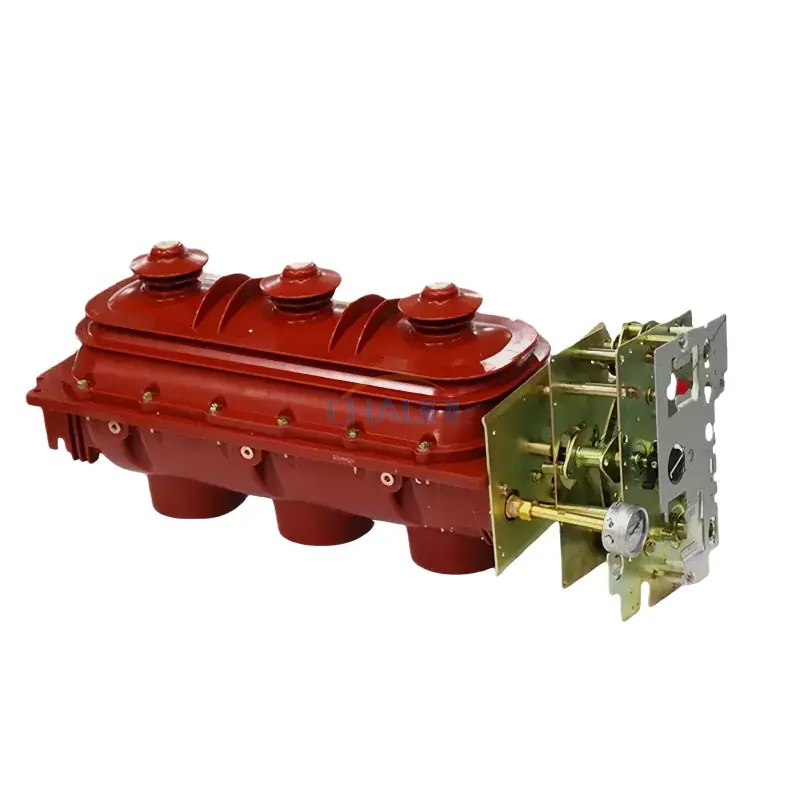

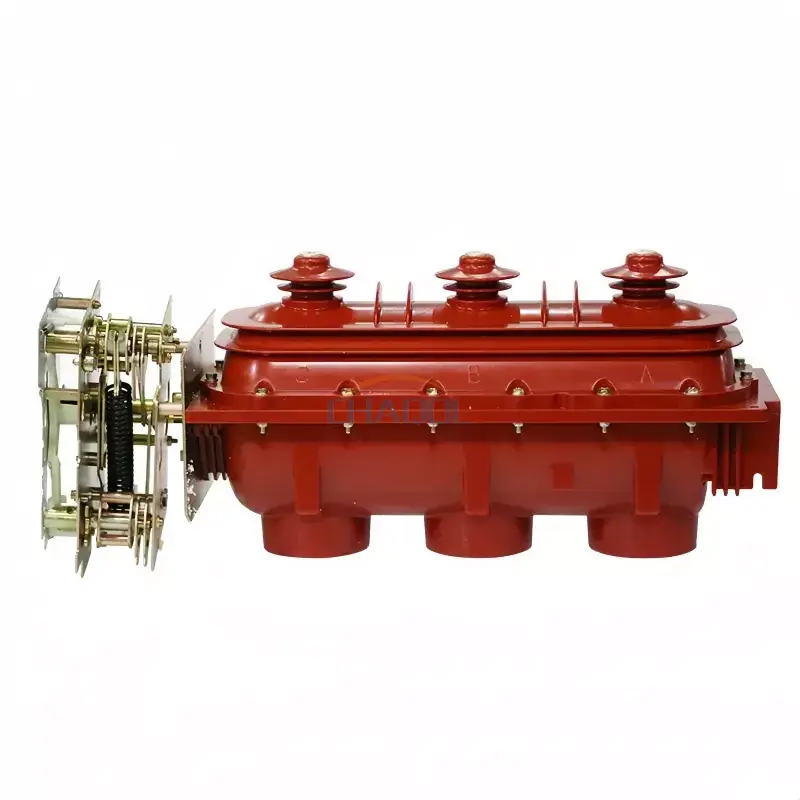

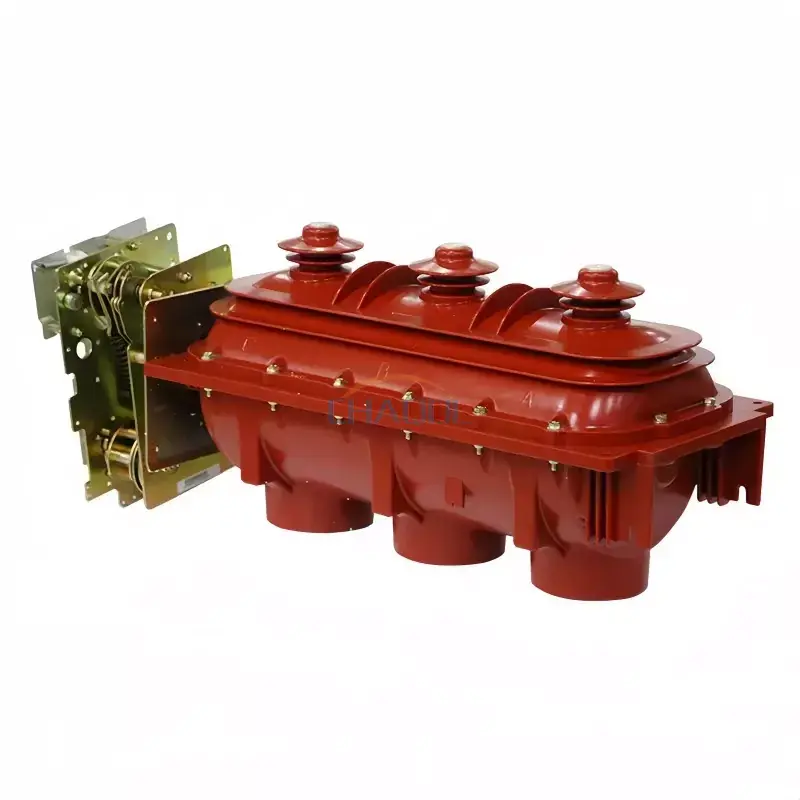

El interruptor disyuntor de carga SF6 para interiores de 12 kV (modelo FLN36-12D) es un dispositivo de conmutación de media tensión diseñado para sistemas compactos de distribución de energía en interiores. Integra funciones de conmutación de carga y puesta a tierra dentro de una cámara de aislamiento de gas SF6 sellada, lo que garantiza un rendimiento dieléctrico estable y una extinción confiable del arco en condiciones de operación frecuentes.
Se utiliza comúnmente en unidades principales en anillo (RMU), aparamenta en envolvente metálica, aparamenta aislada en gas (GIS) y subestaciones prefabricadas. Desempeña un papel clave a la hora de aislar secciones defectuosas, garantizar un mantenimiento seguro y mejorar la confiabilidad general de la red de distribución.
Fabricado para sistemas de distribución de clase 12kV, este interruptor adopta una estructura de tres posiciones (“cerrar – abrir – tierra”), lo que permite un aislamiento seguro y visible. El diseño del tanque de SF6 sellado reduce la influencia ambiental y garantiza la estabilidad del aislamiento a largo plazo incluso en ambientes interiores con mucha humedad o polvorientos.
En aplicaciones prácticas, elInterruptor de ruptura de carga SF6 para interiores de 12 kVse implementa ampliamente en subestaciones industriales, salas de distribución de servicios públicos y paneles eléctricos compactos donde la optimización del espacio y la seguridad operativa son requisitos críticos.
Una de las principales ventajas de laInterruptor de ruptura de carga SF6 para interiores de 12 kVes su estructura totalmente sellada y aislada por gas, que minimiza los riesgos de oxidación y contaminación de los componentes conductores. Esto mejora significativamente la vida útil y reduce la frecuencia de mantenimiento.
El sistema de conmutación está optimizado para una alta rigidez dieléctrica, lo que permite la interrupción segura de las corrientes de carga y la coordinación de la protección contra cortocircuitos cuando se combina con fusibles de alto voltaje o relés de protección.
Además, ofrece un rendimiento mecánico estable con un par de operación constante, lo que lo hace adecuado para conmutaciones repetidas en entornos de automatización de distribución.
|
Nombre del proyecto |
Valor del parámetro |
|
Tensión nominal |
12 kilovoltios |
|
Frecuencia nominal |
50Hz |
|
Corriente nominal |
630 A |
|
Corriente nominal soportada de corta duración del interruptor de carga |
20/3 KA/S |
|
Corriente nominal soportada de corta duración del interruptor de puesta a tierra |
20/2 KA/S |
|
Tensión soportada de frecuencia industrial de 1 minuto |
42/48 kilovoltios |
|
Tensión soportada al impulso del rayo |
75/85 kilovoltios |
|
Vida mecánica |
2000 veces |
|
Presión nominal de gas SF6 (presión manométrica a 20 ℃) |
0,04-0,05 MPa |
|
Resistencia del circuito principal |
≤80 μΩ |
|
Velocidad de apertura y cierre |
≥ 2,6 m/s |
|
Sincronización de conmutación (apertura y cierre) |
≤ 6 |
|
Tasa de fuga de gas SF6 |
≤ 0,01 |
|
Modelo |
Tensión nominal |
Corriente nominal del fusible |
Corriente nominal del elemento fusible. |
|
SDLAJ |
12kv |
40A |
6,3/10/16/20/25/31,5/40 |
|
SFLAJ |
12kv |
100A |
50/63/71/80/100 |
|
SKLAJ |
12kv |
125A |
125 |
ElInterruptor de ruptura de carga SF6 para interiores de 12 kVSe utiliza ampliamente en redes de distribución secundaria, sistemas de energía industriales y soluciones de subestaciones compactas. Es particularmente adecuado para aplicaciones que requieren operaciones de conmutación frecuentes, alto aislamiento de seguridad y espacio de instalación compacto.
Los casos de uso típicos incluyen unidades principales en anillo, subestaciones prefabricadas, centros de distribución urbanos y sistemas de recolección de energía de energía renovable.
P1: ¿Cuál es la función principal?
R: Se utiliza para conmutar corriente de carga, aislar secciones defectuosas y garantizar un mantenimiento seguro en sistemas de distribución interior de media tensión de 12 kV. La estructura sellada de SF6 proporciona una extinción estable del arco y una larga vida útil.
P2: ¿Dónde se utiliza normalmente el interruptor-seccionador de carga SF6 para interiores de 12 kV?
R: Se aplica ampliamente en unidades principales en anillo (RMU), aparamenta aislada en gas, subestaciones prefabricadas y sistemas de distribución industrial donde se requiere un diseño compacto y alta confiabilidad.
P3: ¿Cuáles son las ventajas de la tecnología de aislamiento SF6?
R: El gas SF6 ofrece una excelente rigidez dieléctrica y capacidad de extinción de arco, lo que mejora la seguridad de conmutación, reduce las necesidades de mantenimiento y mejora la estabilidad operativa en sistemas de media tensión.
P4: ¿Puede funcionar con fusibles de protección?
R: Sí, comúnmente se combina con fusibles de alto voltaje para brindar protección contra cortocircuitos y mejorar la coordinación del sistema en las redes de distribución.
P5: ¿Es este equipo adecuado para operaciones de conmutación frecuentes?
R: Sí, está diseñado para escenarios de operación frecuente en sistemas de energía industriales y de servicios públicos, lo que garantiza un rendimiento mecánico y eléctrico estable durante un uso prolongado.
