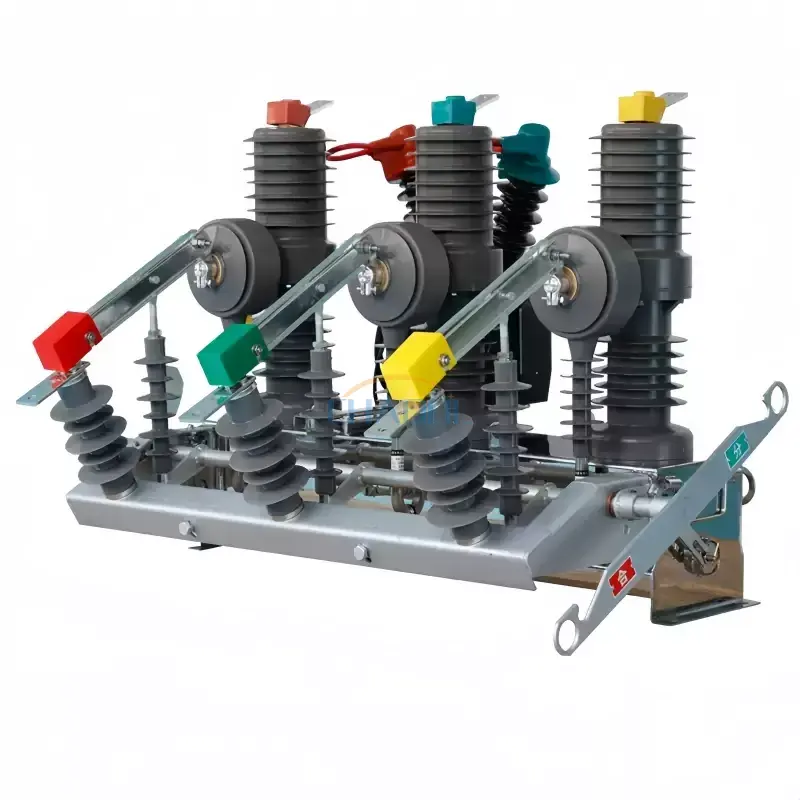

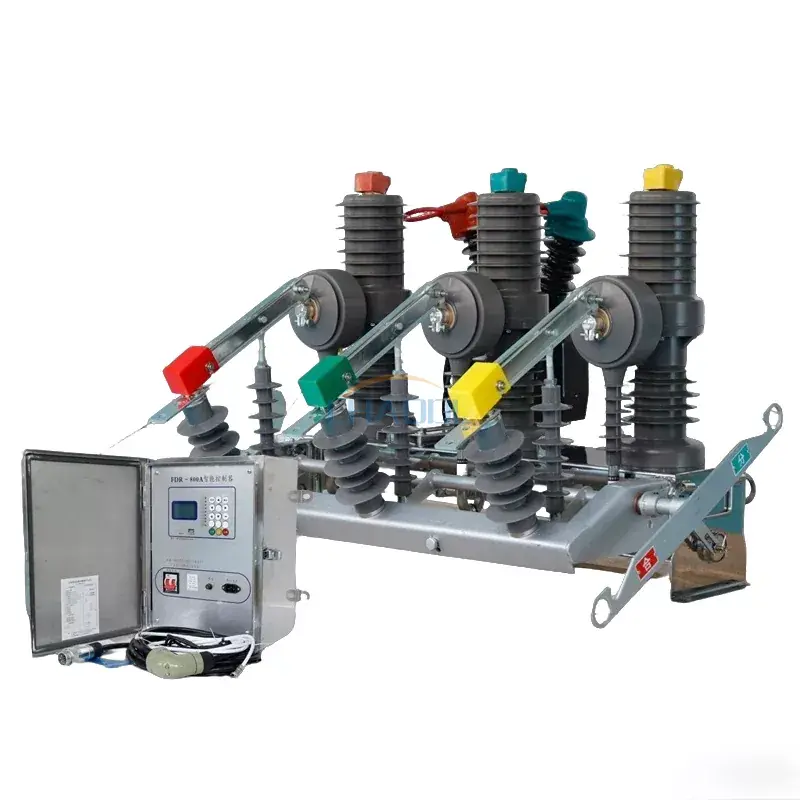

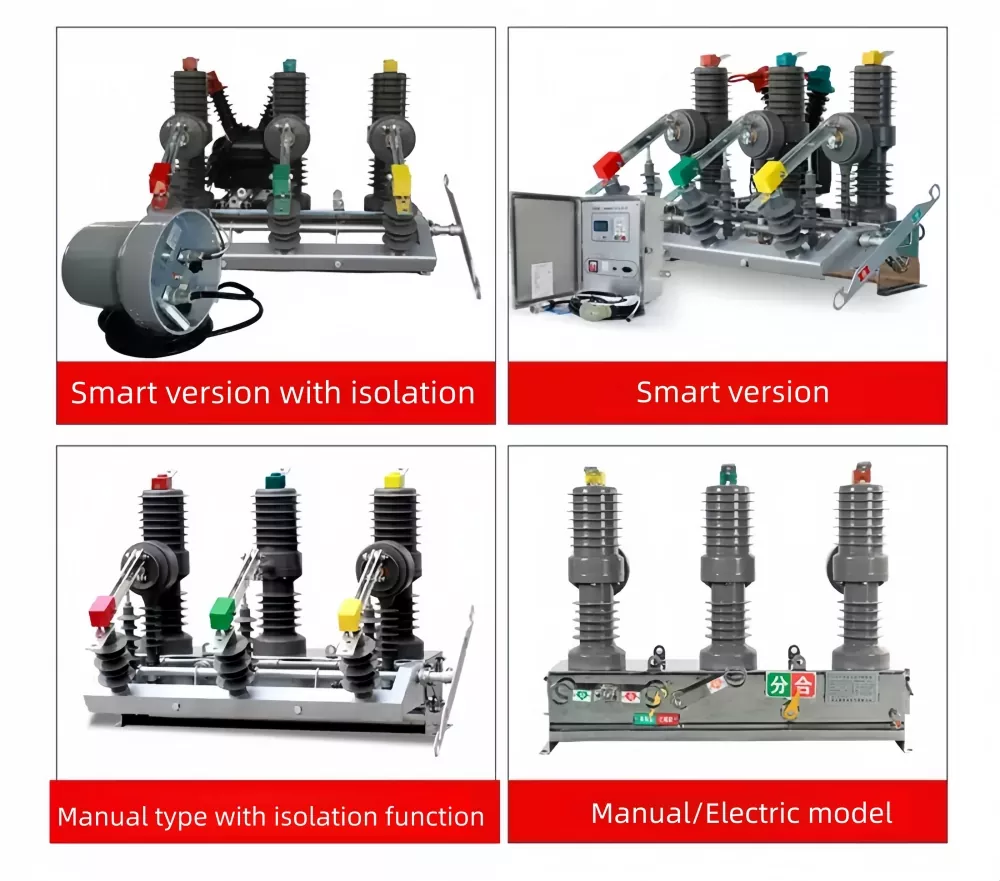

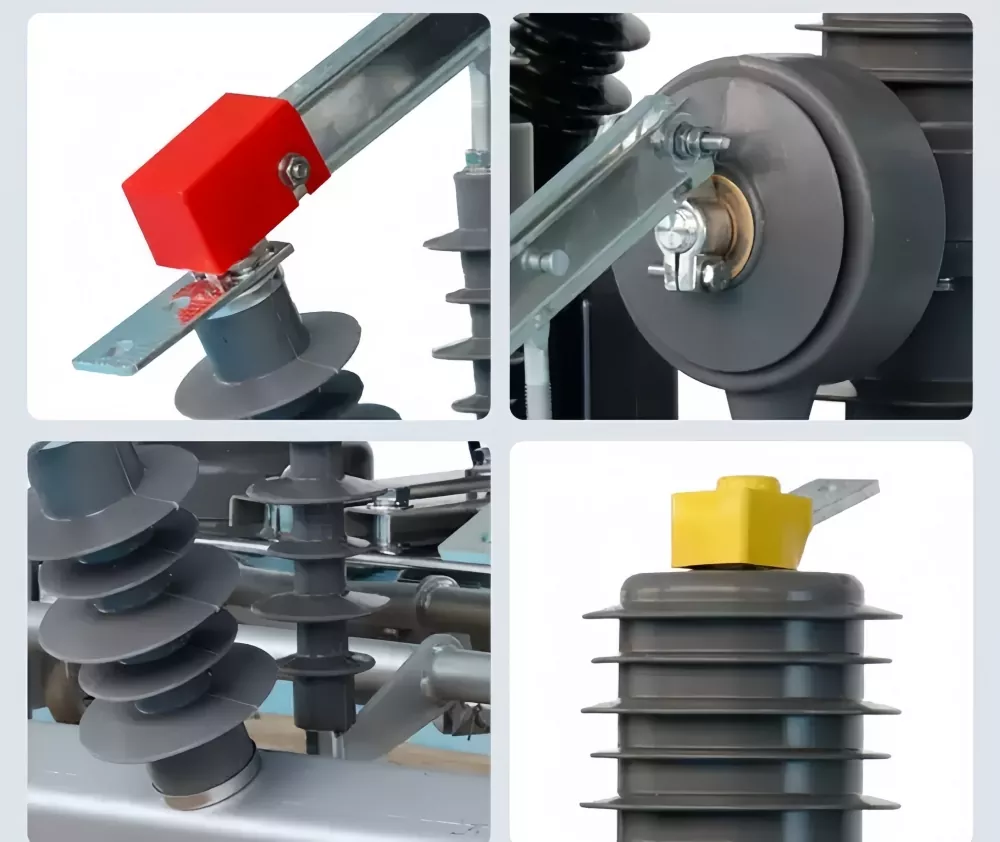

Disyuntor de imán permanente para exteriores

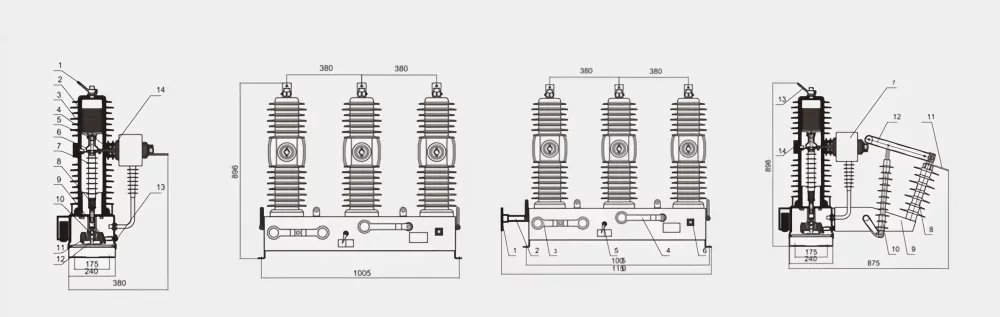

1-Salida superior

2-interruptor de vacío

3-Tubo aislante

4-Línea de salida inferior

5-clip conductor

6-Conexión suave

7-Varilla de tracción aislante

Resorte de presión de 8 contactos

9-Muelle de apertura

Placa de conexión de 10 controladores

11-Eje de salida del mecanismo

12-Mecanismo de funcionamiento

13-Caja institucional

14-Transformador de corriente

1-Manija de operación

2-husillo aislado

Manija de apertura y cierre manual del disyuntor de 3 circuitos.

Mango de almacenamiento de energía de disyuntor de 4 circuitos

5-Instrucciones de separación y combinación

6-Enchufe de cableado

7-Transformador de corriente

8-Aislador

9-Rack de aislamiento

10-Varilla de muestra aislante

11-Bloque de terminales (lado de entrada)

12-Hoja de aislamiento

Bloque de 13 terminales (extremo de salida)

14-disyuntor

Nombre del proyecto

Valor del parámetro

Tensión nominal

12/24kV

Frecuencia nominal

50Hz

Corriente nominal

630/1250A

Corriente nominal de corte en cortocircuito

20/25kA

Corriente nominal máxima soportada (valor máximo)

50/63kA

Cortocircuito nominal que genera el valor máximo de corriente

50/63kA

Secuencia de operación nominal

0-0,3s-CO-180s-CO

Vida mecánica

10.000 veces

Corriente nominal de corte en cortocircuito y número de operaciones de corte

20 veces

Prueba de tensión soportada a frecuencia industrial de 1 minuto para circuito secundario

2kV

Valor máximo de tensión soportada por impulso de rayo

125/145kA

Peso

115 kilos
